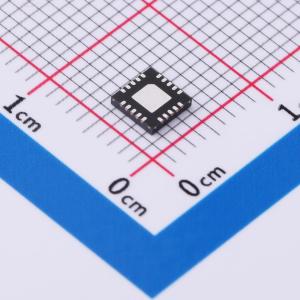

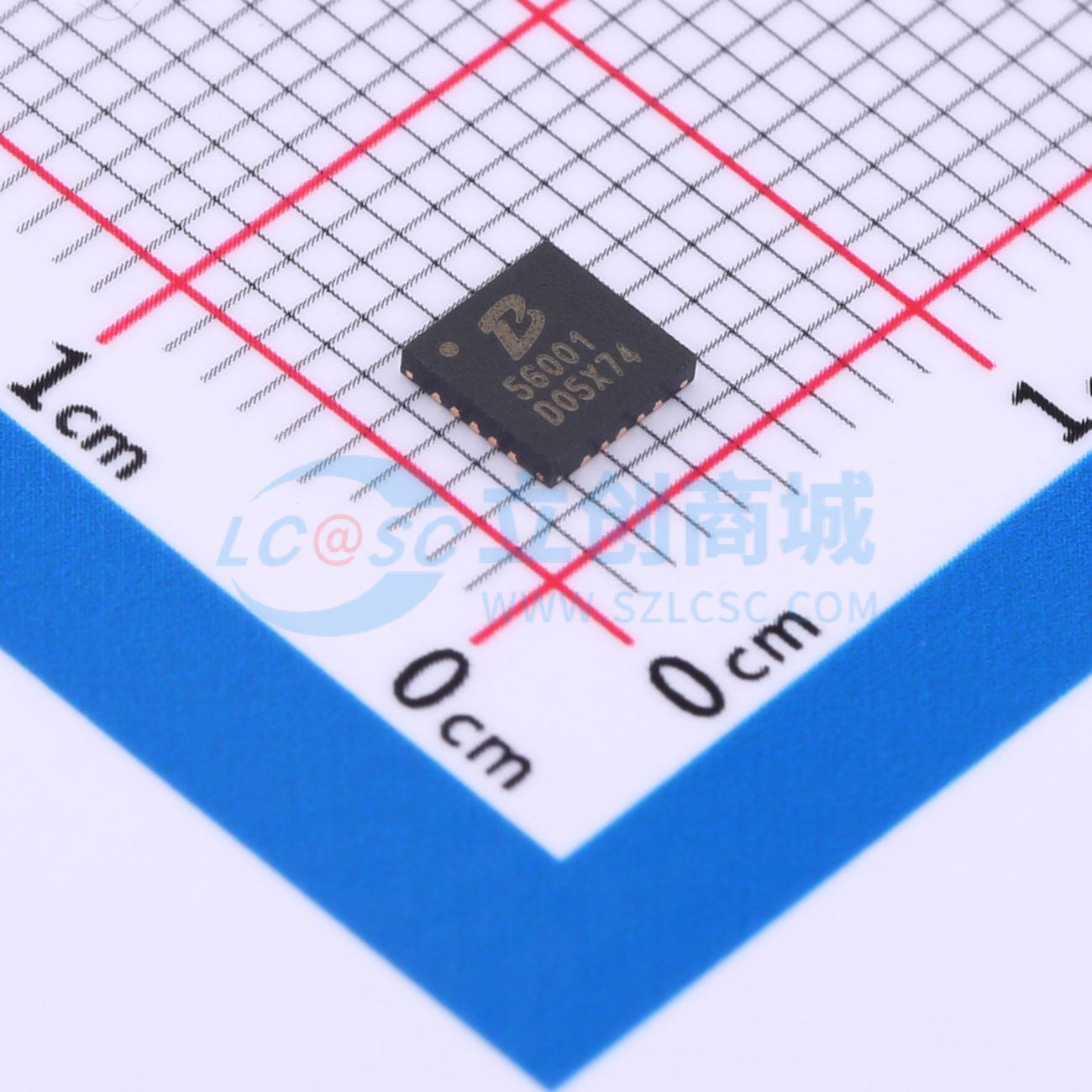

温馨提醒：图片仅供参考，商品以实物为准
PL56001
36V 10A 同步降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL56001 是一款用于高性能同步降压 DC/DC 应用的 PWM 控制器,支持 4.5V 至 32V 的输入电压范围,最大连续输出电流为 10A。该器件采用恒定导通时间控制,开关频率可通过外部电阻设置为 150kHz、300kHz、600kHz 或 1200kHz。具备全面的保护功能,包括输出短路保护、输入和输出峰值电流限制、热关断等。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL56001
- 商品编号
- C2827894
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~32V | |
| 输出电压 | - | |
| 输出电流 | 10A | |
| 开关频率 | 150kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
