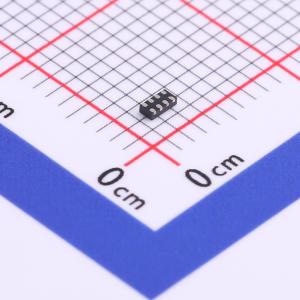

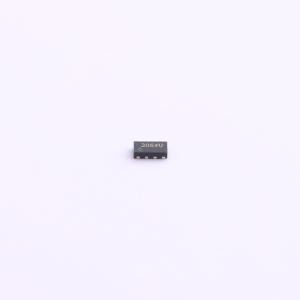

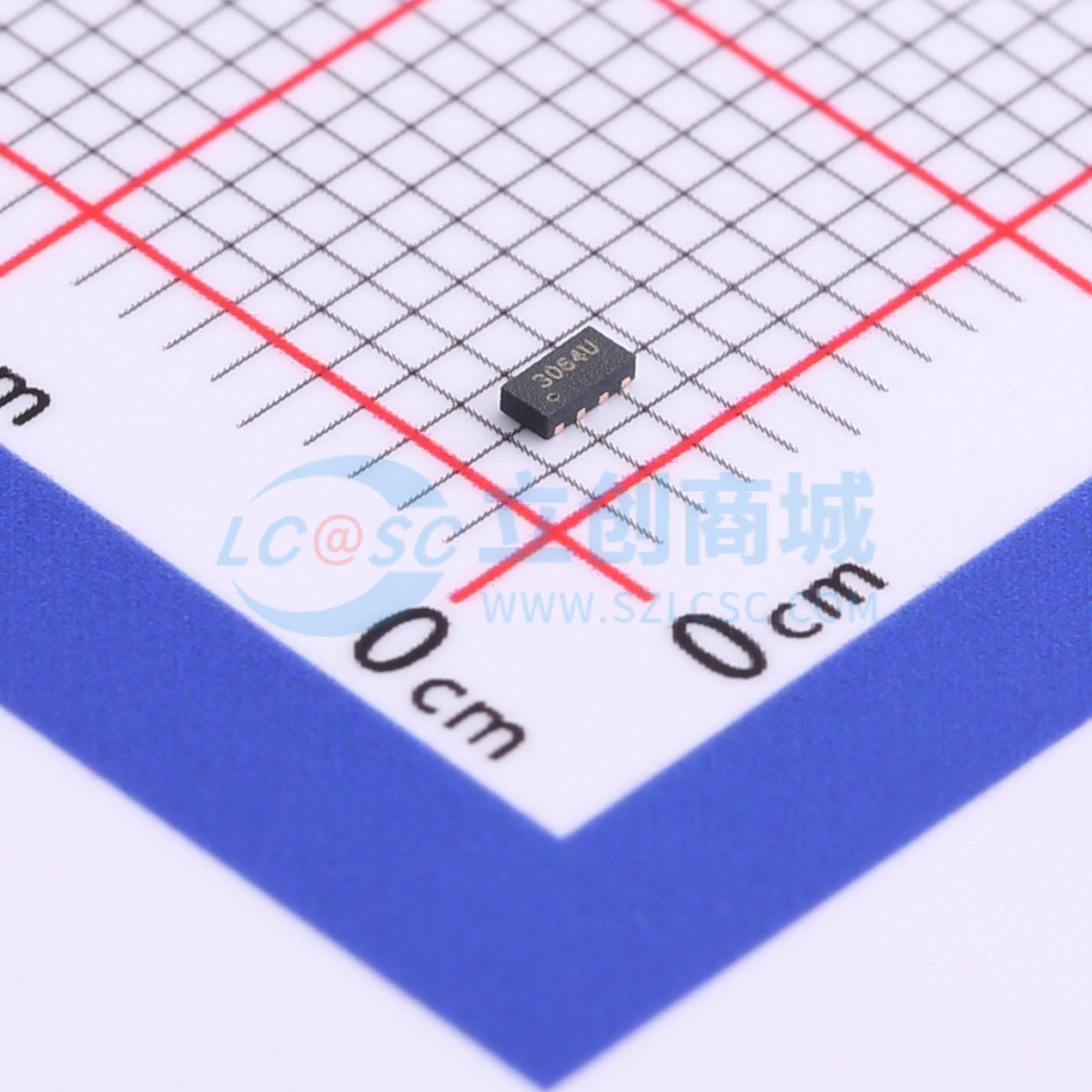

TPE2203-25
低电容瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPE2203-25
- 商品编号
- C2827543
- 商品封装
- DFN2010-8
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 9V | |
| 击穿电压 | 4.5V | |
| 反向电流(Ir) | 40nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 4.5pF |
商品特性
- 高速数据线瞬态保护：IEC 61000-4-2 (ESD) ±30kV (空气) ±30kV (接触)；IEC 61000-4-4 (EFT) 40A (5/50 ns)；IEC 61000-4-5 (浪涌) 10A (8/20μs)
- 针对高速线路优化的封装
- 为两对线路提供保护
- 低电容：2.5V 时为 4.5pF (典型值)
- 低漏电流：VRwM 时为 10nA (典型值)
- 低工作电压和钳位电压
- 每个 IO 引脚可承受超过 100 次 ±8kV 接触放电的 ESD 冲击
应用领域
- 10/100/1000M 以太网端口
- 广域网/局域网设备
- 台式机、服务器和笔记本电脑
- 交换系统
