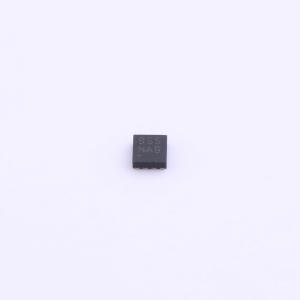

温馨提醒：图片仅供参考，商品以实物为准
MAX40026ATA/VY+
MAX40026ATA/VY+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 280ps高速比较器，超低失真，具有LVDS输出、业界最快的LVDS比较器，具有280ps传输延迟和25ps过驱动失真
- 商品型号
- MAX40026ATA/VY+
- 商品编号
- C2827326
- 商品封装
- TDFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 1.3uA | |
| 传播延迟(tpd) | 280ps | |
| 滞后电压(Vhys) | 1.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | LVDS | |
| 静态电流(Iq) | 17mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX40025和MAX40026是单电源高速比较器，典型传播延迟为280ps。过驱动离散度极低（典型值为25ps），使这些比较器非常适合飞行时间距离测量应用。 输入共模范围为1.5V至VDD + 0.1V，与多种广泛使用的高速跨阻放大器（如MAX40658）的输出摆幅兼容。 输出级为LVDS（低压差分信号），有助于降低功耗，并可直接与许多FPGA和CPU接口。互补输出有助于抑制每条输出线上的共模噪声。 MAX40025采用节省空间的微型1.218mm x 0.818mm 6凸点晶圆级封装（WLP），而MAX40026采用2mm×2mm 8引脚TDFN可侧焊封装，满足AEC - Q100汽车级认证要求。MAX40025/MAX40026的工作温度范围为 - 40°C至 + 125°C，单电源电压为2.7V至3.6V。
商品特性
- 快速传播延迟：典型值280ps
- 低过驱动离散度：25ps（VOD = 10mV至1V）
- 电源电压2.7V至3.6V
- 2.7V电源下功耗39.4mW
- 高效节能的LVDS输出
- 工作温度范围 - 40°C至 + 125°C
- 符合汽车AEC - Q100认证（TDFN - 8版本）
- 内部1.5mV迟滞：MAX40026；内部2.5mV迟滞：MAX40025A
应用领域
- 激光雷达、雷达和超声波的距离传感
- 飞行时间传感器
- 高速差分线路接收器
- 示波器中的高速触发
- 通信
- 振荡器
- 阈值检测器
- 高速电平转换
- 测试与测量
- 汽车应用
