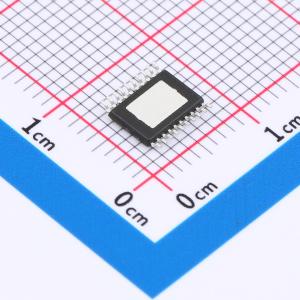

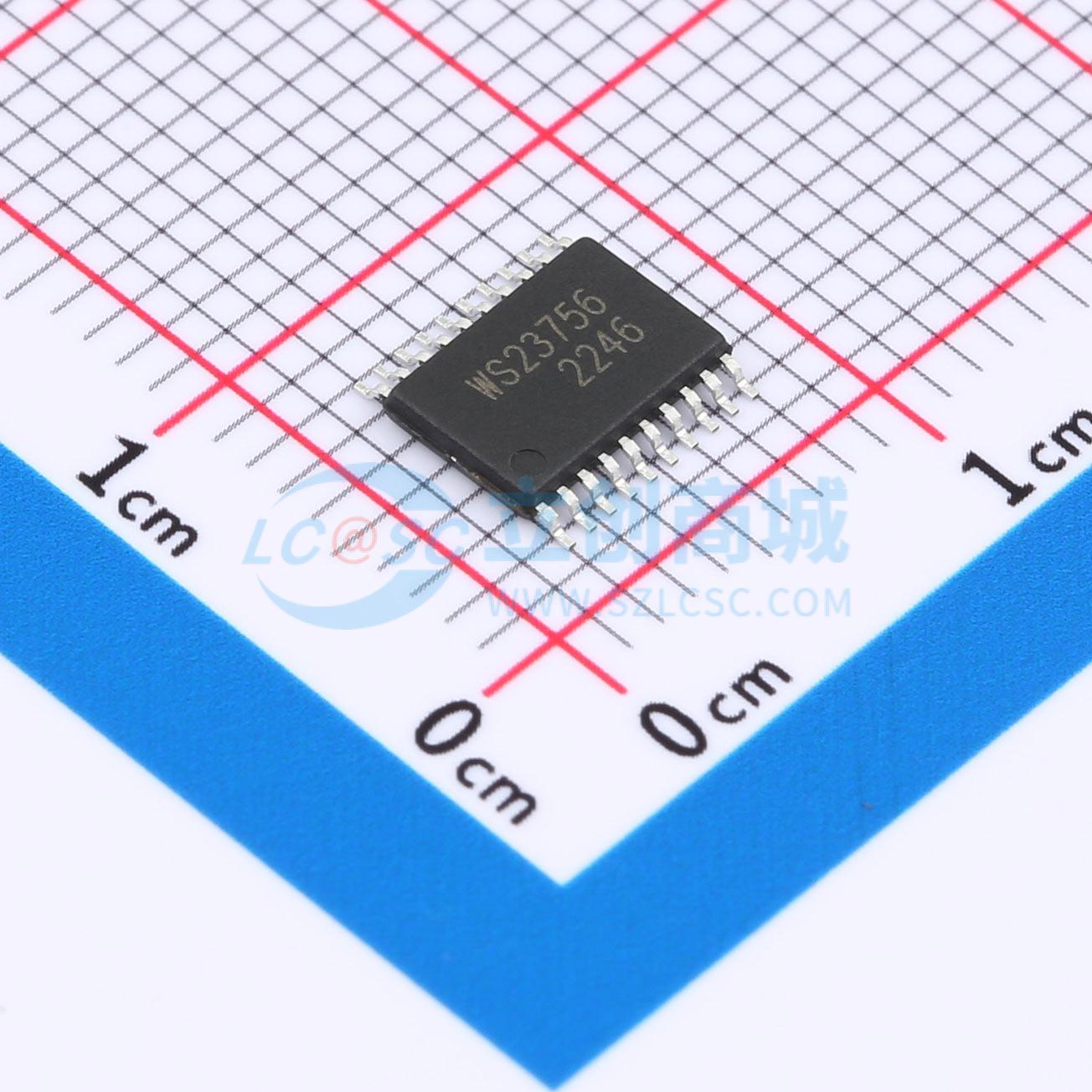

WS23756

PD供电芯片

描述: WS23756是一款以太网供电（PoE）受电设备（PD）接口与电流模式DC至DC控制器组合在一起的器件。此PoE接口支持IEEE802.3at标准。
品牌名称: NJGW(南京国微)
商品型号: WS23756
商品编号: C27974658
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	晶体管耐压	85V
	限制电流	970mA
	工作温度	-40℃~+125℃
	功能特性	热保护；PD检测与断开识别；内置LDO；过流保护；欠压保护；双事件分级检测；过压保护

商品概述

WS23756是一款将以太网供电（PoE）受电设备（PD）接口与电流模式DC至DC控制器组合在一起的器件。此PoE接口支持IEEE 802.3at标准。它支持一定数量的输入电压ORing选项，包括最高电压、外部适配器基准和PoE优先选择，使设计人员能确定哪个电源在所有情况下承担负载。PoE接口特有与高功率中跨式供电设备（PSE）（符合IEEE 802.3at标准）兼容所需的双事件、物理层分类，签名检测引脚可强制关闭PoE供电，使用单个电阻器可将分级设定为一定类别中的任何一个。DC/DC控制器特有两个支持可编程死区时间的互补栅极驱动器，简化了采用有源钳位正激变换器和采用次级同步整流的高效反激式拓扑结构的设计，若需单一MOSFET拓扑，可禁用第二个栅极驱动。此控制器还特有内部软启动、引导加载程序启动源、电流模式补偿和最大值为78%的占空比，可编程和可同步振荡器可针对使用效率优化设计并简化控制器使用，具有缺省周期的精确可编程消隐简化了常见的电流感测滤波器平衡设计。

商品特性

针对隔离转换器对DC至DC控制进行了优化
支持高效率的拓扑结构
完整的PoE接口
符合IEEE 802.3at标准且具有状态标志的增强型分类
适配器ORing支持
可编程的并且带有同步功能的频率设置
稳定耐用的85V，0.4Ω热插拔金属氧化物半导体场效应晶体管
-40°C至125°C的工作结点温度范围
行业标准的HTSSOP - 20封装

应用领域

符合IEEE 802.3at标准的受电设备
视频和网络语音(VoIP)电话
RFID阅读器
无线访问点设备
监控摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)
	最大功率	25.5W
	芯片工作电压	5.1V
