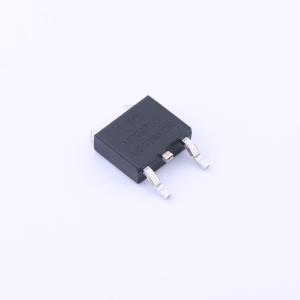

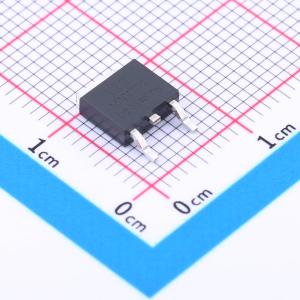

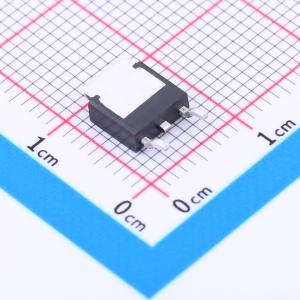

温馨提醒：图片仅供参考，商品以实物为准
15NM70G-U2-TN3-R
N沟道,电流:15A,耐压:700V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- UTC(友顺)
- 商品型号
- 15NM70G-U2-TN3-R
- 商品编号
- C2826603
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 450mΩ@10V | |
| 耗散功率(Pd) | 77W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 933.7pF | |
| 反向传输电容(Crss) | 52.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 594.7pF |
商品概述
这款MOSFET专为满足汽车应用的严格要求而设计。它符合AEC - Q101标准，具备生产件批准程序（PPAP）支持，非常适合用于电机控制、电源管理功能和背光照明。
商品特性
- 低导通电阻：漏源导通电阻（RDS(ON)）
- 低栅极阈值电压
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏
- 静电放电（ESD）保护栅极
- 完全无铅且完全符合有害物质限制指令（RoHS）
- 无卤素和锑，属于“绿色”器件
- 适用于需要特定变更控制的汽车应用；该产品符合AEC - Q101标准，具备PPAP能力，并在通过国际汽车工作组（IATF）16949认证的工厂生产。
应用领域
- 电机控制
- 电源管理功能
- 背光照明
