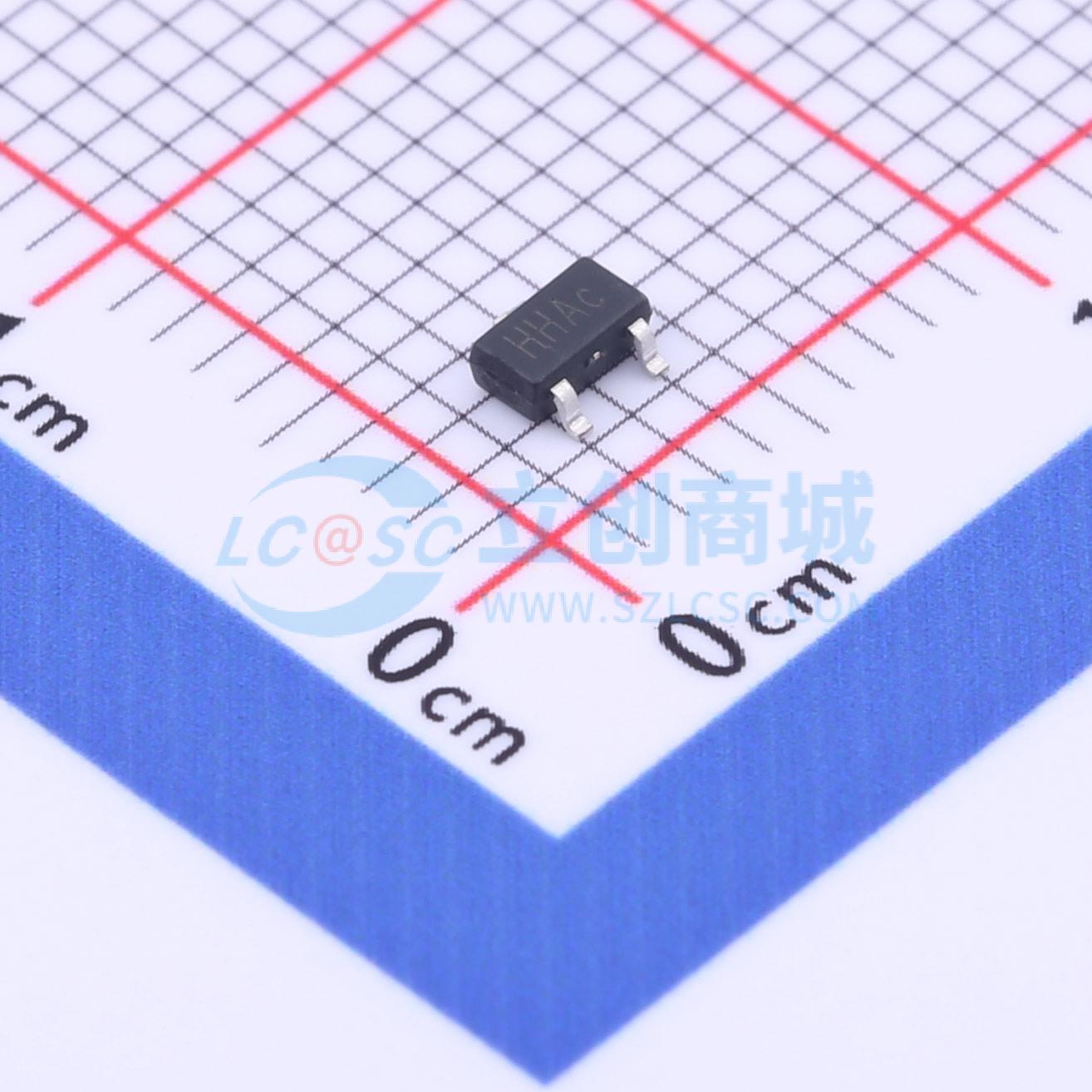

温馨提醒：图片仅供参考，商品以实物为准
SL1613TH
停产 低功耗霍尔开关传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SL1613是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。 当施加的S极磁感应强度超过工作点BOP时，芯片输出低电平，且保持低电平。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL1613TH
- 商品编号
- C2826471
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 1.6V~5.5V | |
| 工作点(Gs) | 4.6mT | |
| 释放点(Gs) | 3.4mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3.3uA | |
| 采样频率 | 20Hz | |
| 输出类型 | 推挽 |
商品概述
SL1613是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。 当施加的S极磁感应强度超过工作点BOP时，芯片输出低电平，且保持低电平。直到S极磁感应强度低于释放点BRP时，芯片输出高电平。芯片内置温度补偿电路，时钟逻辑电路，保证芯片稳定的工作点和开关频率。芯片可以以极低的电流消耗，提供单S极磁响应。SL1613可以在1.6V至5.5V的供电电压范围内工作，并采用标准的SOT - 23封装。
商品特性
- 低功耗5Hz版本：1.6μA@1.8V 20Hz版本：3.3μA@1.8V
- 宽工作电压范围：1.6V ~ 5.5V
- 磁场阈值可选（Bop） 33Gs低阈值 46Gs高阈值
- 单S极磁场检测
- CMOS推挽输出
- 封装：SOT - 23
- 工作温度范围：-40°C ~ 85°C
- 卓越的ESD性能：HBM 8KV
- 符合RoHS标准
应用领域
- 笔记本电脑和平板电脑开关检测
- TWS耳机、手机
- 电子锁、阀门位置检测
- 水表、气表、流量计
- 非接触式检测
