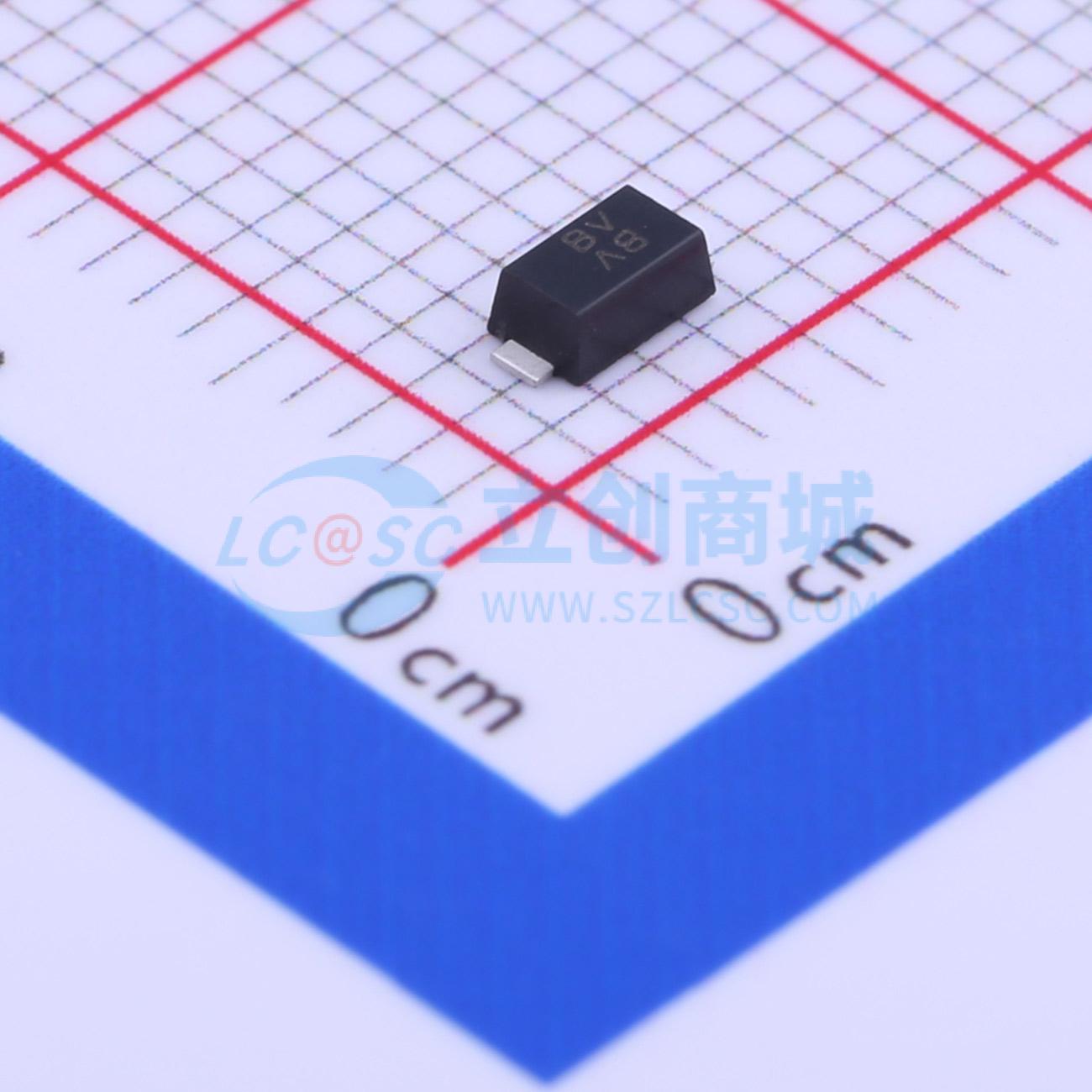

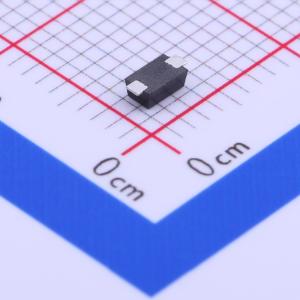

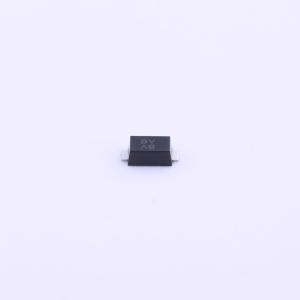

温馨提醒：图片仅供参考，商品以实物为准
SJD12C20L01
双向ESD 20V截止 峰值脉冲电流：6.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SJD12A(C)XXL01系列旨在保护电压敏感元件免受高压、高能瞬态影响。具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。因其尺寸小巧，非常适合用于手机、便携式设备、商用机器、电源及许多其他工业/消费类应用。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SJD12C20L01
- 商品编号
- C313280
- 商品封装
- SOD-123S
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 6.2A | |
| 峰值脉冲功率(Ppp) | 1kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 22.2V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
SJD12A(C)XXL01系列旨在保护电压敏感元件免受高压、高能瞬态影响。具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。因其尺寸小巧，非常适合用于手机、便携式设备、商用机器、电源及许多其他工业/消费类应用。
商品特性
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）空气放电15KV、接触放电8KV
- SOD - 123S表面贴装封装
- 保护一条I/O线路
- 在8/20μs波形下峰值功率耗散为1000W
- 工作电压：5V~170V
- 低泄漏电流
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 可燃性等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
应用领域
- 个人数字助理（PDA）
- 手机及配件
- 便携式设备
- 便携式仪器
- 手持设备和笔记本电脑
- 数码相机
