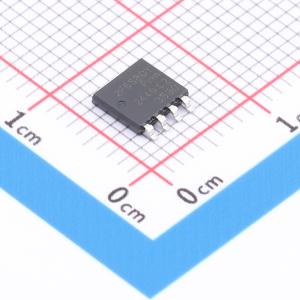

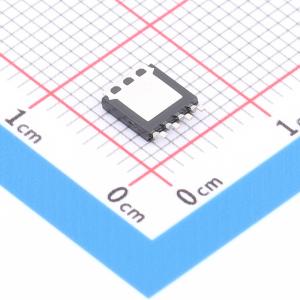

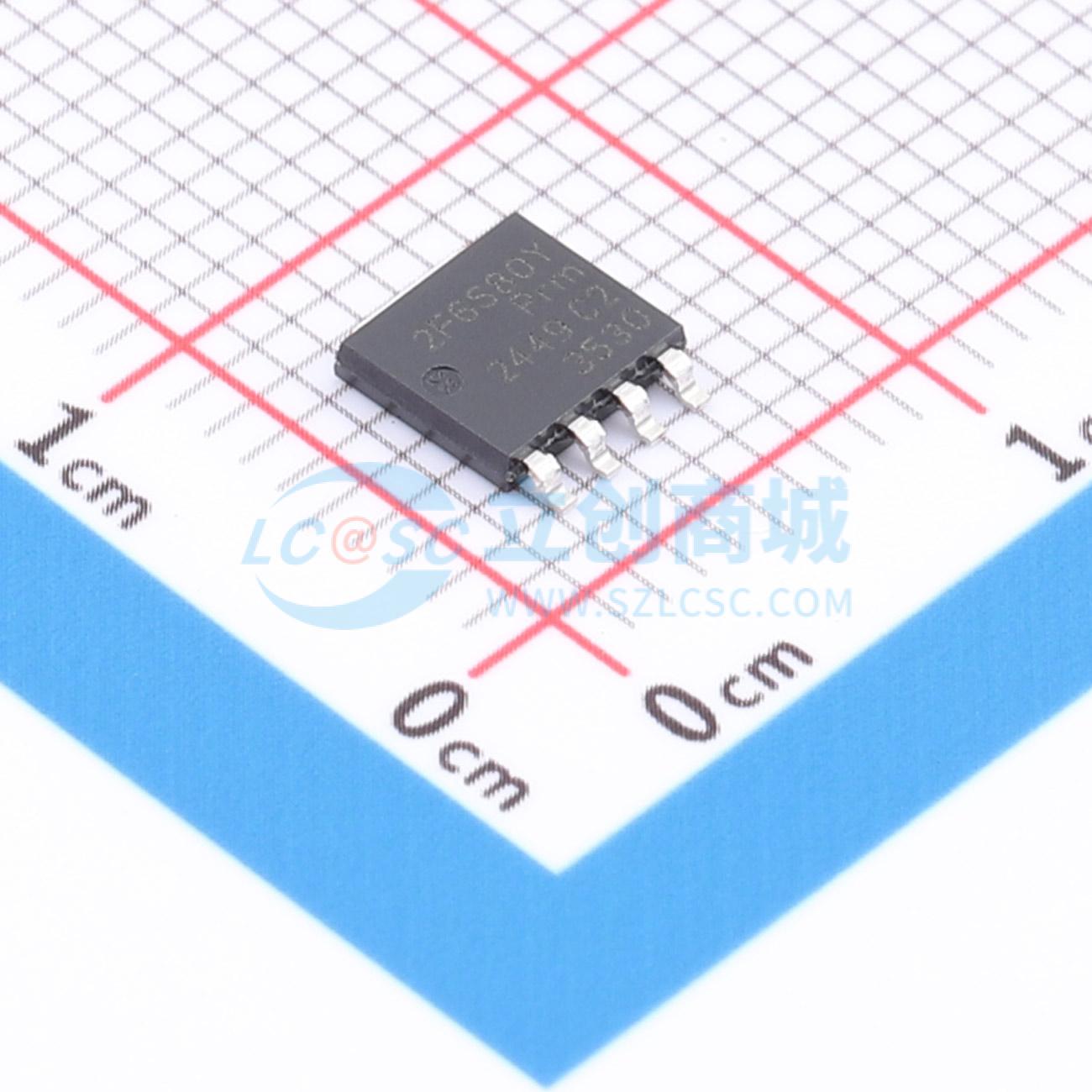

PSMN2R6-80YSFX
N沟道 80V 231A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 80 V标准电平栅极驱动MOSFET，可在175℃环境下工作，推荐用于工业和消费应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN2R6-80YSFX
- 商品编号
- C27842463
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 231A | |
| 导通电阻(RDS(on)) | 1.9mΩ@10V | |
| 耗散功率(Pd) | 294W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V | |
| 输入电容(Ciss) | 5.85nF | |
| 反向传输电容(Crss) | 44pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.385nF |
商品概述
NextPower 80 V标准电平栅极驱动MOSFET。可在175°C环境下工作,适用于工业和消费类应用。
商品特性
- 低反向恢复电荷(Qrr),效率更高,尖峰更低
- 231 A ID(max) — 经测试的连续电流额定值
- 低QG × RD Son品质因数(FOM),适用于高效开关应用
- 高雪崩能量额定值(Eas)
- 雪崩额定,100%测试
- 无卤且符合RoHS标准的LFPAK56E封装
应用领域
- 交直流(AC-DC)和直流-直流(DC-DC)同步整流器
- 直流-直流(DC-DC)原边开关
- 无刷直流(BLDC)电机控制
- USB-PD适配器
- 全桥和半桥应用
- 反激和谐振拓扑
