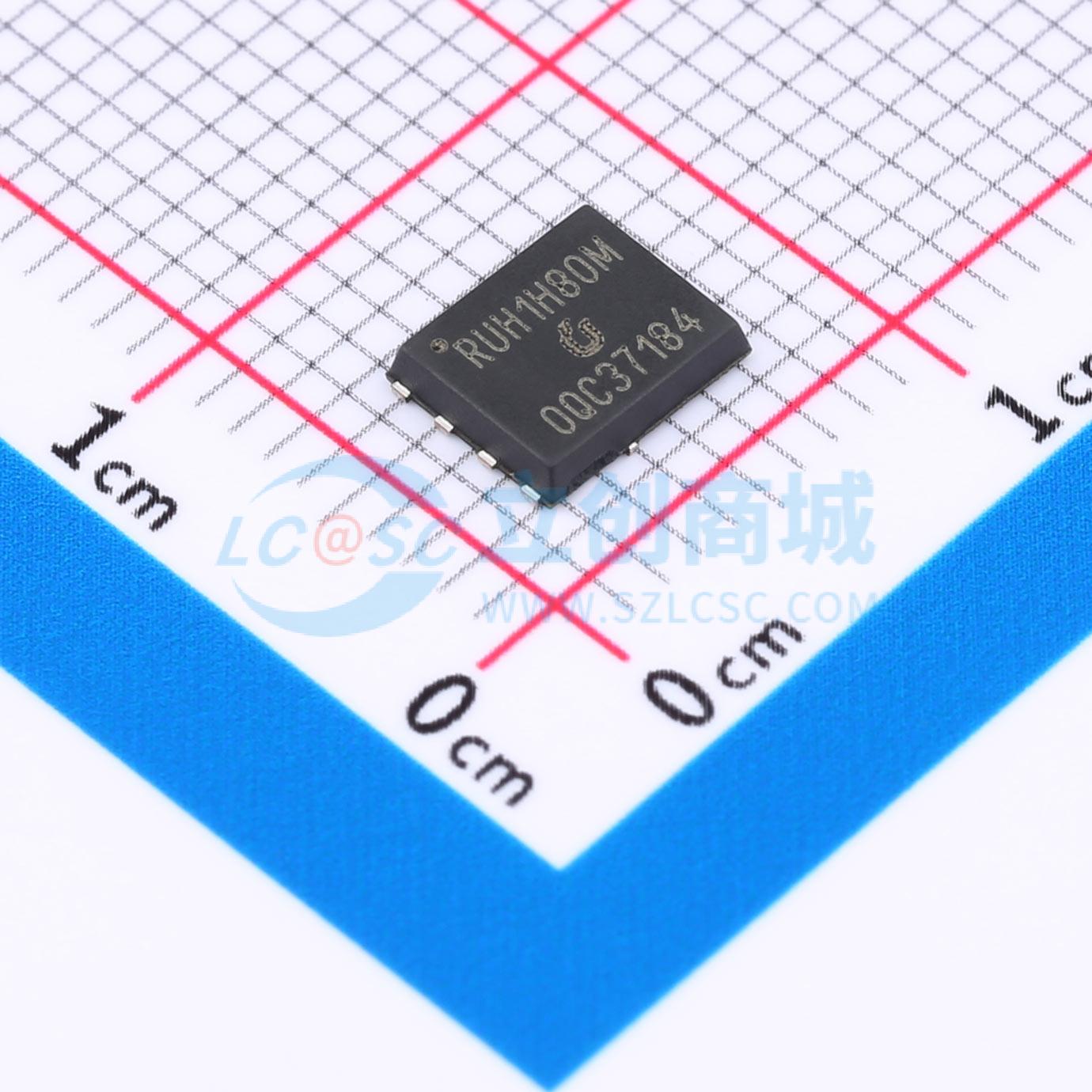

温馨提醒：图片仅供参考，商品以实物为准
RUH1H80M
N沟道 耐压:100V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：100V/80A。 RDS(ON) = 6mΩ (Typ.)@VGS = 10V。 RDS(ON) = 9mΩ (Typ.)@VGS = 4.5V。 超低导通电阻。 快速开关速度。 100%雪崩测试。应用：LED背光。 服务器板载电源
- 品牌名称
- Ruichips(锐骏半导体)
- 商品型号
- RUH1H80M
- 商品编号
- C2803376
- 商品封装
- DFN-8(5.1x5.7)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 11mΩ@4.5V | |
| 耗散功率(Pd) | 105W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.85nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 390pF |
商品特性
- 在VGS = 10V时,RDS(ON) = 6 mΩ(典型值)
- 在VGS = 4.5V时,RDS(ON) = 9 mΩ(典型值)
- 100V/80A
- 超低导通电阻
- 快速开关速度
- 100%雪崩测试
- 提供无铅环保器件(符合RoHS标准)
应用领域
- LED背光
- 服务器板载电源
- 同步整流
