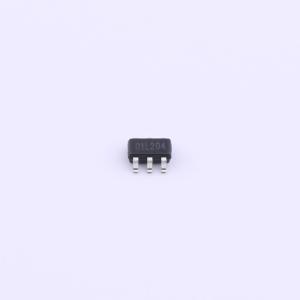

KP201LGA

集成恒流功能、离线式电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP201 是一款针对离线式反激电源设计的高性能PWM 控制器。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，适用于恒流输出的隔离型电源应用中。KP201 内部具有高精度 65kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP201LGA
商品编号: C310443
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+85℃
	工作模式	DCM；CCM
	反馈方式	原边反馈

商品概述

KP201 是一款针对离线式反激电源设计的高性能PWM 控制器。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，适用于恒流输出的隔离型电源应用中。KP201 内部具有高精度 65kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。芯片采用绿色节能模式和打嗝模式工作，可以获得小于 75mW 的待机功耗。KP201 集成有完备的保护功能，包括：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期电流限制、短路保护 (SCP)、过载保护 (OLP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。

商品特性

超低启动和工作电流
集成抖频功能优化 EMI
集成线电压和电感量补偿的恒流技术
短路保护 (SCP)
前沿消隐 (LEB)
封装类型 SOT23-6L

应用领域

充电器和适配器
电机驱动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~28V
	开关频率	60kHz~70kHz
	最大占空比	66.7%
