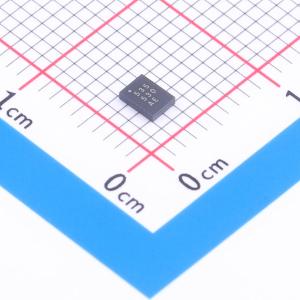

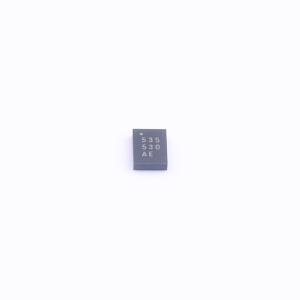

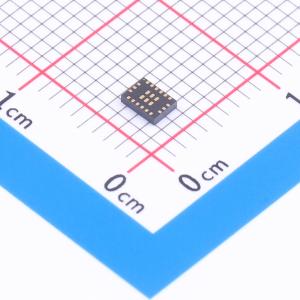

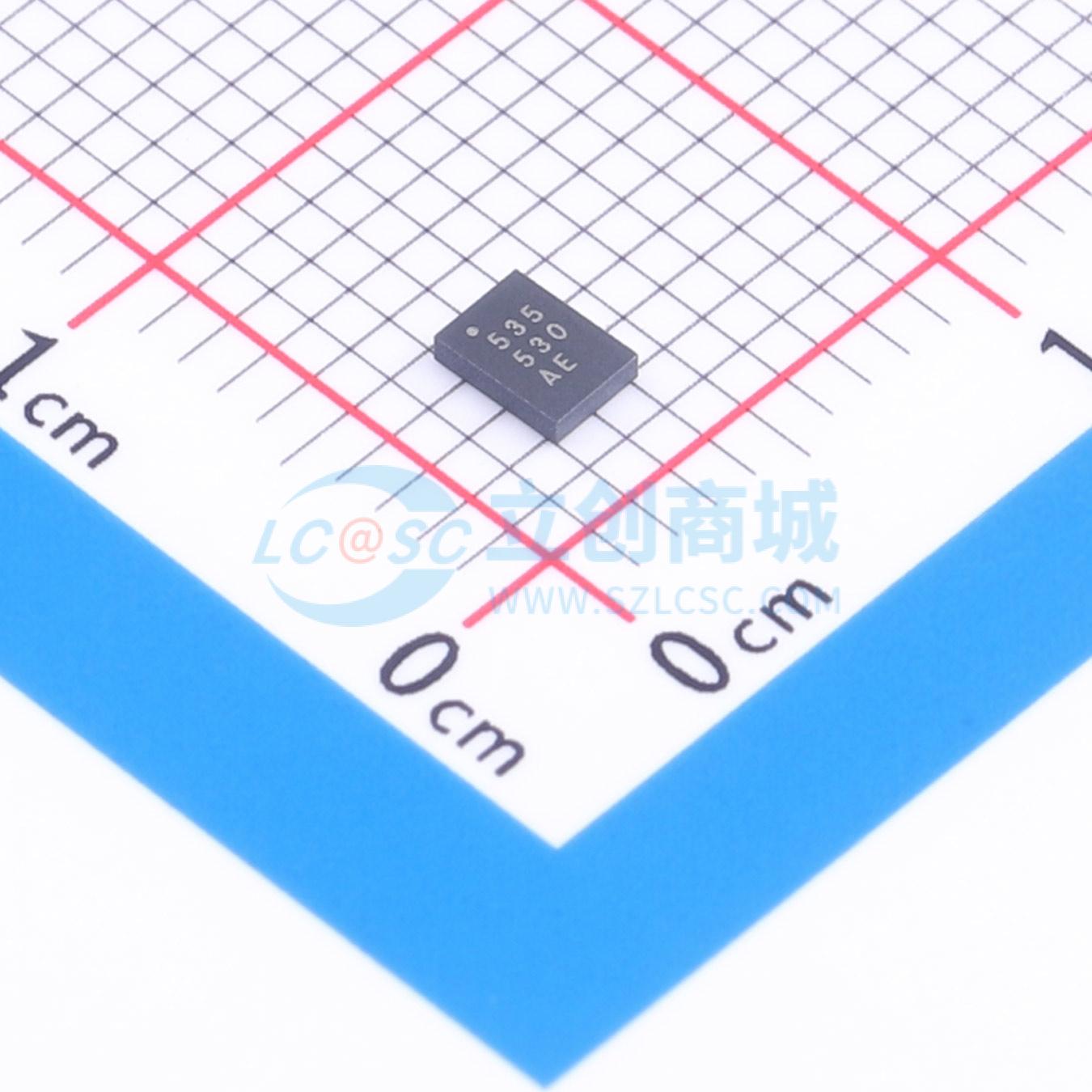

DA14535-00000FX2
超低功耗蓝牙5.3系统级芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成2.4 GHz收发器和Arm@ Cortex-M0+微控制器，具有64 kB的RAM和12 kB的一次性可编程（OTP）存储器。可作为独立应用处理器或托管系统中的数据泵。通过集成的低Io Buck/Boost DCDC，在降压模式睡眠期间实现超低功耗。无线电收发器、基带处理器和合格的蓝牙低功耗堆栈完全符合蓝牙低功耗5.3标准
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DA14535-00000FX2
- 商品编号
- C27669429
- 商品封装
- FCGQFN-24(2.2x3)
- 包装方式
- 编带
- 商品毛重
- 0.318325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | GPIO；I2C；UART；SPI | |
| 工作电压 | 1.2V~3.3V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 4dBm | |
| 发射电流 | 3.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -94.5dBm | |
| 接收电流 | 2.1mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 | |
| 功能特性 | 上电复位功能；支持软件复位 |
商品概述
DA14535 是一款集成了 2.4 GHz 收发器和 Arm Cortex-M0+ 微控制器的超低功耗片上系统，具备 64 kB RAM 和 12 kB 一次性可编程存储器。它可作为独立应用处理器或托管系统中的数据泵使用。通过集成在睡眠期间工作的低静态电流降压/升压直流-直流转换器，可实现超低功耗。该无线电收发器、基带处理器和经过认证的低功耗蓝牙协议栈完全符合蓝牙 5.3 标准。该器件具备用于实现蓝牙低功耗链路层的专用硬件以及用于增强连接能力的接口控制器。其蓝牙低功耗固件包含 L2CAP 服务层协议、安全管理器、属性协议、通用属性配置文件和通用访问配置文件。支持蓝牙技术联盟发布的所有配置文件以及自定义配置文件。该器件适用于一次性用品、无线传感器节点、信标、邻近标签和追踪器、智能人机接口设备、玩具以及医疗和工业应用。
商品特性
- 兼容蓝牙 5.3、ETSI EN 300 328 和 EN 300 440 Class 2、FCC CFR47 Part 15 以及 ARIB STD-T66 标准
- 支持最多三个蓝牙低功耗连接
- 典型冷启动至无线电激活时间为 35 ms
- 处理能力：16 MHz 32 位 Arm Cortex-M0+，带 SWD 接口；专用链路层和 AES-128 加密处理器；基于软件的真正随机数发生器
- 存储器：12 kB 一次性可编程存储器；64 kB 可保持系统 RAM；160 kB ROM
- 电源管理：集成低静态电流降压/升压直流-直流转换器；降压模式：1.8 V ≤ VBAT_HIGH ≤ 3.6 V；升压模式：1.2 V ≤ VBAT_LOW ≤ 1.65 V；无时钟休眠模式（降压模式，无 RAM 保持）：500 nA；内置用于裸片温度监控的温度传感器；深度睡眠（无 RAM 保持，运行于 RCX，直流-直流转换器开启）：1 µA
- 时钟：32 MHz 晶体和 32 MHz RC 振荡器；32 kHz 晶体和 32/512 kHz RC 振荡器；15 kHz RCX 作为晶体替代
- 两个具有捕获和脉宽调制功能的通用定时器
- 数字接口：12 个通用输入输出引脚；两个 UART（一个带流控）；最高 32 MHz 的主从 SPI；支持 100 kHz 和 400 kHz 的 I2C 总线；三轴能力正交解码器；键盘控制器
- 模拟接口：四通道 10 位模数转换器
- 无线电收发器：全集成 2.4 GHz CMOS 收发器；单线天线；发射电流：3.5 mA，接收电流：2.1 mA（系统电流，使用直流-直流转换器，VBAT_HIGH = 3 V，0 dBm）；可编程发射输出功率从 -19 dBm 到 +4 dBm；接收灵敏度 -94.5 dBm
- 工作温度：-40 ℃ 到 105 ℃
- 封装：FCGQFN 24 引脚，2.2 × 3 mm，0.4 mm 间距
- 可编程复位电路
应用领域
- 医疗应用
- 一次性用品
- 信标
- 邻近标签和追踪器
- 无线传感器节点
- 智能手表
- 人机接口设备
- 玩具
- 工业设备
