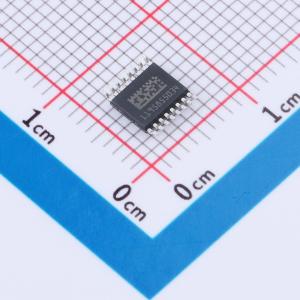

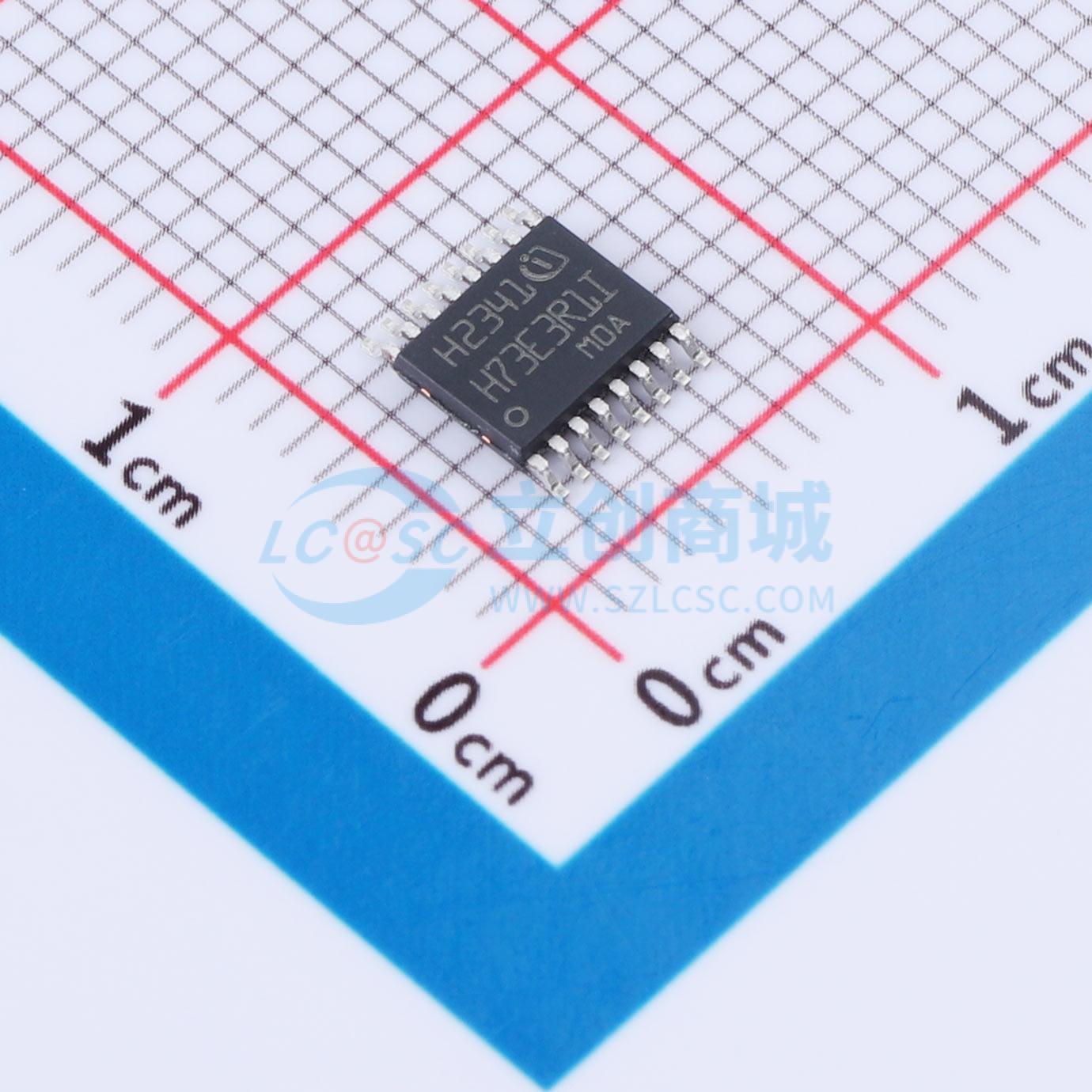

温馨提醒：图片仅供参考，商品以实物为准
TLE4973RE35D5S0001XUMA1
TLE4973RE35D5S0001XUMA1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE4973RE35D5S0001XUMA1
- 商品编号
- C27647687
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 3.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | - | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | - | |
| 灵敏度 | - | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 210kHz | |
| 电流端电阻 | - | |
| 响应时间(tr) | - | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位；欠压锁定 |
商品概述
TLE4973是一款高精度微型无芯磁电流传感器，用于交流和直流测量，具有模拟接口和快速过流检测输出。避免了使用磁通集中技术的开环传感器常见的负面影响（饱和、磁滞）。差分测量原理可在恶劣环境中实现出色的杂散磁场抑制。高度可配置性使其能够针对各种应用进行定制。用户可编程参数（如过流检测阈值和灵敏度设置）存储在嵌入式EEPROM中。设备配置可通过基于单线UART的数字控制诊断接口（DCDI）现场执行。DCDI接口可对设备内部寄存器进行读写访问，允许触发诊断模式并读取温度、过流检测和安全状态。它具有自动寻址功能，可在一条总线上处理多达8个从设备。符合RoHS标准，符合ISO 26262标准。
商品特性
- 高精度、可扩展的直流和交流电流传感，满量程高达 ±41.6mT，适用于1000A以上的电流测量
- 5V电源电压
- 可配置的差分模拟输出（包括比例性选项）
- 符合ISO 26262标准，适用于高达ASIL B级的安全要求
- 小尺寸设计实现高功率密度
- 在温度和使用寿命内灵敏度误差极低，失调在温度和使用寿命内稳定性极佳
- 差分传感器原理确保卓越的杂散磁场抑制
- 高带宽提供快速响应时间和低相位延迟
- 具有可配置阈值的过流检测（最大检测时间 < 1.0μs）
- 带有集成电荷泵的EEPROM，无需额外电路即可进行系统内编程和生产线末端校准
- 不同的封装解决方案，便于在不同布线方案中实现最佳系统集成
- 数字控制和诊断接口，提供温度读取、安全状态读取、对内部EEPROM的读写编程访问以及诊断模式控制
- 经过温度预校准，可进行系统内生产线末端校准以补偿系统级误差
应用领域
- 主电气驱动和辅助电气驱动、过载和过流检测
- 电池主开关
- 智能断路器、光伏逆变器
- 电流监测和电源
