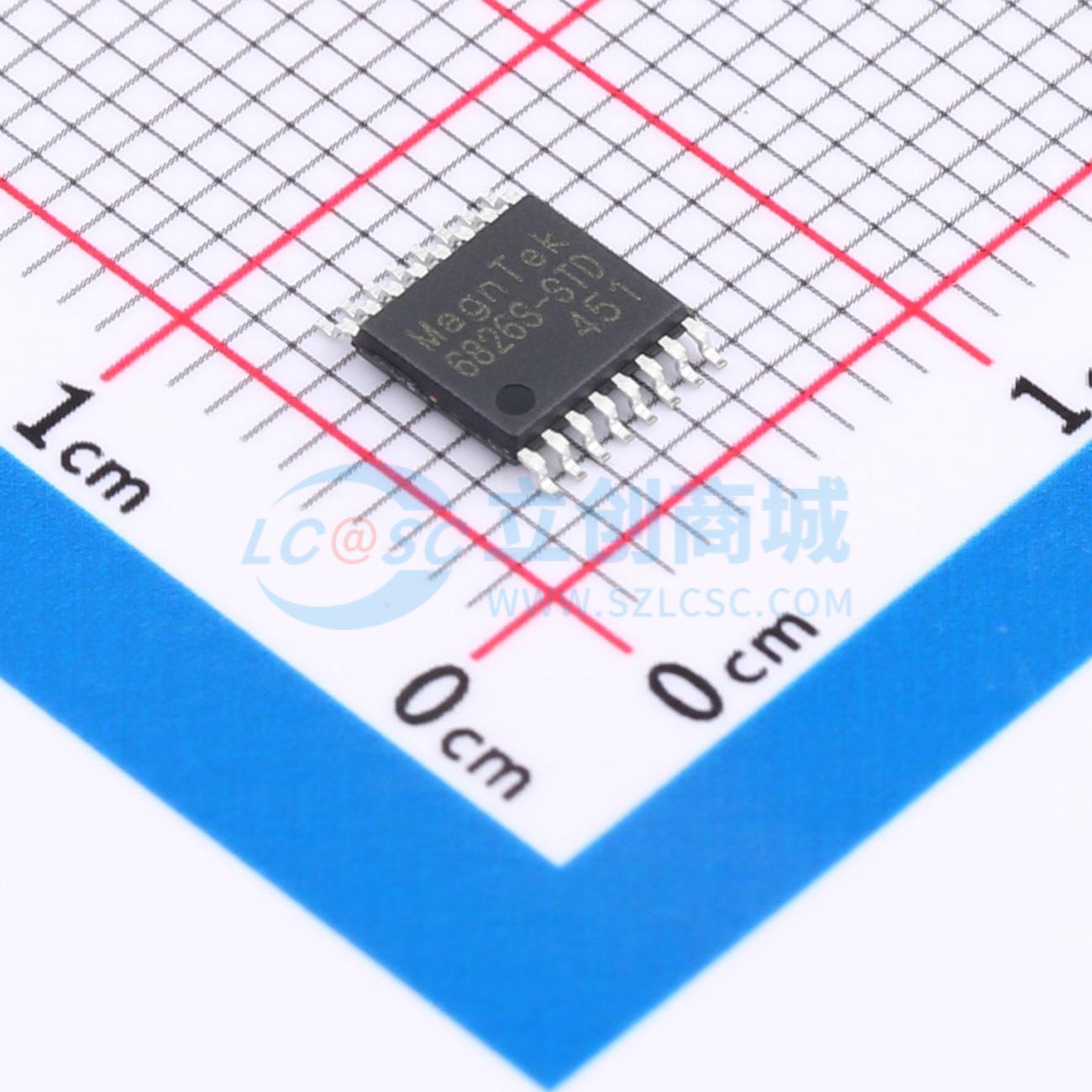

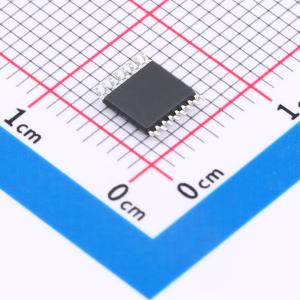

温馨提醒：图片仅供参考，商品以实物为准
MT6826SGT-STD-R
15位高分辨率、高精度磁性角度编码器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MT6826S是新一代基于先进的各向异性磁阻（AMR）技术的高速高精度角度编码器芯片。该芯片内部集成了互成45°摆放的两对AMR惠斯通电桥组成的敏感元件以及高性能的专用信号处理电路。由于AMR器件在用作角度测量应用的时候工作于饱和区（饱和磁场为300高斯），实际工作时，芯片只对平行于芯片表面的磁场的方向变化做出响应，而与磁场强度无关。因此MT6826S在使用过程中，对于磁铁本身的加工误差以及磁铁和芯片的安装距离误差要求相对较低。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- MT6826SGT-STD-R
- 商品编号
- C27636731
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | SPI；ABZ；PWM | |
| 工作电压 | 3V~5.5V | |
| 分辨率 | 15bit | |
| 转速 | 120000rpm | |
| 最小磁场 | 30mT |
| 属性 | 参数值 | |
|---|---|---|
| ABZ脉冲数 | 4096 | |
| UVW对极数 | 16 | |
| 工作电流 | 22mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 欠压锁定；增量编码器输出；可编程迟滞；磁场过高/过低警告 |
商品概述
MT6826S是一款基于AMR各向异性磁阻技术的高速高精度角度编码器芯片，支持0~360°角度位置检测，提供15位角度输出，支持SPI、PWM、增量ABZ和UVW输出，内置EEPROM，工作温度范围-40~125℃。
商品特性
- 基于AMR各向异性磁阻技术，支持0~360°角度位置检测
- 15位角度输出（SPI接口可读取），支持120,000转/分钟转速
- 单线PWM输出提供12位分辨率角度数据
- 角度输出延迟2微秒~10微秒
- 提供客户端自动非线性校准模式，无需数据交互，自动计算补偿，可实现INL<±0.07°
- 自动校准模式可补偿磁铁不理想和安装偏差带来的非线性，改善INL特性
- 工作温度范围-40~125℃，工作电源电压4.5~5.5V
- 支持增量ABZ、增量UVW、PWM和4线SPI总线输出
- 增量ABZ输出支持1~4,096脉冲/圈（4~16,384步/圈），任意整数分辨率客户可编程
- 增量UVW输出支持1~16对极，任意整数对极客户可编程
- 内置EEPROM，支持3.3V~5.0V编程
- 内置互成45°摆放的两对AMR惠斯通电桥、模拟前端、ADC、DSP、LDO、OSC和EEPROM模块
- AMR器件工作在饱和区（饱和磁场300高斯），仅响应平行于芯片表面的磁场方向变化，与磁场强度无关
- 对磁铁加工误差和安装距离误差要求相对较低
应用领域
- 角度位置传感器
- 直流无刷电机控制
- 伺服电机控制
- 闭环步进电机控制
- 替换部分光电编码器的应用
