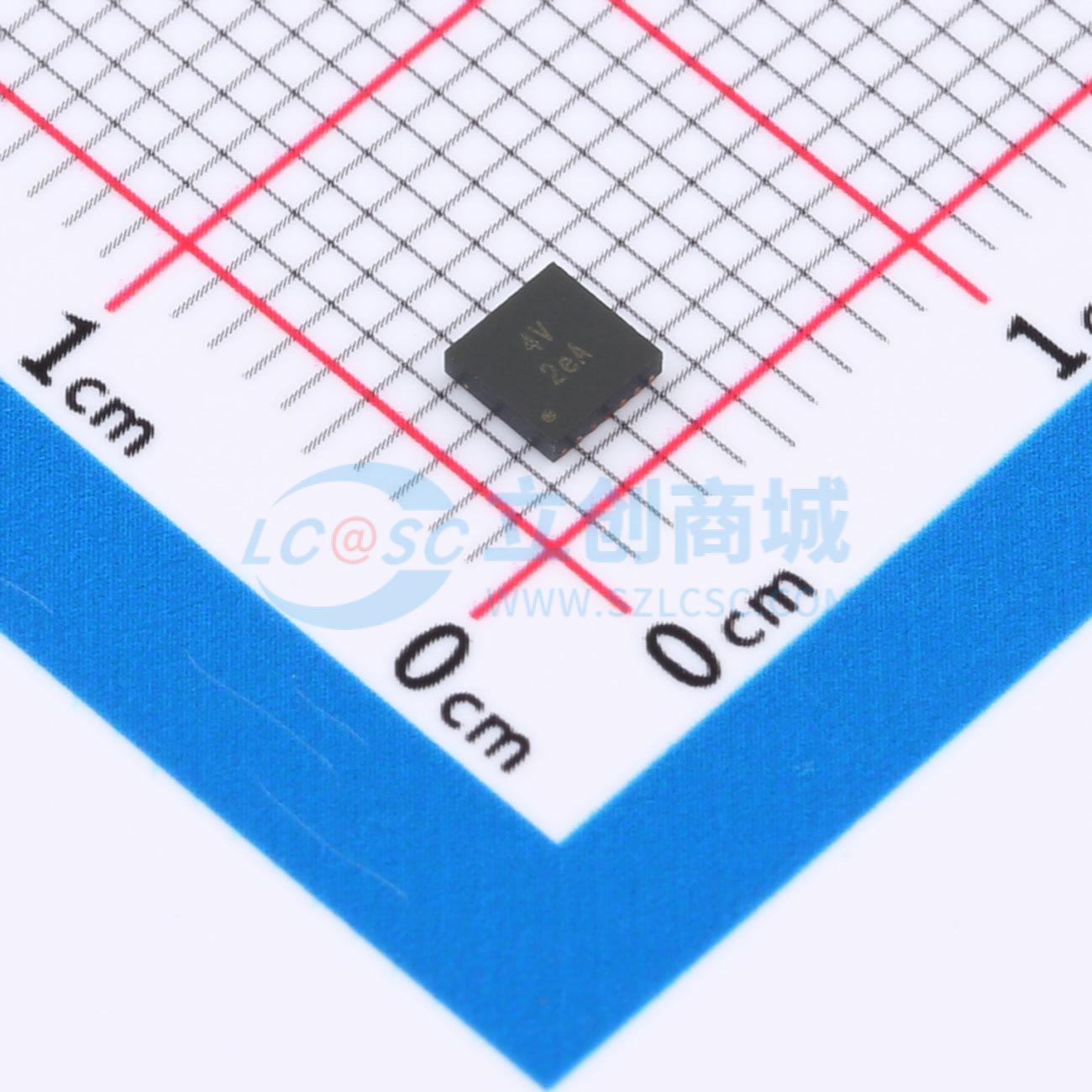

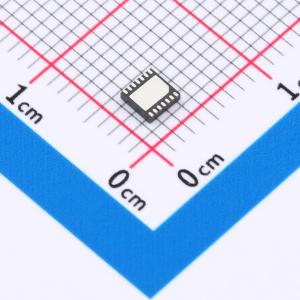

温馨提醒：图片仅供参考，商品以实物为准
AP43771VFBZ-13-FR01
高性能USB PD控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高度集成的USB Type-C电源传输控制器，适用于USB Type-C适配器和充电器应用。它兼容高通QC4/4+/QC5协议，支持USB电源传输规范Rev3.1 V1.2（包括可选的PPS支持）。可以支持PPS APDO（增强型功率数据对象），具有20mV/步的电压分辨率和50mA/步的电流分辨率，用于电源管理。还内置了电缆损耗补偿和用于e-Marker检测的SOP命令
- 品牌名称
- DIODES(美台)
- 商品型号
- AP43771VFBZ-13-FR01
- 商品编号
- C27634251
- 商品封装
- DFN-14(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 热保护；过压保护；短路保护；欠压保护；过流保护 |
商品概述
AP43771V是一款高度集成的USB Type-C供电控制器，适用于USB Type-C适配器和充电器应用。它兼容Qualcomm QC4/4+/QC5协议，支持USB供电规范Rev3.1 V1.2。该控制器支持具有20mV/步电压分辨率和50mA/步电流分辨率的PPS APDO，用于电源管理。同时集成了线损补偿和用于电子标记电缆检测的SOP指令。AP43771V可提供全面的保护方案，具备内置的过压、过流、短路和过温保护功能。带有标准固件的专用型号AP43771VFBZ-13-FR01提供了一个预加载的8电源配置文件菜单，系统制造商可通过连接至相关引脚的单个电阻轻松选择所需的电源配置文件，以满足USB PD充电器或适配器的输出功率要求。支持新兴的多Type-C PD应用，带有定制固件的AP43771V可用于实现智能电源共享方案。它监控其他通过I2C接口连接的端口状态，并利用内置MCU通过I2C接口执行命令，为每个Type-C端口重新分配所需的电源配置文件。
商品特性
- 兼容USB PD Rev3.1 V1.2规范
- 具备16kB一次可编程存储器
- 内置用于恒压和恒流控制的稳压器
- 支持短路、过温、过压、欠压保护及自动重启
- 支持省电模式
- 用于输出使能nMOS开关的驱动器
- 采用10mΩ电阻进行电流检测以提高效率
- 支持电子标记电缆检测
- 支持I2C接口
- 工作电压范围：3.3V至24V
应用领域
- Type-C USB适配器/充电器
- USB PD转换器
