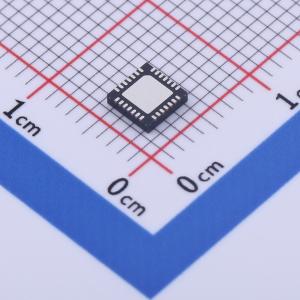

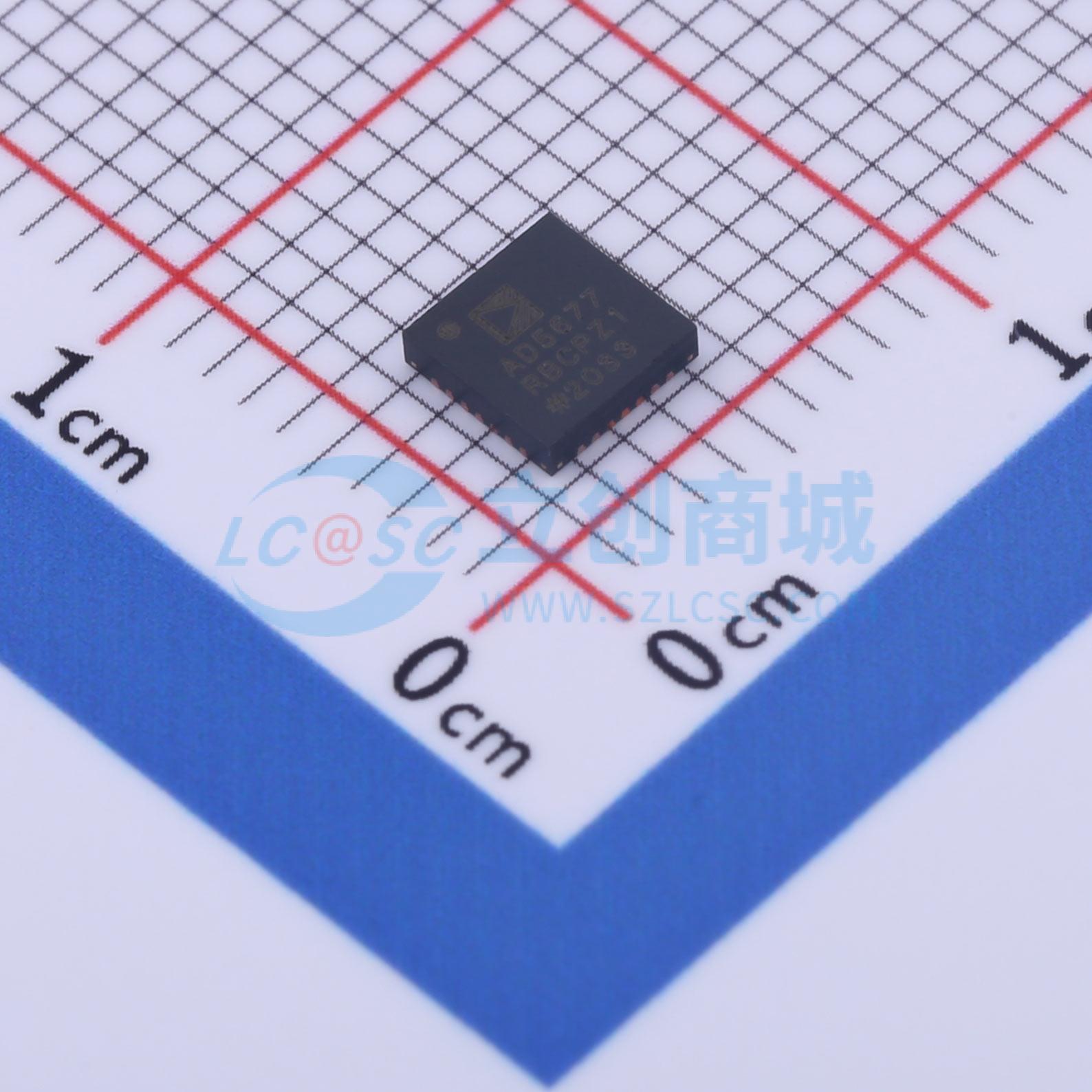

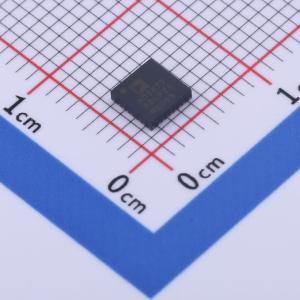

AD5677RBCPZ-1

16 通道、12/16 位 nanoDAC+且具有2 ppm/°C基准电压源温度系数、I2C 接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 16 通道、12/16 位 nanoDAC®®具有2 ppm/°C基准电压源温度系数、I2C 接口
品牌名称: ADI(亚德诺)
商品型号: AD5677RBCPZ-1
商品编号: C2798149
商品封装: TQFN-28-EP(4x4)
包装方式: 托盘
商品毛重: 0.09克(g)

商品参数

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	更新速率	-
	功能特性	可编程增益；集成缓冲器；掉电模式；输出短路保护；软复位；上电复位；内置基准源
	静态电流	3.4mA

商品概述

AD5673R/AD5677R是低功耗、16通道、12/16位、带缓冲电压输出的数模转换器（DAC），包含一个2.5V、2ppm/°C的内部参考源（默认启用）和一个增益选择引脚，可实现2.5V（增益 = 1）或5V（增益 = 2）的满量程输出。这些器件在2.7V至5.5V的单电源范围内工作，设计上保证单调。AD5673R/AD5677R采用28引脚引线框架芯片级封装（LFCSP），并集成了上电复位（POR）电路，确保DAC输出在上电时为零刻度或中间刻度，并保持该状态直到进行有效写入。AD5673R/AD5677R具备掉电模式，典型电流消耗可降至2μA。

商品特性

高性能
高相对精度（INL）：16位时最大±4 LSB（仅AD5677R）
总非调整误差（TUE）：最大±0.14% FSR
失调误差：最大±1.5mV
增益误差：最大±0.06% FSR
低漂移，2.5V电压参考源温度系数：典型2ppm/°C
40mA短路电流
宽工作范围
-40°C至+125°C温度范围
2.7V至5.5V电源范围
简化实现
用户可选择增益1或2（增益引脚）
1.8V逻辑兼容性
400kHz I²C兼容串行接口
28引脚、4mm×4mm符合RoHS标准的LFCSP封装

应用领域

光收发器
基站功率放大器
过程控制（可编程逻辑控制器（PLC）输入/输出卡）
工业自动化
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	16
	接口类型	I2C
	工作电压	2.7V~5.5V
	建立时间	6us
