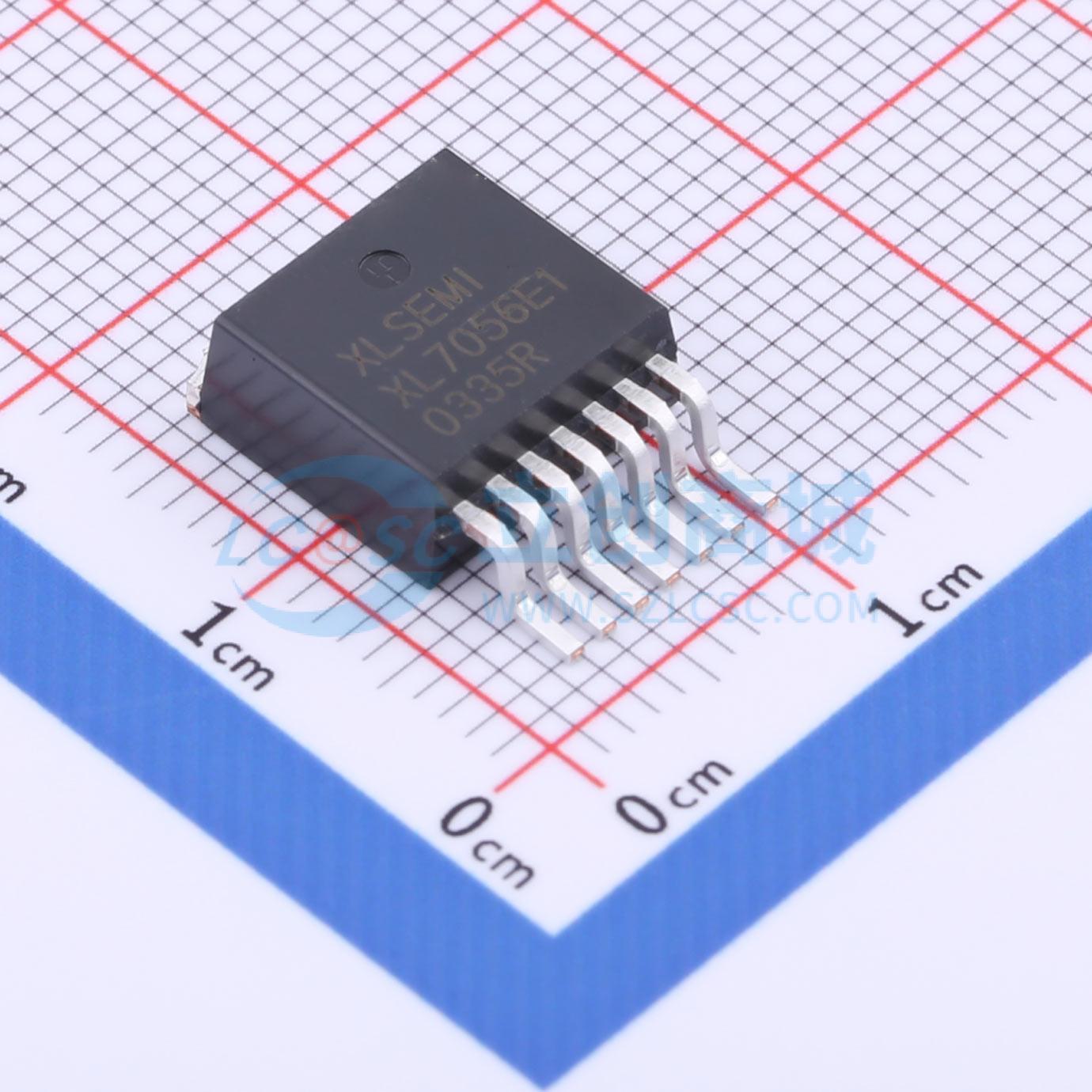

温馨提醒：图片仅供参考，商品以实物为准
XL7056E1
2.1A 100kHz 100V降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL7056是一款高效、高压降压型DC-DC转换器,固定100KHz开关频率,可提供最高2.1A输出电流能力,低纹波,出色的线性调整率与负载调整率。内置高压功率MOSFET,内置限流功能和输出短路保护功能,适用于电动车控制器供电和通信设备。
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL7056E1
- 商品编号
- C2798028
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 2.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~80V | |
| 输出电压 | 1.25V~20V | |
| 输出电流 | 2.1A | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款高效、高压降压型DC-DC转换器，固定100KHz开关频率，可提供最高2.1A输出电流能力，低纹波，出色的线性调整率与负载调整率。内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM控制环路可以调节占空比从0~85%之间线性变化。
商品特性
- 8V至80V工作电压范围
- 最大占空比85%
- 最小压差2.0V
- 输出电压从1.25V至20V可调
- 5V输出时最大2.1A输出电流
- 15V输出时最大1.2A输出电流
- 固定100KHz开关频率
- 最大输出功率小于20W
- 内置高压功率MOSFET
- 效率高达93%
- 出色的线性与负载调整率
- 内置限流功能
- 内置输出短路保护功能
- TO263-7L封装
应用领域
- 电动车控制器供电通信
