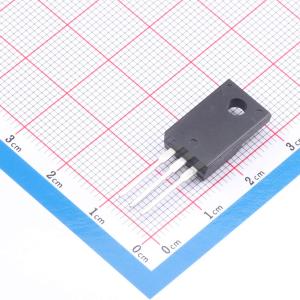

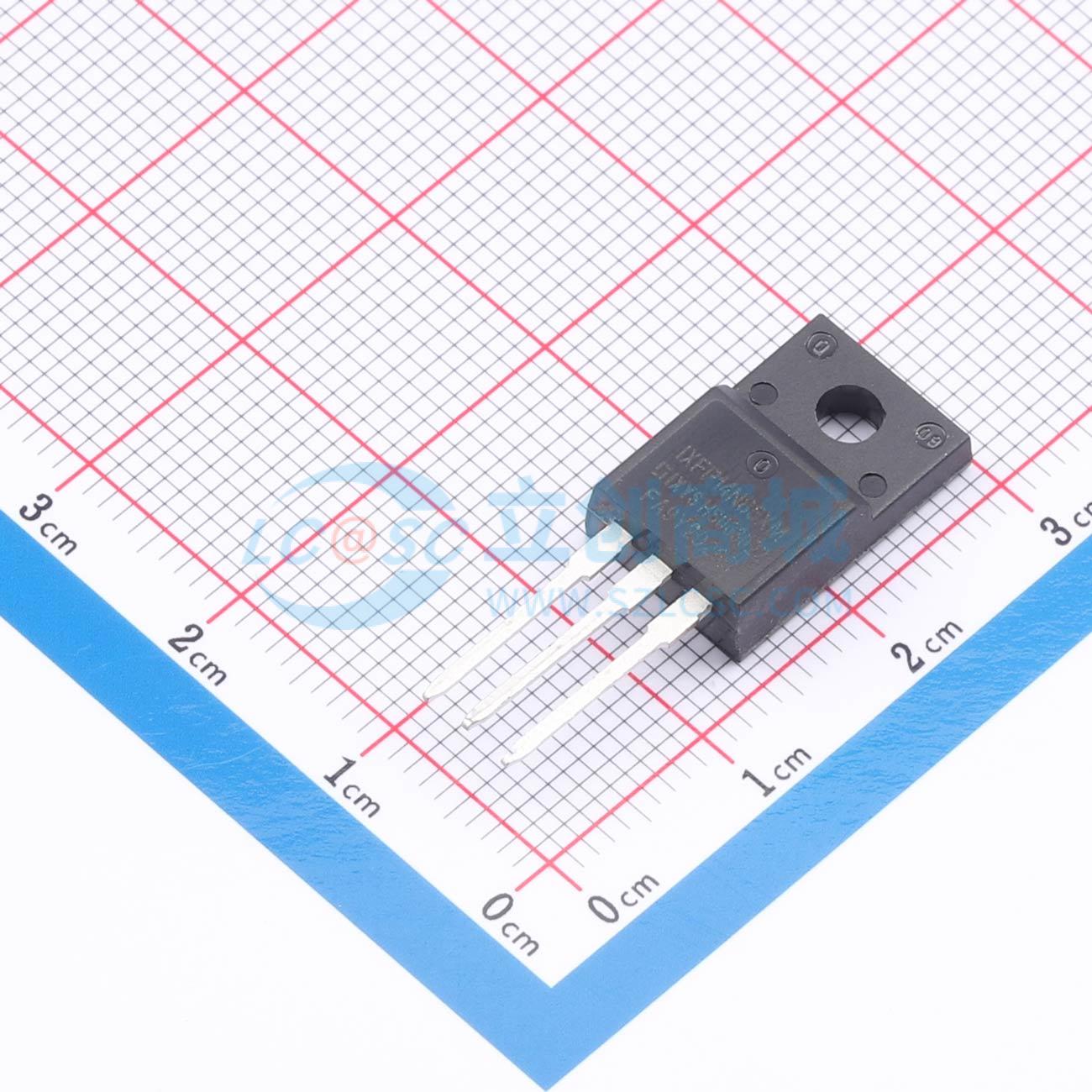

温馨提醒：图片仅供参考，商品以实物为准
IXFP14N85XM
N沟道增强型850V功率MOSFET，具有低导通电阻和低封装电感，适用于开关模式和共振模式电源等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFP14N85XM
- 商品编号
- C27531828
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 850V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 550mΩ@10V | |
| 耗散功率(Pd) | 38W | |
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 30nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.043nF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.11nF | |
| 栅极电压(Vgs) | ±30V |
商品概述
GT070N15M采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。它可用于多种应用。
商品特性
- 国际标准封装
- 塑料包覆式引脚
- 低导通电阻RDS(ON)和低栅极电荷QG
- 雪崩额定
- 2500V电气隔离
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源
- DC-DC转换器
- PFC电路
- 交流和直流电机驱动器
- 机器人和伺服控制
