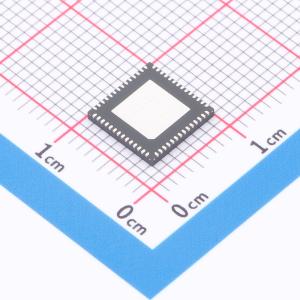

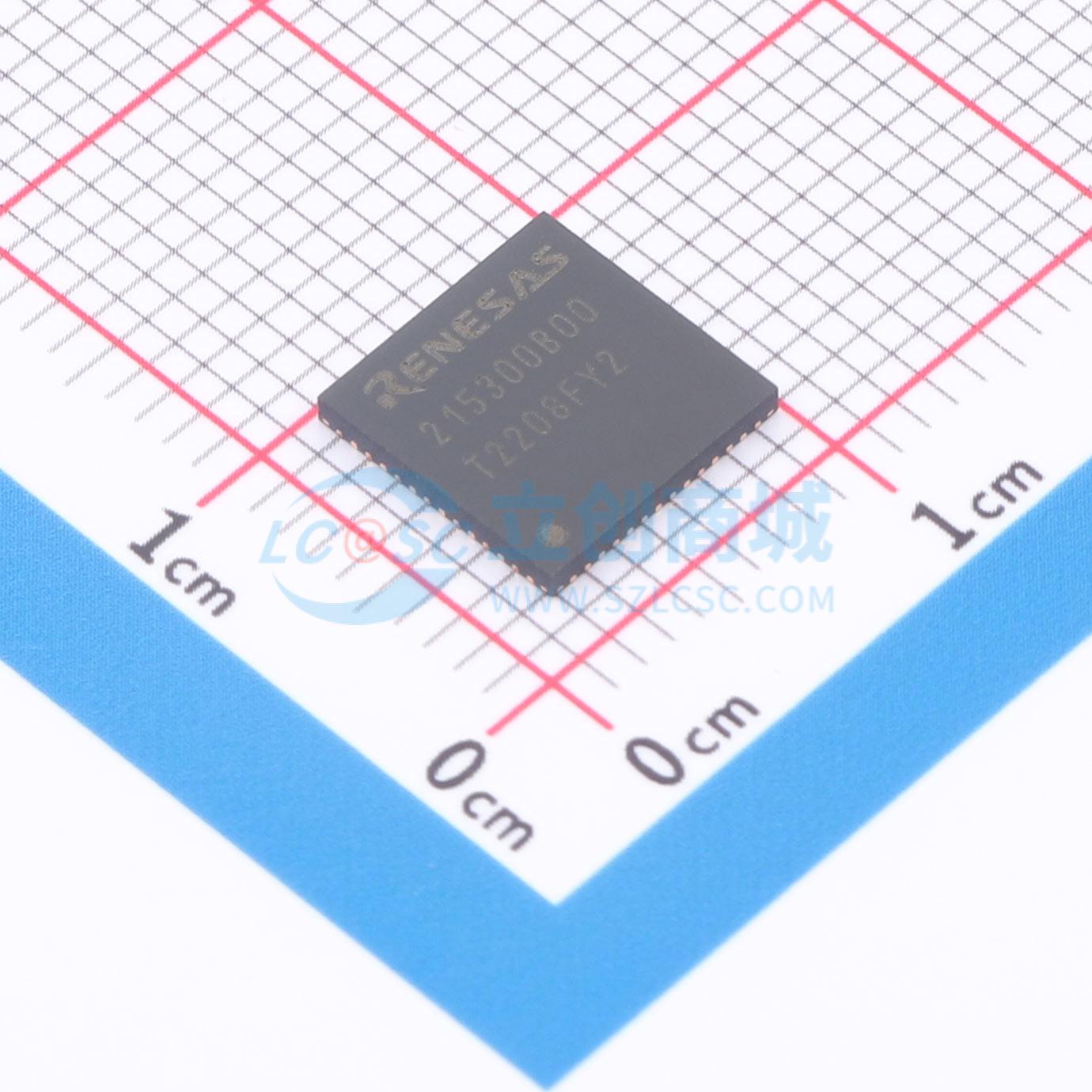

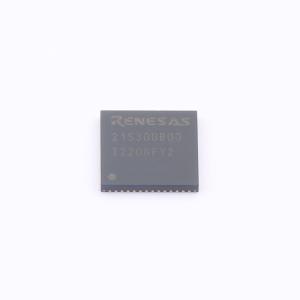

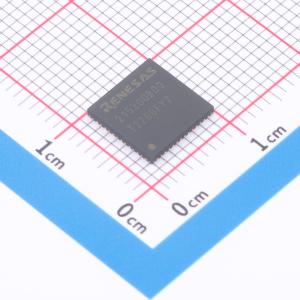

RAA215300A2GNP#HA0
9通道PMIC用于MCU和MPU应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能、低成本的9通道PMIC，适用于32位和64位MCU和MPU应用。支持DDR3、DDR3L、DDR4和LPDDR4内存的电源要求。内部补偿稳压器、内置实时时钟（RTC）、32kHz晶体振荡器和纽扣电池充电器，提供高度集成、小尺寸的电源解决方案，适用于系统级模块（SOM）应用。扩频功能为对噪声敏感的音频或RF应用提供了易用的解决方案
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RAA215300A2GNP#HA0
- 商品编号
- C27485672
- 商品封装
- QFN-56
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | EMI优化(抖频模式)；动态电压调节；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 输出电流 | 0.6A；50mA；1A；300mA；300mA；1.5A；1.5A；5A；3.5A | |
| 工作温度 | -40℃~+105℃ |
商品概述
RAA215300是一款面向32位和64位MCU与MPU应用设计的高性能、低成本9通道PMIC，支持DDR3、DDR3L、DDR4和LPDDR4内存供电需求。内部补偿稳压器、内置实时时钟（RTC）、32kHz晶体振荡器和纽扣电池充电器，提供高集成度、小尺寸的电源解决方案，适用于系统级模块（SOM）应用。扩频功能为对噪声敏感的音频或射频应用提供易用的解决方案。RAA215300包含六个高效降压稳压器和三个LDO，可提供完整的电源系统。内部器件寄存器和EEPROM可针对不同应用需求配置和优化RAA215300，例如上电顺序、输出电压和开关频率，支持动态电压缩放（DVS）和休眠模式。RAA215300采用8x8mm、0.5mm间距散热增强型56引脚QFN封装，额定工作范围为环境温度-40℃至105℃，结温-40℃至125℃。
商品特性
- 输入工作电压范围:2.7V~5.5V
- 6路同步降压稳压器（支持5A、3.5A、2×1.5A、1A、0.6A），输出电压VOUT可设置
- 3路LDO（支持2×300mA、50mA），带旁路模式，输出电压VOUT可设置
- 为DDR内存提供专用VTTREF
- 支持自动PFM/PWM、FPWM和超声波模式，PWM开关频率可选择
- 内置32kHz晶体振荡器（带旁路）、RTC和纽扣电池/超级电容器充电器
- 支持DVS和休眠模式
- 内部补偿
- 带扩频功能
- I2C串行接口（最高1MHz）
- 无铅（符合RoHS标准）
应用领域
- MCU/MPU/SoC消费类和工业电源
- FPGA系统电源
- 楼宇/工厂自动化系统电源
