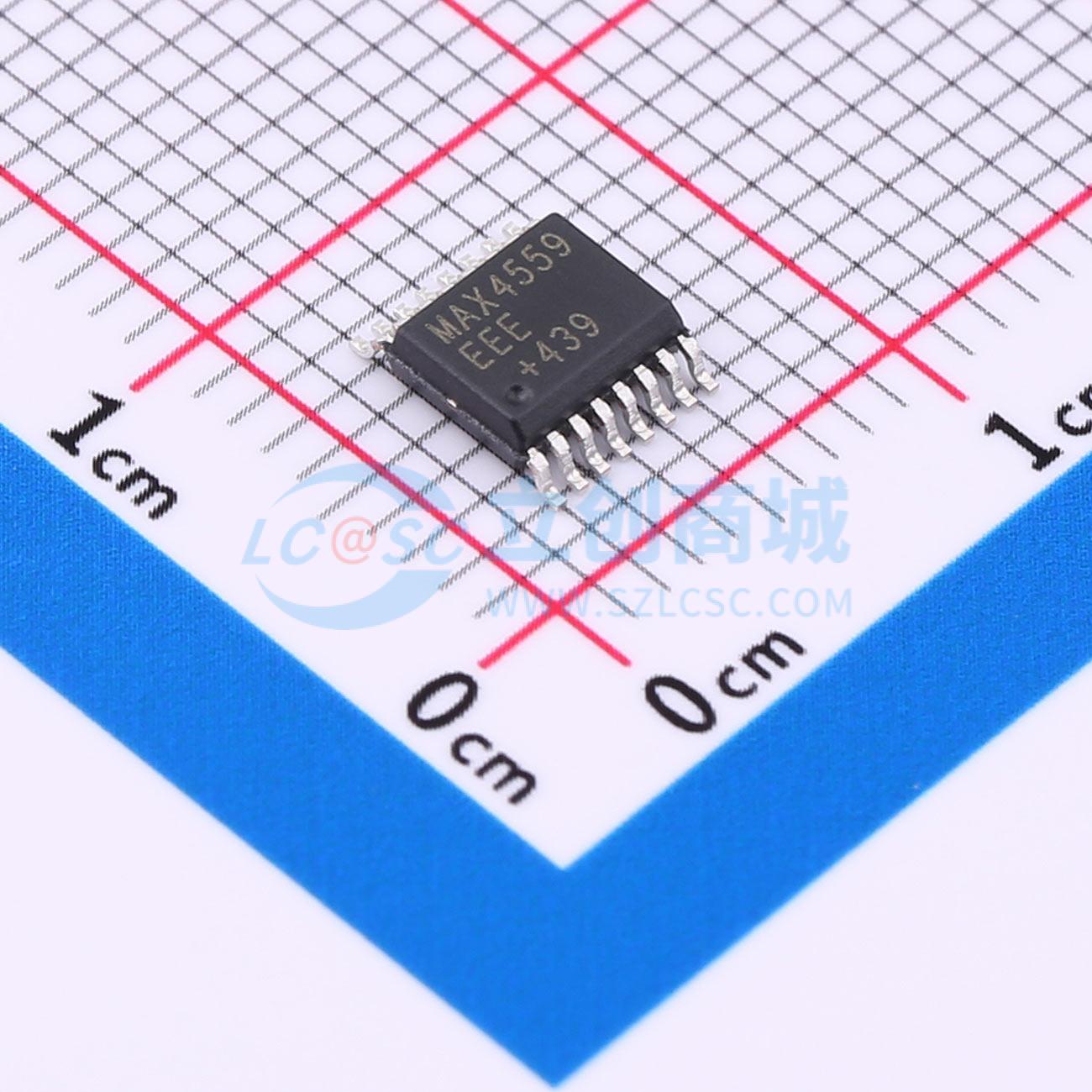

温馨提醒：图片仅供参考，商品以实物为准

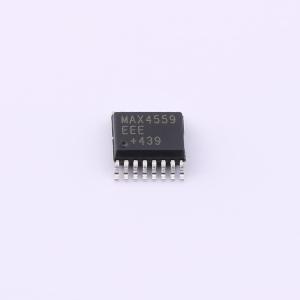

MAX4559EEE+T
±15kV ESD保护、低电压、CMOS模拟多路复用器开关
- 描述
- 特性：每个开关可承受±15kV静电放电（ESD）冲击，无闭锁或损坏。 可在±2V至±6V双电源或+2V至+12V单电源下连续工作。 每个开关可处理轨到轨模拟信号。应用：电池供电设备
- 商品型号
- MAX4559EEE+T
- 商品编号
- C27410472
- 商品封装
- QSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 160Ω | |
| 工作电压 | 2V~12V；2V~6V；-6V~-2V | |
| 导通电容(Con) | 11pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 150ns | |
| 关闭时间(toff) | 175ns | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；ESD保护 |
商品概述
MAX4558/MAX4559/MAX4560是低压CMOS模拟集成电路，分别配置为8选1多路复用器（MAX4558）、双4选1多路复用器（MAX4559）和三单刀双掷（SPDT）开关（MAX4560）。每个开关都能承受±15kV静电放电（ESD）冲击，不会发生闩锁或损坏。这些CMOS器件可在±2V至±6V双电源或+2V至+12V单电源下连续工作。每个开关都能处理轨到轨模拟信号。在+25°C时，关断泄漏电流仅为1nA，在+85°C时最大为10nA。所有数字输入的逻辑阈值为+0.8V至+2.4V，使用+5V单电源或±5V双电源时，可确保与TTL/CMOS逻辑兼容。
商品特性
- ESD保护的X、Y、Z和X_、Y_、Z_引脚
- ±15kV（人体模型）
- ±12kV（IEC 1000 - 4 - 2，气隙放电）
- ±8kV（IEC 1000 - 4 - 2，接触放电）
- 与行业标准引脚兼容
- 与74HC4051/74HC4052/74HC4053引脚兼容
- 保证导通电阻
- 使用+5V单电源时为220Ω
- 使用±5V电源时为160Ω
- 通道间导通电阻匹配：2Ω（典型值）
- 保证低泄漏电流
- 关断泄漏电流1nA（+25°C时）
- 导通泄漏电流1nA（+25°C时）
- 使用+5V/±5V电源时，输入与TTL兼容
- 低失真：<0.02%（600Ω）
- 低串扰：<-93dB（50Ω）
- 高关断隔离：<-96dB（50Ω）
应用领域
- 电池供电设备
- 音频和视频信号路由
- 低压数据采集系统
- 通信电路
- 高ESD环境
