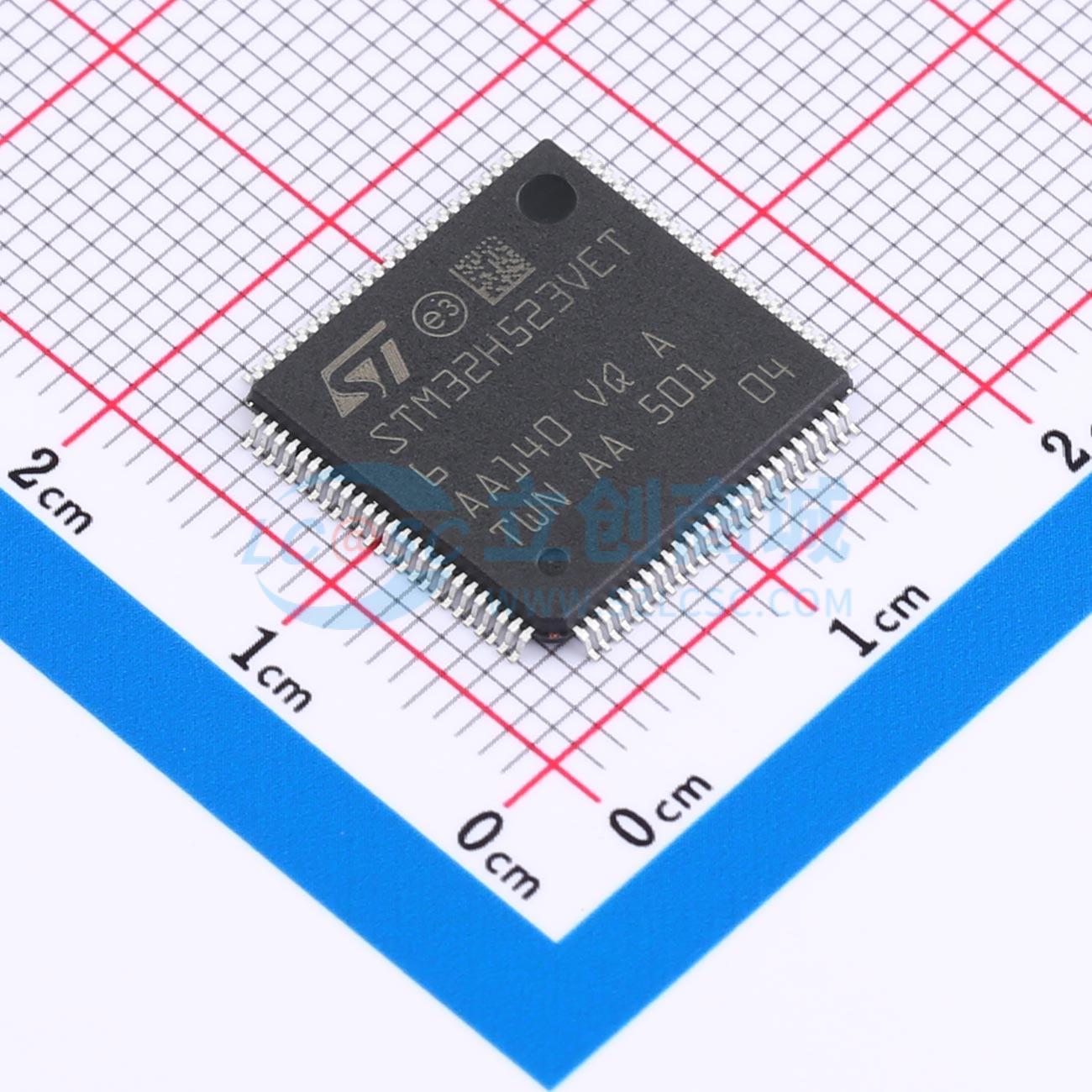

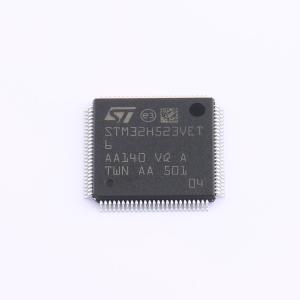

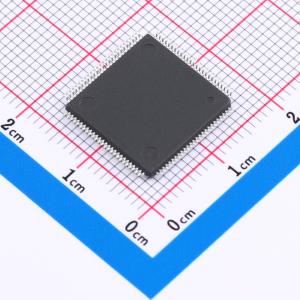

温馨提醒：图片仅供参考，商品以实物为准
STM32H523VET6
Arm Cortex-M33 32位MCU+TrustZone e+浮点运算单元（FPU），375 DMIPS、250 MHz，512 Kbyte闪存，272 Kbyte RAM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。 Arm Cortex-M33 CPU，带TrustZone、FPU，频率高达250 MHz，MPU，375 DMIPS（Dhrystone 2.1）。 8 Kbyte指令缓存，允许从闪存和外部存储器零等待状态执行。 4 Kbyte外部存储器数据缓存。 1.5 DMIPS/MHz（Dyrystone 2.1）。 1023 CoreMark（4.092 CoreMark/MHz）。 高达512 Kbyte的嵌入式闪存，带ECC，双存储体可读写。 每个存储体高达48 Kbyte，数据闪存具有高循环能力（100 K周期）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H523VET6
- 商品编号
- C27338462
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 250MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 272KB | |
| EEPROM容量 | - | |
| I/O数量 | 80 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 包含意法半导体（ST）最先进的专利技术
- Arm® Cortex® - M33 CPU，具备TrustZone®、FPU，频率高达250 MHz，MPU，375 DMIPS（Dhrystone 2.1）
- 8 Kbyte指令缓存，允许从闪存和外部存储器零等待状态执行；4 Kbyte外部存储器数据缓存
- 1.5 DMIPS/MHz（Dyrystone 2.1）；1023 CoreMark®（4.092 CoreMark®/MHz）
- 高达512 Kbytes带ECC的嵌入式闪存，双存储体可读写；每个存储体高达48 Kbyte，数据闪存具备高循环能力（100 K周期）；2 Kbyte OTP（一次性可编程）；272 Kbytes SRAM（80 Kbyte带ECC的SRAM2）；2 Kbytes备份SRAM，在最低功耗模式下可用；灵活的外部存储器控制器，高达16位数据总线：SRAM、PSRAM、FRAM、NOR/NAND存储器；一个Octo - SPI存储器接口，支持串行PSRAM/NAND/MOR、hyper RAM/闪存帧格式；一个SD/SDIO/MMC接口
- 内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI；外部振荡器：4 - 50 MHz HSE、32.768 kHz LSE
- 高达112个带中断能力的快速I/O（大多数耐5 V）；高达10个独立供电低至1.08 V的I/O
- 睡眠、停止和待机模式；VBAT为RTC供电，32个备份寄存器（32位）
- Arm® TrustZone®，具备Armv8 - M主线安全扩展；多达八个可配置SAU区域；支持TrustZone®且可安全保护的外设
- 灵活的生命周期方案，具备安全调试认证SESIP3和PSA 3级认证保证目标SFI（安全固件安装）；由于独特的引导入口和安全隐藏保护区域（HDP）实现信任根；支持TF - M的安全固件升级；公钥加速器，ECDSA签名验证；HASH硬件加速器；真随机数发生器，符合NIST SP800 - 90B；96位唯一ID；主动篡改检测
- 两个DMA控制器，减轻CPU负担；两个带FIFO的双端口DMA
- 1.71 V至3.6 V应用电源和I/O，POR、PDR、PVD和BOR；嵌入式稳压器，输出可配置缩放，为数字电路供电
- 多达16个定时器：10个16位（包括两个在停止模式下可用的低功耗16位定时器）；两个32位定时器，多达四个IC/OC/PWM或脉冲计数器以及正交（增量）编码器输入；两个看门狗；两个SysTick定时器
- 多达21个通信接口：多达三个I2C Fm +（SMBus/PMBus）；两个I3C；多达六个U(S)ART（ISO7816接口、LIN、IrDA、调制解调器控制）和一个LPUART；多达四个SPI，包括三个复用全双工I2S音频类精度（通过内部音频PLL或外部时钟），以及在同步模式下配置时从四个USART获得多达四个额外SPI（一个额外SPI带OctoSPI）；两个FDCAN控制器；一个8至14位相机接口；一个16位并行从同步接口；一个HDMI - CEC；一个USB 2.0全速主机和设备（无晶体）；一个USB Type - C/USB Power Delivery r3.1
- 两个12位ADC，12位时高达5 Msps；一个12位双声道DAC；数字温度传感器；电压参考缓冲器
- 经过认证的调试和灵活的设备生命周期；串行线调试（SwD）、JTAG、嵌入式跟踪宏单元TM（ETM）
- 符合ECOPACK2的封装
