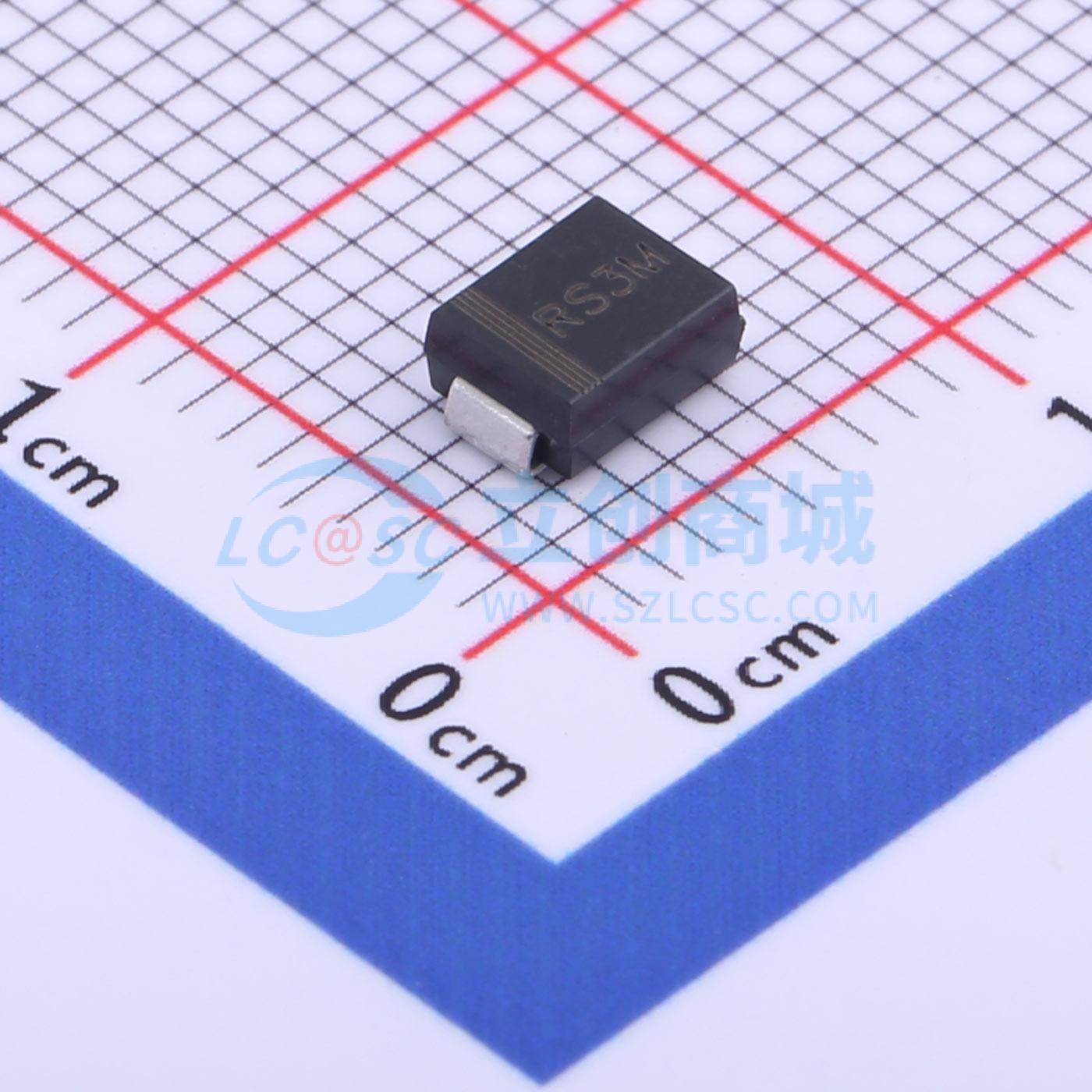

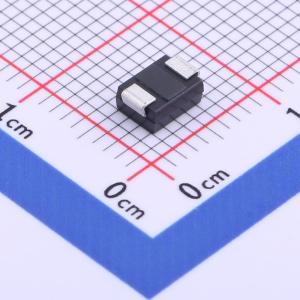

RS3MB
1kV 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装具有UL 94V-0阻燃等级。 薄型表面贴装封装。 内置应力消除结构。 快速开关，效率高。 玻璃钝化芯片结。 可承受250℃/10秒的高温焊接
- 品牌名称
- WPMtek(维攀)
- 商品型号
- RS3MB
- 商品编号
- C2766054
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 3A | |
| 直流反向耐压(Vr) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.3V@3A | |
| 非重复峰值浪涌电流 (Ifsm) | 100A | |
| 反向电流(Ir) | 5uA@1000V | |
| 反向恢复时间(Trr) | 500ns | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 塑料封装符合94V-0实验室阻燃等级
- 薄型表面贴装封装
- 内置应力消除
- 快速开关以实现高效率
- 玻璃钝化芯片结
- 高温焊接能力，端子处可承受250℃持续10秒
- 电压范围50至1000伏
- 电流3.0安培
- 封装类型：DO-214AA (SMB)
- 外壳：符合JEDEC DO-214AA标准，玻璃钝化芯片模塑塑料封装
- 端子：镀锡，可焊性符合MIL-STD-750方法2026
- 极性：色带表示阴极端
- 额定值基于25℃环境温度，除非另有说明
- 安装在印刷电路板上的结至环境热阻和结至引线热阻，基于0.27×0.27英寸 (7.0×7.0mm) 铜焊盘面积
