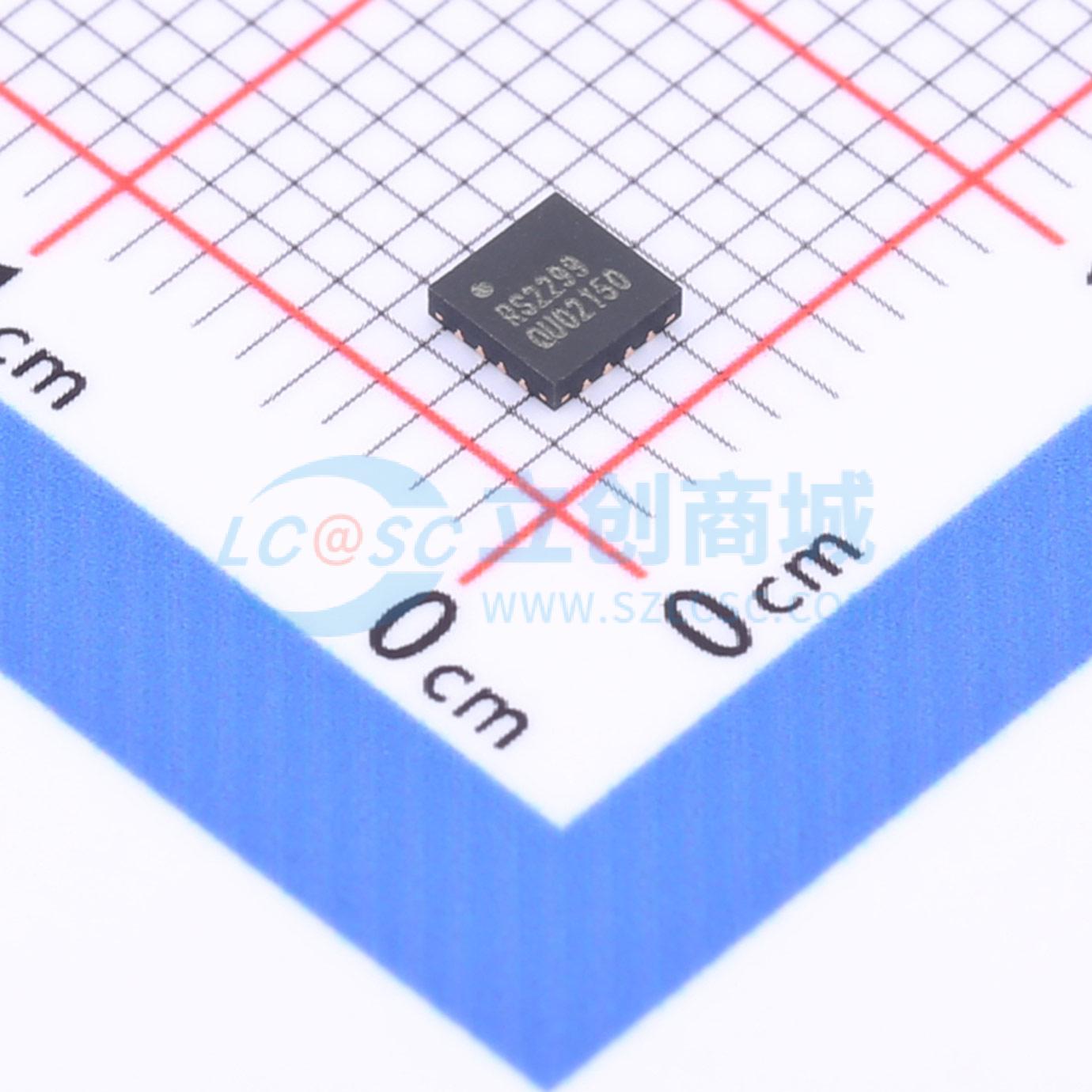

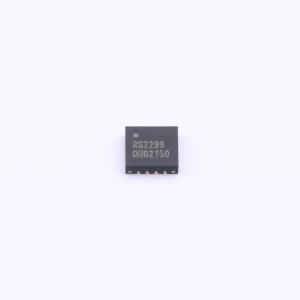

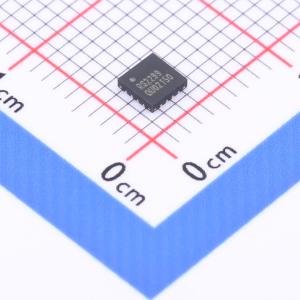

RS2299XTQC16

4.5Ω四路单刀双掷（SPDT）模拟开关，带两个控制端的4通道2 1多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RS2299是一款双向4通道单刀双掷（SPDT）模拟开关，有两个控制输入，设计工作电压范围为1.8V至5.5V。该器件也可配置为2通道双刀双掷（DPDT）。RS2299既能处理模拟信号，也能处理数字信号
品牌名称: RUNIC(润石)
商品型号: RS2299XTQC16
商品编号: C2764996
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

RS2299是一款双向4通道单刀双掷（SPDT）模拟开关，具有两个控制输入，设计工作电压范围为1.8V至5.5V。该器件也可配置为2通道双刀双掷（DPDT）。 RS2299器件可处理模拟和数字信号，具有高带宽（300MHz）和低导通电阻（典型值4.5Ω）的特点。应用包括信号选通、斩波、调制或解调（调制解调器），以及用于模数和数模转换系统的信号复用。

商品特性

高带宽：300MHz高速，典型值30ns
电源范围：+1.8V至+5.5V
低导通电阻，典型值4.5Ω
先断后通切换
轨到轨操作，与TTL/CMOS兼容
扩展工业温度范围：-40℃至+125℃

应用领域

视频切换
继电器替换
USB切换
电池供电设备
手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	1.8V~5.5V
	导通时间(ton)	30ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	25ns
	工作温度	-40℃~+125℃
	带宽	300MHz
