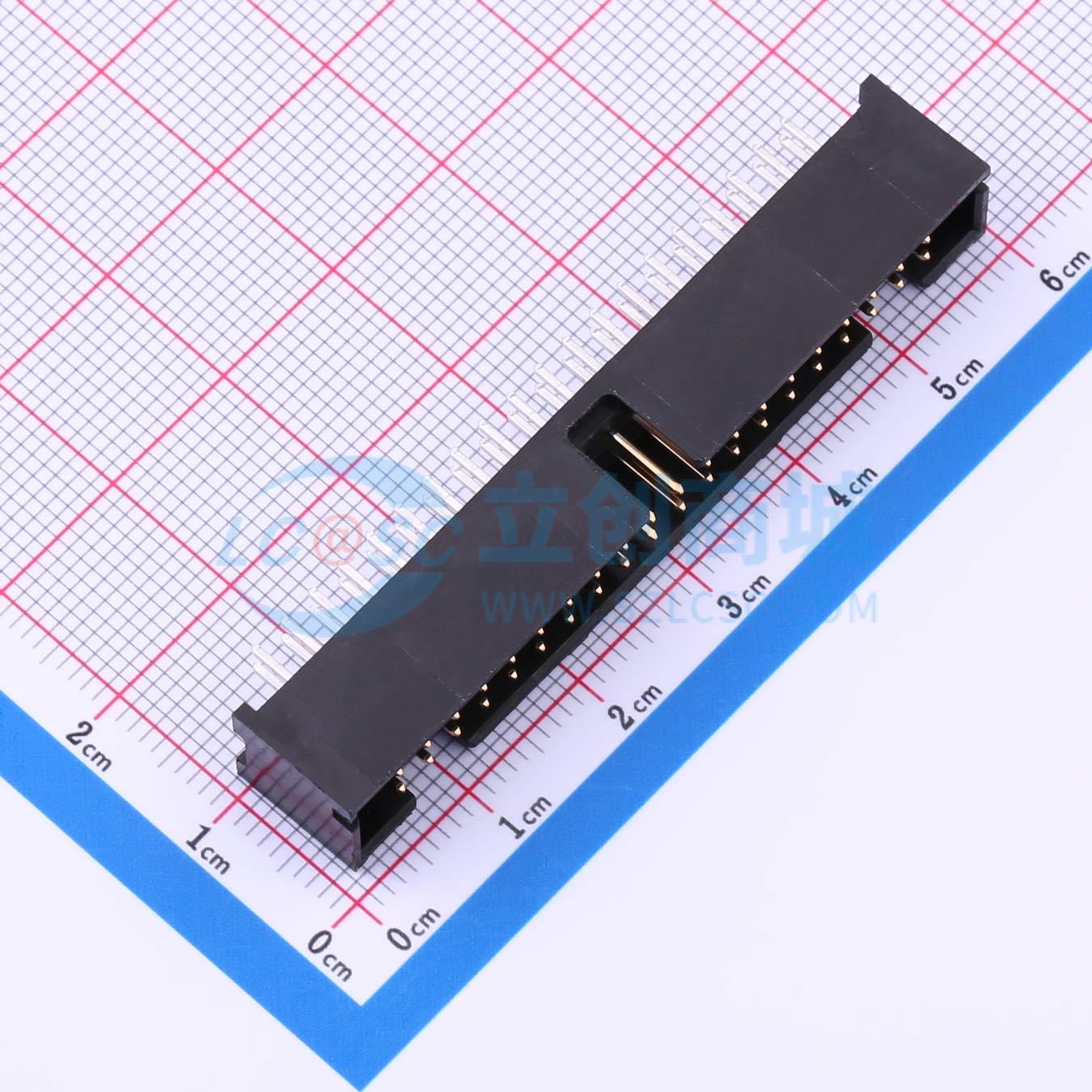

5103308-8

2x20P 间距:2.54mm 直插

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 线对板连接器，40 针，中心线间距 2.54 mm [.1 in]，垂直式，通孔焊接，2 排，插头，低矮型，带状电缆连接器
品牌名称: TE Connectivity(泰科电子)
商品型号: 5103308-8
商品编号: C305964
商品封装: 插件,P=2.54mm
包装方式: 托盘
商品毛重: 4.13克(g)

商品参数

商品概述

双杆极化槽 2个中心极化槽对于10位组件，此位置省略槽基准U和V由客户确定外壳：玻璃填充尼龙或PBT，黑色，UL 94V - O等级。插针：黄铜插针：钯镍镀层上闪镀黄金，配合表面最小总厚度为0.000015英寸（0.00038毫米），焊尾最小镀锡厚度为0.000100英寸（0.00254毫米），整个插针最小镀镍底层厚度为0.000050英寸（0.00127毫米）；或者配合表面最小镀金厚度为0.000015英寸（0.00038毫米），焊尾最小镀锡厚度为0.000100英寸（0.00254毫米），整个插针最小镀镍底层厚度为0.000050英寸（0.00127毫米）肋条：所有位置尺寸 - 2个位于外壳端部。20至34位尺寸 - 在外壳中心增加1个肋条。40至60位尺寸 - 在外壳剩余长度内均匀分布2个额外肋条推荐的PCB布局

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线对板针座
	插针结构	2x20P
	间距	2.54mm
	安装方式	直插
	总PIN数	40P
	排数	2
	每排PIN数	20
	行距	2.54mm

	属性	参数值
	额定电流	1A
	触头材质	黄铜
	触头镀层	锡
	工作温度	-65℃~+105℃
	额定电压	250V
	阻燃等级	UL94V-0
	颜色	黑色
