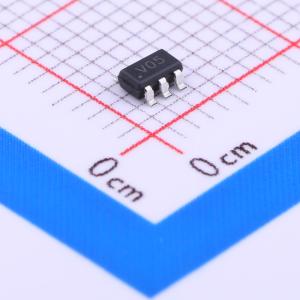

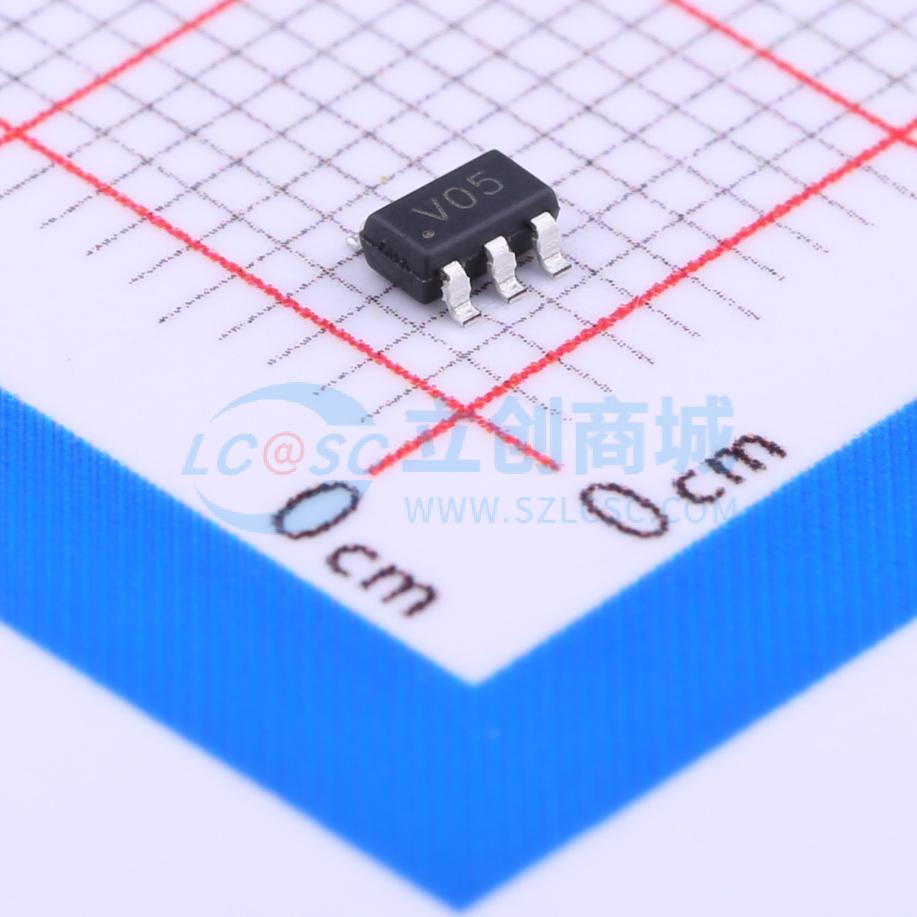

温馨提醒：图片仅供参考，商品以实物为准
SR05-4B
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
SR05-4B旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。
商品特性
- 每线350瓦峰值脉冲功率（tp = 8/20μs）
- 保护四条输入/输出（I/O）线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- IEC61000-4-2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC61000-4-4（电快速瞬变脉冲群，EFT）40A（5/50ns）
- IEC61000-4-5（浪涌，Lightning）5A（8/20μs）
应用领域
- USB 2.0电源和数据线保护
- 视频图形卡
- 显示器和平板显示器
- 数字视频接口（DVI）
- 10/100/1000以太网
- 笔记本电脑
- 用户识别模块（SIM）端口
- 异步传输模式（ATM）接口
