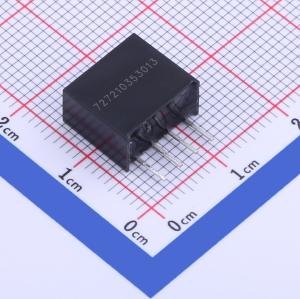

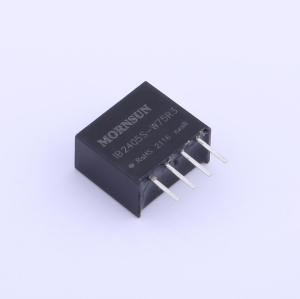

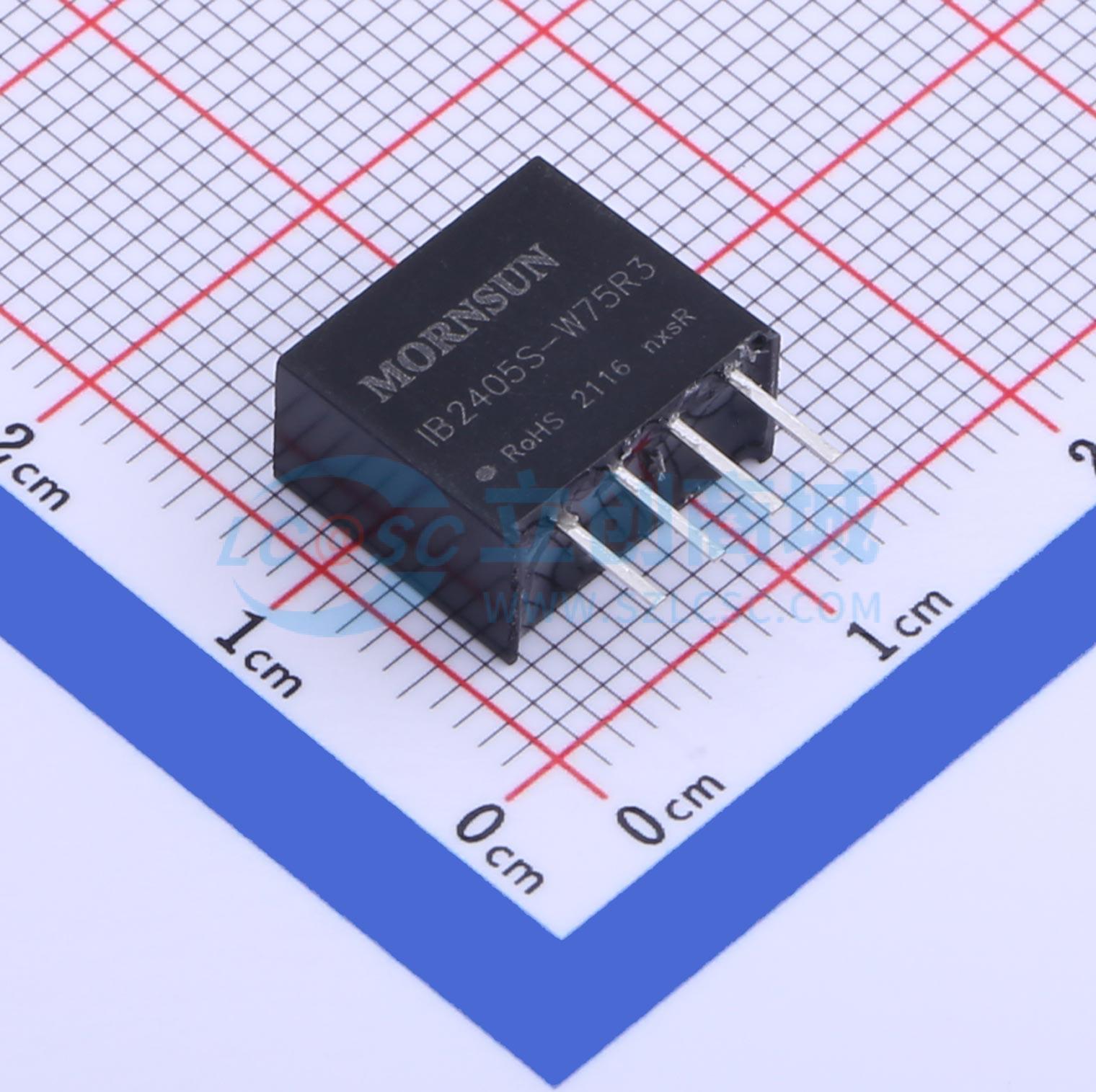

IB2405S-W75R3
22.8V~25.2V 5V 150mA 750mW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 空载输入电流低至 8mA。 工作环境温度范围：-40℃ 至 +85℃。 高效率可达 74%。 I/O 隔离测试电压 1.5kV DC。应用：分布式电源系统。 预干扰隔离
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB2405S-W75R3
- 商品编号
- C2764343
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 750mW | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 260kHz | |
| 纹波噪声 | 30mVp-p |
商品概述
IB_S-W75R3系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围：-40°C to ±85°C
- 效率高达74%
- 隔离电压1500VDC
- 国际标准引脚方式
- 通过EN62368认证
应用领域
- 前级干扰隔离场合
- 地干扰消除场合
- 纯数字电路场合
- 电压隔离转换场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
