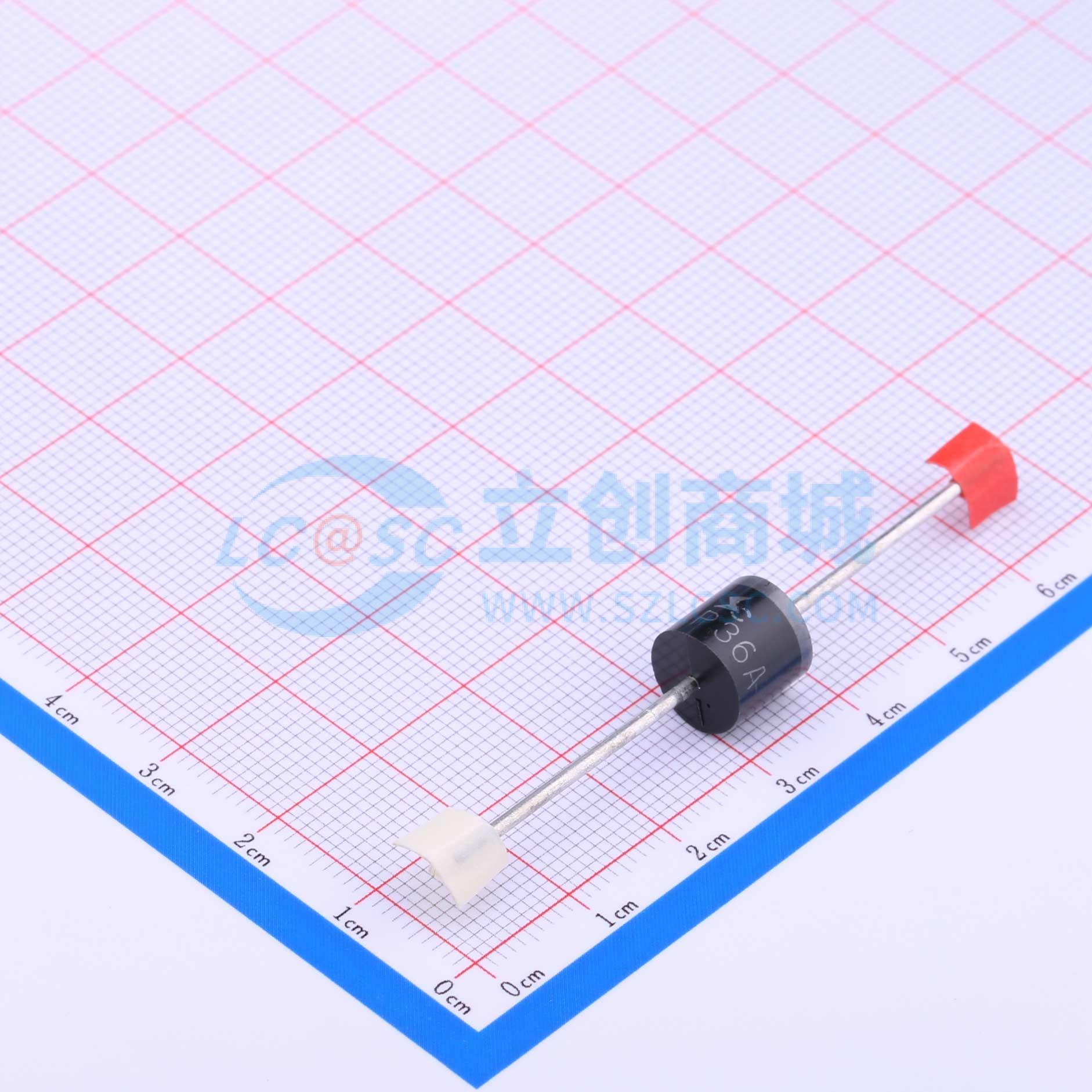

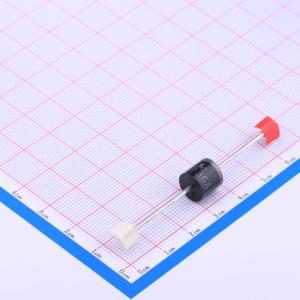

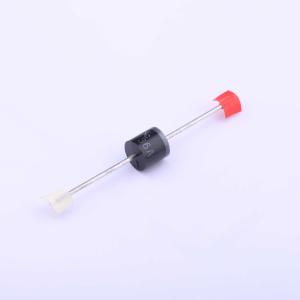

5KP36A
单向TVS 36V截止 86.06A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SOCAY(硕凯)
- 商品型号
- 5KP36A
- 商品编号
- C303791
- 商品封装
- P600
- 包装方式
- 编带
- 商品毛重
- 2.608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 最大钳位电压 | 58.1V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 86.06A | |
| 击穿电压 | 40V | |
| 类型 | TVS |
商品概述
5KP系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- P600封装的玻璃钝化芯片结
- 低泄漏电流
- 单向和双向单元
- 出色的钳位能力
- 在10x1000μs波形下具有5000W的峰值功率能力，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 12V以上典型反向电流IR小于5μA
- 塑料封装符合UL 94V - 0阻燃等级
- 雾锡无铅电镀
- 无卤素且符合RoHS标准
- 典型故障模式为在过压或过流时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，静电放电抗扰度为15kV（空气放电）、8kV（接触放电）
- 依据IEC 61000 - 4 - 2（IEC801 - 2）标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4（IEC801 - 4）标准对数据线进行电快速瞬变脉冲群保护
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
