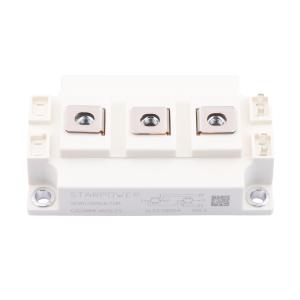

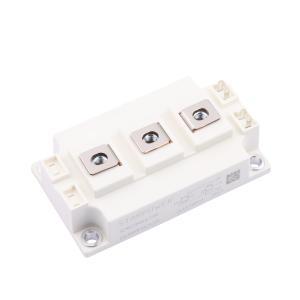

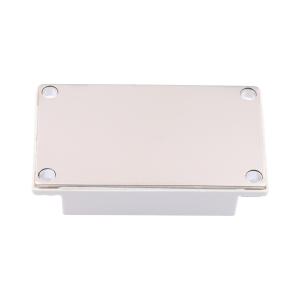

GD300HFX65C2S
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 819W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 300A | |
| 集电极脉冲电流(Icm) | 600A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.45V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 2.08uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 34.8nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 690pF | |
| 开启延迟时间(Td(on)) | 110ns | |
| 关断延迟时间(Td(off)) | 392ns | |
| 导通损耗(Eon) | 1.96mJ | |
| 关断损耗(Eoff) | 7.87mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
该IGBT功率模块提供超低导通损耗与短路鲁棒性，其设计适用于通用逆变器与不间断电源等应用。
商品特性
- 采用低VCE(sat)沟槽IGBT技术
- 具备6μs短路能力
- VCE(sat)具有正温度系数
- 最高结温为175℃
- 低电感外壳
- 快速且软恢复的反并联续流二极管
- 采用直接覆铜技术实现隔离的铜基板
应用领域
- 汽车应用
- 混合动力与电动汽车
- 电机驱动逆变器
