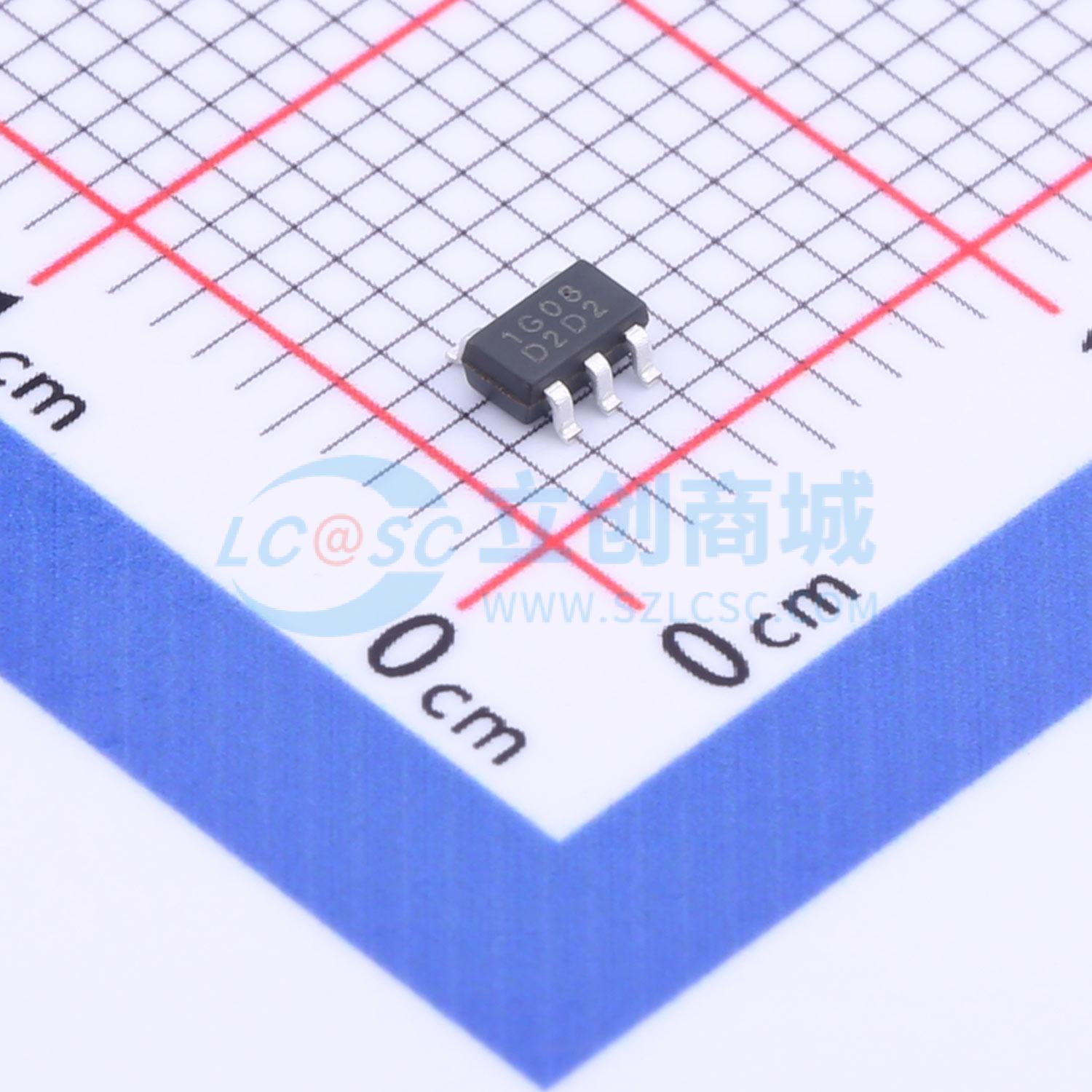

温馨提醒：图片仅供参考，商品以实物为准
RS1G08XF5
单路 2 输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS1G08单路2输入正与门专为1.65V至5.5V的VCC电源电压工作而设计。RS1G08器件在正逻辑下执行布尔函数Y = A·B或Y = (A + B(非))
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G08XF5
- 商品编号
- C2762291
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 400mV；300mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；450mV；550mV | |
| 系列 | - | |
| 传播延迟(tpd) | 9.4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
