温馨提醒：图片仅供参考，商品以实物为准

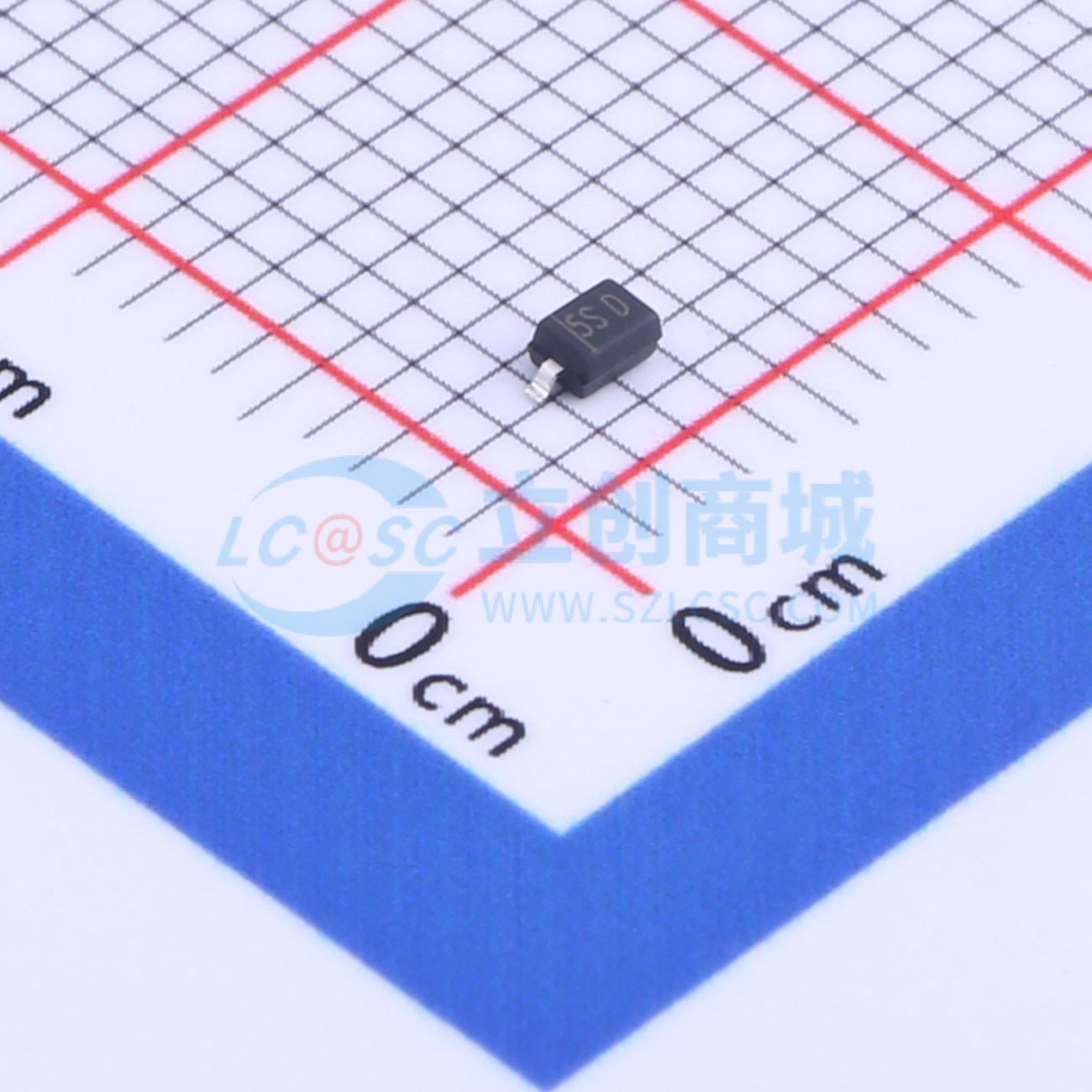

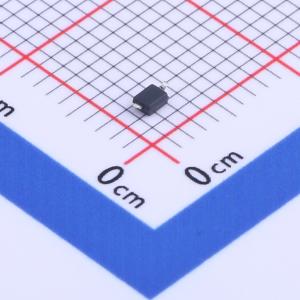

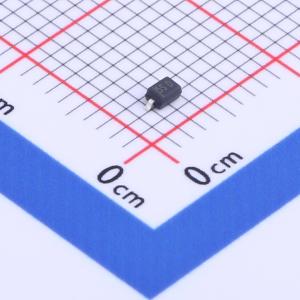

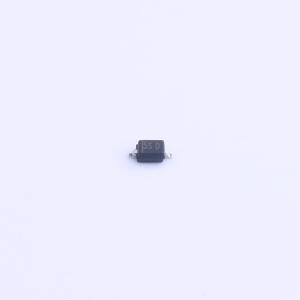

ESDSLC3V3D3B
1-线双向超低电容瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：截止电压：5V。 每条线路根据IEC61000-4-2（ESD）的最大瞬态保护：±30V（接触）。 IEC61000-4-4（EFT）：40A（5/50ns）。 IEC61000-4-5（浪涌）：15A（8/20μs）。 超低电容：CJ = 1.6pF（典型值）。 低泄漏电流：IR < 1nA（典型值）。 低钳位电压：VCL = 12.0V（典型值）@IPP = 16A（TLP）。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESDSLC3V3D3B
- 商品编号
- C2762108
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 210W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.6pF |
商品特性
- 隔离电压：最大5V
- 每条线路的瞬态保护符合IEC61000-4-2（静电放电）：±30kV（接触），IEC61000-4-4（电快速瞬变脉冲群）：40A（5/50ns），IEC61000-4-5（浪涌）：15A（8/20μs）
- 超低电容：典型CJ = 1.6pF
- 低漏电流：典型IR <1nA
- 低钳位电压：典型VCL = 12.0V × 脉冲峰值电流Ipp = 16A（传输线脉冲测试）
- 固态硅技术
