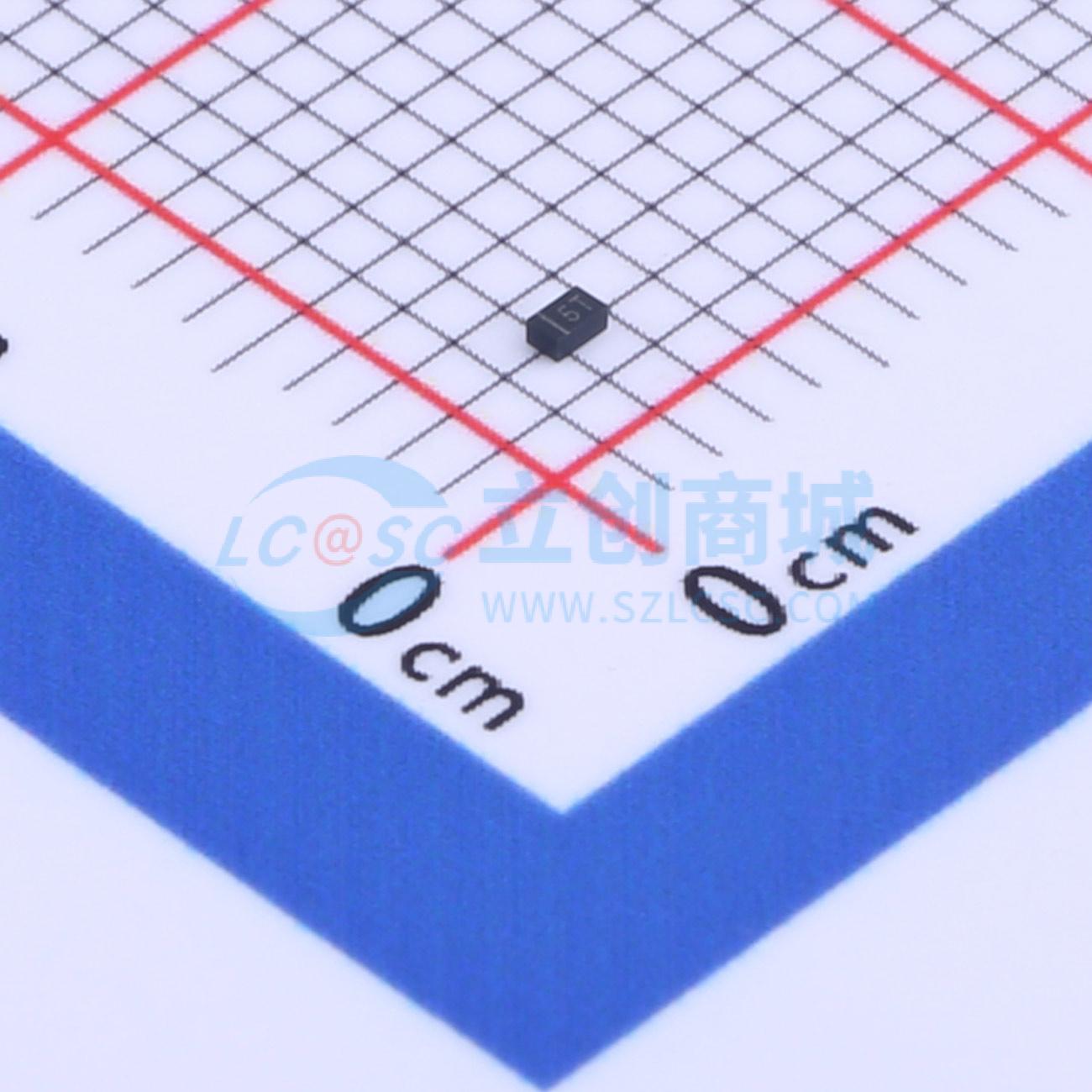

温馨提醒：图片仅供参考，商品以实物为准
ESDSLC5V0LB
双向ESD 5V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：截止电压：最大5V。 每条线路根据IEC61000-4-2（ESD）的瞬态保护：±30kV（接触）。 根据IEC61000-4-5（浪涌）：7A（8/20μs）。 超低电容：CJ = 0.8pF（典型值）。 超低漏电流：IR < 1nA（典型值）。 低钳位电压：VCL = 13.0V（典型值），IPP = 16A（TLP）。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESDSLC5V0LB
- 商品编号
- C2762104
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 77W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品特性
- 耐受电压：最大5V
- 每条线路的瞬态保护符合IEC61000-4-2（静电放电）：±30KV（接触），IEC61000-4-5（浪涌）：7A（8/20μs）
- 超低电容：典型CJ = 0.8pF
- 超低漏电流：典型lR < 1nA
- 低钳位电压：典型VCL = 13.0V × 脉冲峰值电流Ipp = 16A（传输线脉冲法TLP）
- 固态硅技术
