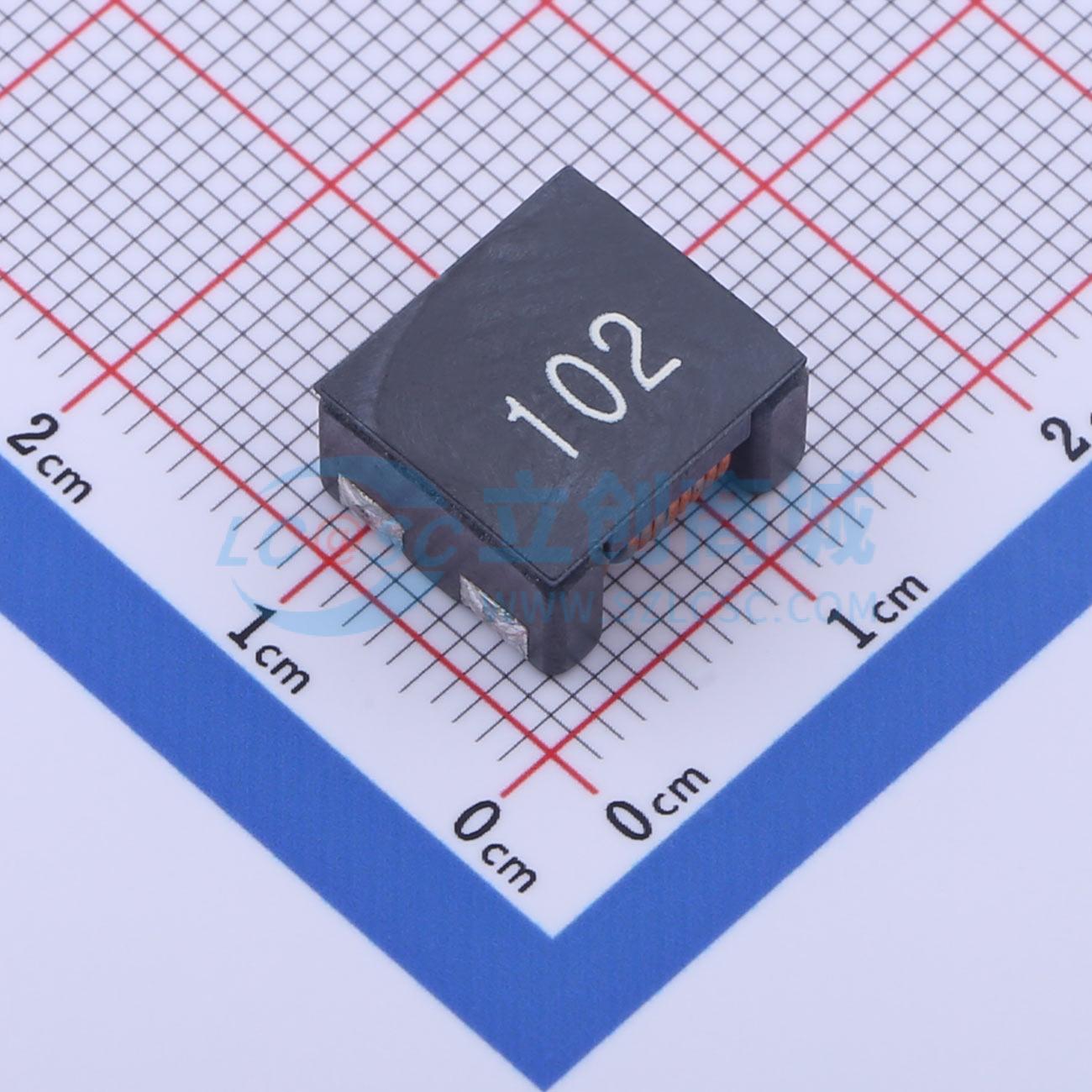

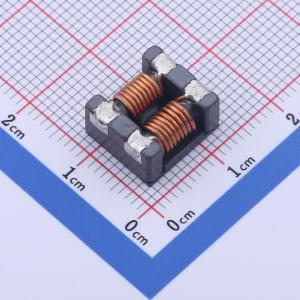

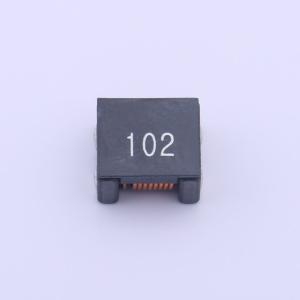

温馨提醒：图片仅供参考，商品以实物为准
SCM1211F-102Y
两路 贴片共模滤波器 阻抗1kΩ@100MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：两个相同圈数的线圈绕制在同一磁体上，实现共模噪声的抑制。 采用紧凑的SMD封装工艺，节省PCB空间。 工作温度范围： -55℃~ +125℃。应用：数据线、信号线的共模噪声抑制。 电源线的共模噪声抑制80VDC(42VAC)
- 品牌名称
- KOHERelec(科或)
- 商品型号
- SCM1211F-102Y
- 商品编号
- C2762007
- 商品封装
- SMD-4P,12x10.8mm
- 包装方式
- 编带
- 商品毛重
- 3.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 额定电流 | 6A | |
| 阻抗@频率 | 1kΩ@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 125V | |
| 直流电阻(DCR) | 14mΩ | |
| 工作温度 | -55℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 两个相同圈数的线圈绕制在同一磁体上，实现共模噪声的抑制
- 采用紧凑的SMD封装工艺，节省PCB空间
- 工作温度范围：-55°C ~ +125°C
应用领域
- 数据线、信号线的共模噪声抑制
- 电源线的共模噪声抑制80VDC(42VAC)
- EMI对策用
- 特别适用于USB、CAN、IEEE194(FireWire)、HDMI、LVDS、LAN等线路的电磁干扰抑制
