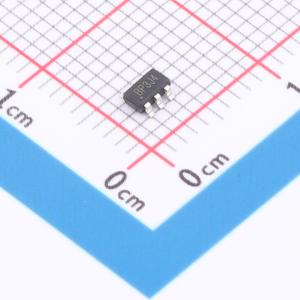

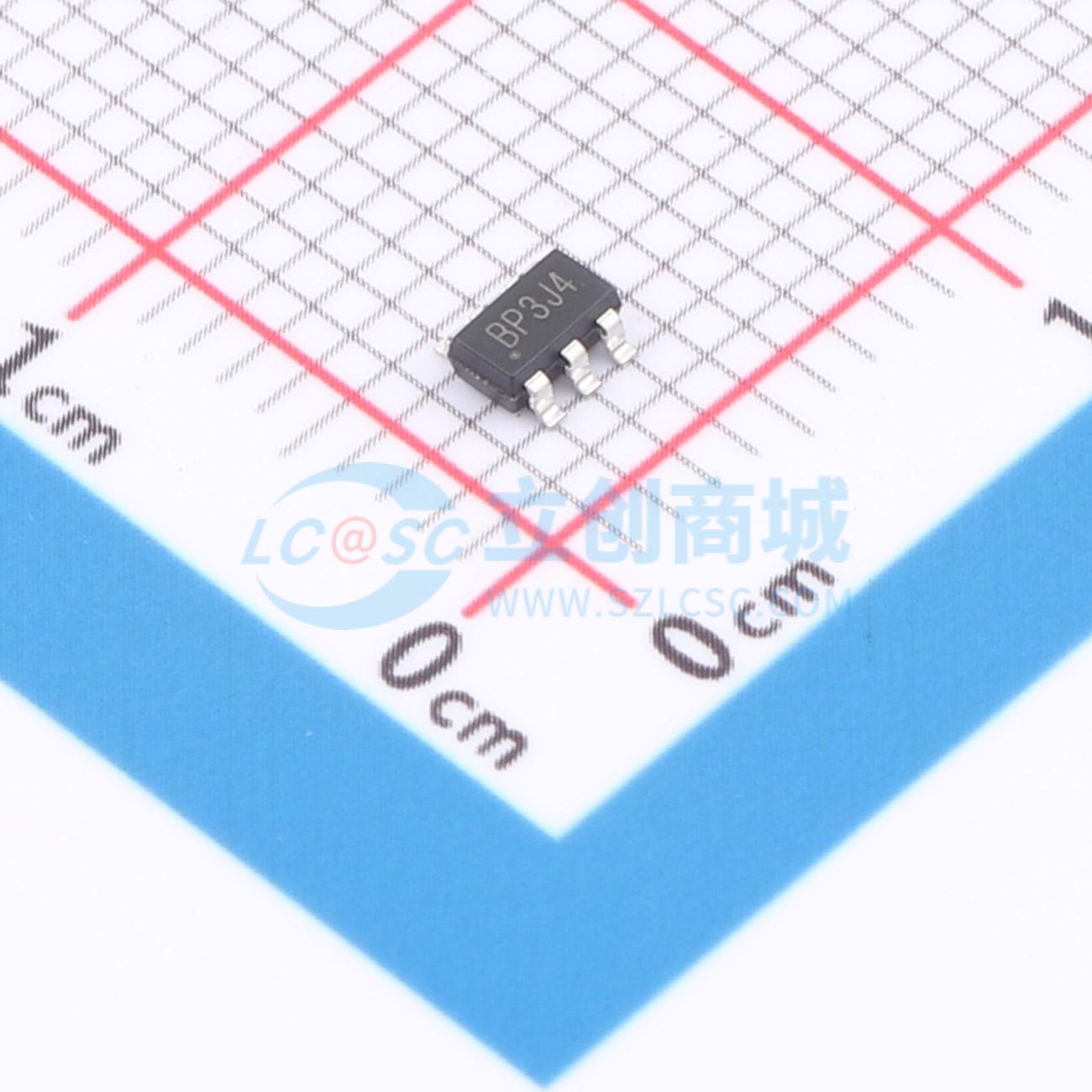

AP3190PW6-7
0V~25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3190PW6-7
- 商品编号
- C27131121
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.453克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 0V~25V | |
| 开关频率 | 60kHz；80kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR | |
| 输出电压 | 0V~15.7V | |
| 反馈方式 | 原边反馈 |
商品概述
AP3190P是一款高性能离线原边反馈AC/DC电源控制器。它专为需要轻载高效率和高性价比的应用而设计。采用多模式控制方案，AP3190P也能在满载条件下实现高转换效率。在重载和低输入电压条件下，AP3190P工作在准谐振模式以实现高性能。当负载降低时，它将进入固定开关频率工作模式。为优化产品性能，固定频率在高输入电压和低输入电压下不同。在轻载或无载条件下，芯片将工作在突发模式以最小化功耗。AP3190P设计为允许瞬态峰值功率偏移以应对峰值负载。这意味着当峰值事件消失时，过流保护参考值可增加至1.75倍。AP3190P提供全面的保护功能而无需额外电路。它包含VCC过压保护、输出过压保护、输出短路保护等。AP3190P可通过外部NTC电阻实现可调过温保护。在高输入电压无载条件下，其输入功耗小于65mW。AP3190P采用SOT26封装。
商品特性
- 轻载高效率的突发模式工作（在10%负载下效率 > 80%）
- 为峰值负载提供瞬态峰值功率偏移
- 原边控制，无需光耦
- 65mW无载输入功耗
- 可调过温保护
- 多模式准谐振/自适应模式以改善音频噪声和效率
- 准谐振模式实现更高效率和更优电磁干扰性能
- 完全无铅且符合RoHS标准
- 无卤素和无锑的“绿色”器件
应用领域
- 物联网离线电源
- 智能音箱
- 机顶盒电源
- 网络适配器
