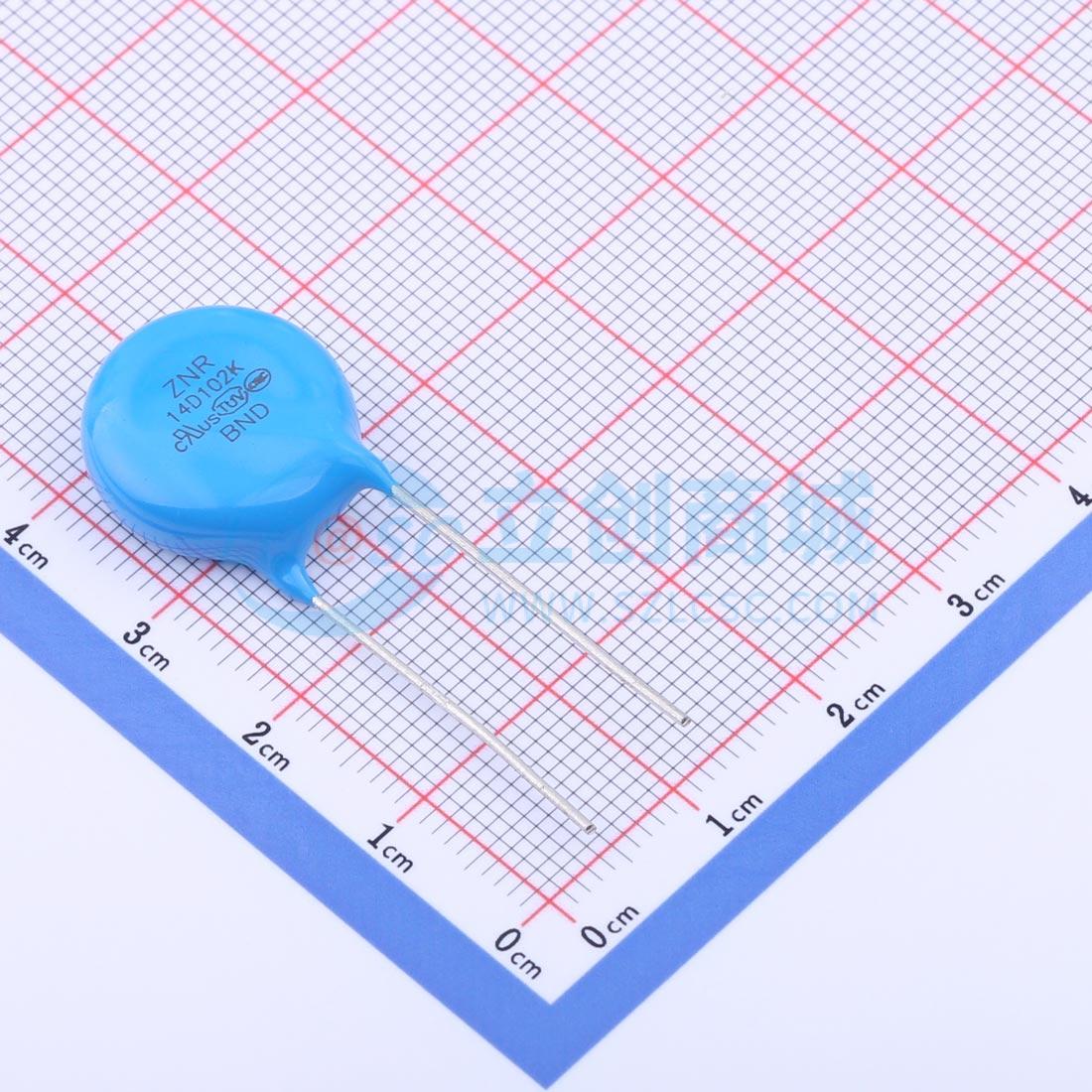

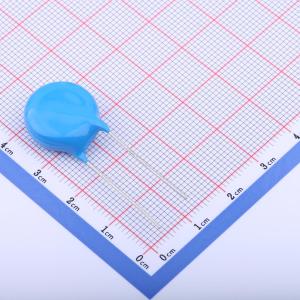

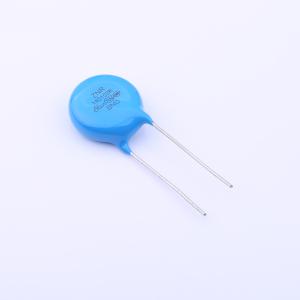

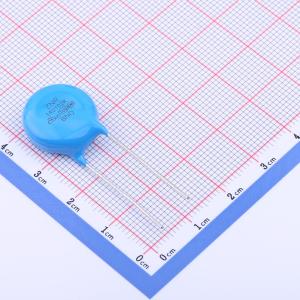

RM14D102KD1IE100

钳位电压1650V 190焦耳插件压敏电阻

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 压敏电阻是一种具有在一定的电压条件下支援电流急速流出的电压-电流特性的产品。压敏电阻的作用是保护在电子线路中的电子元器件免受过电压的影响。当有脉冲施加在电路上时，脉冲电流限制脉冲电压在压敏电阻的限制电压 Vc 之内。由于吸收异常电压和电流脉冲的特性，压敏电阻可非常高效的保护电子器件。
品牌名称: Dersonic(德尔创)
商品型号: RM14D102KD1IE100
商品编号: C2761670
商品封装: 插件,P=7.5mm
包装方式: 袋装
商品毛重: 4.29克(g)

商品参数

商品概述

压敏电阻是一种具有在一定的电压条件下支援电流急速流出的电压 - 电流特性的产品。压敏电阻的作用：保护在电子线路中的电子元器件免受过电压的影响。当有脉冲(脉冲电流Is：由脉冲电压Vs和阻抗Zs决定)施加在电路上时，脉冲电流（Is）限制脉冲电压在压敏电阻的限制电压Vc之内。由于可承受电压大于最大的限定电压，电路可以长时间的免于脉冲电压的损坏。压敏电阻器可作为电子和电气设备的保护装置，通过吸收异常电压和闪电脉冲起作用。

商品特性

符合RoHS 2.0、REACH及無鹵
安規認證：18V~360V is only applicable to GB/T 10193 - 1997, GB/T 10194 - 1997
10D, 14D, 20D系列Additional test for: Annex Q of IEC 60950 - 1:2005/A2:2013, clause 14.13 of IEC 60065:2014 and clause G.8.1 of IEC 62368 - 1:2018
标准型85℃到125℃降额系数为2.5%/℃
儲存溫度範圍: -55°C~+125°C
絕緣電壓: 2500V 60s (body Insulation)

应用领域

消費電子產品：電視機、音訊輸出設備、安全插座、機上盒等
工業產品：馬達、半導體元件、繼電器、電磁開關、電源線路、三相整流線路、自動控制線路等
通信設備：電話機、傳真機、交換機等
電腦：電腦、顯示器、印表機、掃描器、電源、電源適配器等
汽車電子產品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	压敏电阻
	压敏电压	1kV
	钳位电压	1.65kV
	工作电压(DC)	825V
	工作电压(AC)	625V

	属性	参数值
	峰值浪涌电流	4.5kA
	能量	190J
	静态电容	200pF@1kHz
	静态功率	600mW
	脚间距	7.5mm
