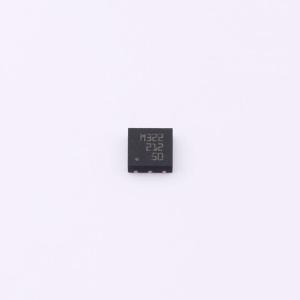

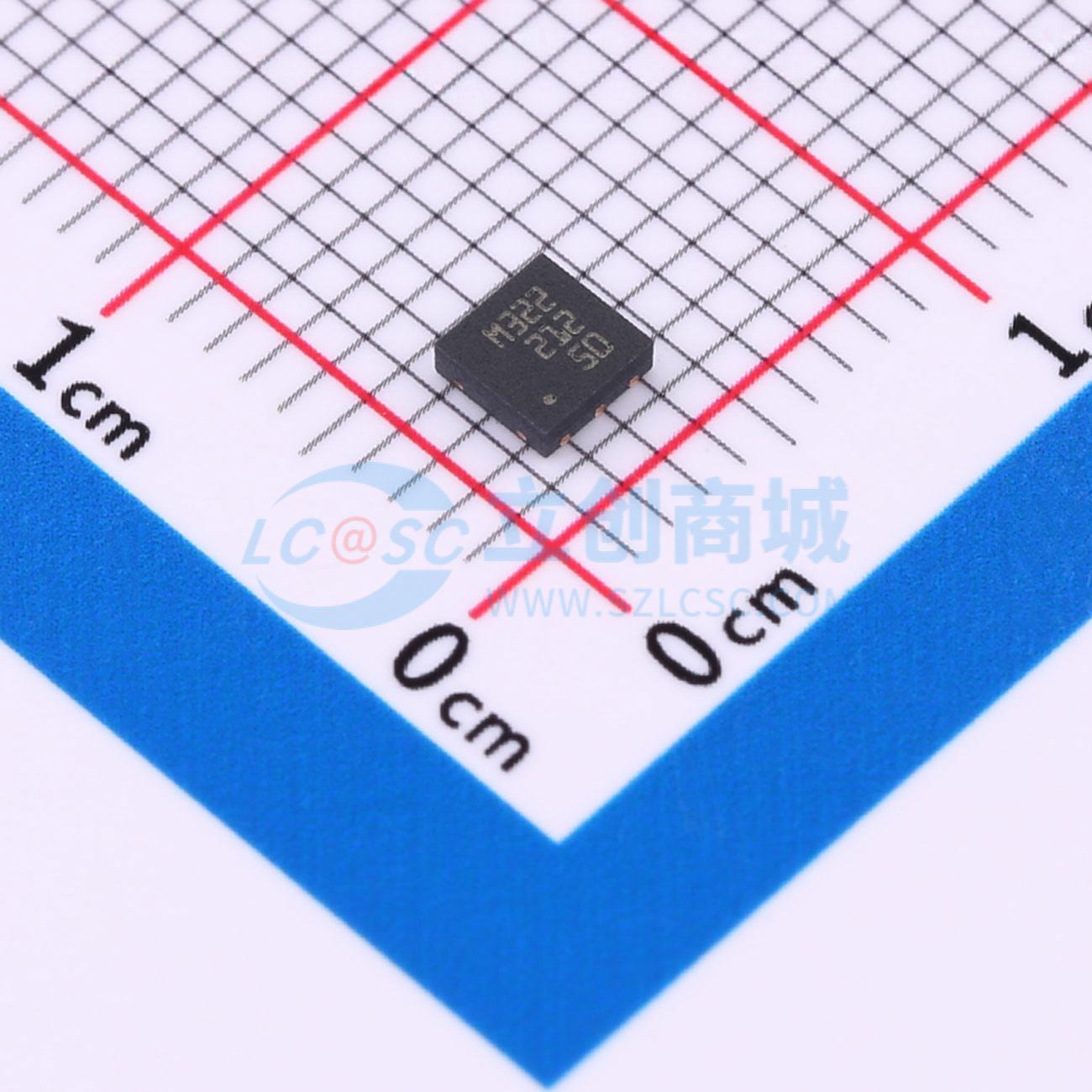

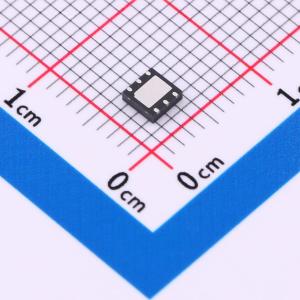

LDL212PU50R
5V 1.2A 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LDL212可在2.5 V至18 V的输入电压范围内提供最高1.2 A的电流，在1.2 A电流下的典型压差为350 mV。该器件在120 Hz时的电源抑制比高达87 dB，在100 kHz时超过40 dB，使其适用于开关电源（SMPS）的直接稳压以及直流 - 直流转换器中的二次线性稳压。通过使能逻辑控制功能，LDL212可进入关断模式，从而降低总电流消耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDL212PU50R
- 商品编号
- C2761339
- 商品封装
- DFN-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.146667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 5V | |
| 输出电流 | 1.2A | |
| 电源纹波抑制比(PSRR) | 87dB@(120Hz) | |
| 压差 | 350mV@(1.2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 250uA | |
| 噪声 | 60uVrms | |
| 功能特性 | 输入欠压保护；使能控制；热关断；过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LDL212可从2.5V至18V的输入电压范围提供最大1.2A的电流，典型压差为350mV@1.2A。其在120Hz时的高电源抑制比（PSRR）为87dB，在100kHz时超过40dB，适用于开关电源（SMPS）的直接调节以及DC-DC转换器中的次级线性调节。LDL212可通过使能逻辑控制功能进入关断模式，降低总电流消耗。该器件还包含电流限制、安全工作区（SOA）和热保护功能。
商品特性
- 输入电压范围2.5V至18V，最大额定值20V
- 固定输出电压可选1.2V至12V（100mV步长，1.2V至6.6V为50mV步长），可调版本输出电压范围1.18V至VIN - VDROP(MAX)
- 保证输出电流1.2A
- 典型压差350mV@1.2A
- 具备欠压锁定功能
- 具备使能功能
- 内部热、电流和功率限制
- 高电源抑制比：120Hz时87dB，1kHz时75dB
- 工作温度范围-40℃至125℃
- 封装类型：SO-8翼型塑料微封装、DFN6(3x3)和DFN6(2x2)
应用领域
- 消费类产品
- 工业产品
- 开关电源（SMPS）
- 负载点
- DC-DC后调节
