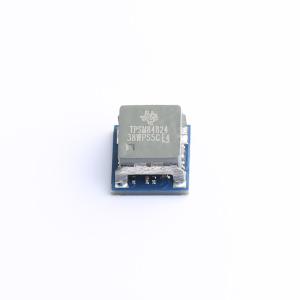

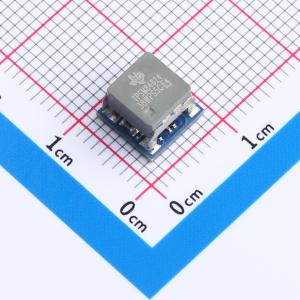

TPSM84824MOLR

4.5V至17V输入、0.6V至10V输出、8A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用紧凑型 7.5x7.5mm 封装尺寸的 4.5V 至 17V 输入、0.6V 至 10V 输出、8A 电源模块 24-QFM -40 to 105
品牌名称: TI(德州仪器)
商品型号: TPSM84824MOLR
商品编号: C2761172
商品封装: QFM-24(7.5x7.5)
包装方式: 编带
商品毛重: 0.976克(g)

商品参数

商品概述

TPSM84824电源模块是一款易于使用的集成式电源，它在一个小型QFM封装内整合了一个带有功率MOSFET的8A直流/直流转换器、一个屏蔽式电感器和多个无源器件。该电源解决方案仅使用了6个外部组件，同时仍能够调整关键参数以满足特定的设计要求。通过使用TurboTrans™功能可实现超快速瞬态响应。TurboTrans允许对瞬态响应进行优化，以减少输出电压偏离，并降低所需的输出电容。 7.5mm×7.5mm×5.3mm、24引脚QFM封装易于焊接到印刷电路板上，并且具有出色的功率耗散能力。TPSM84824极具灵活性且拥有很多特性，包括正常电源、可编程UVLO、跟踪、预偏置启动以及过流和过热保护，从而使其成为向各种器件和系统供电的出色产品。

商品特性

集成电感器电源解决方案
7.5mm×7.5mm×5.3mm QFM封装
所有引脚均分布在封装外围
输入电压范围：4.5V至17V
宽输出电压范围：0.6V至10V
效率高达96%
可调节固定开关频率（200kHz至1.6MHz）
支持与外部时钟同步
超快速负载阶跃响应(TurboTrans™)
电源正常输出
符合EN55011 B类辐射EMI限制
工作环境温度范围： -40°C至 +105°C
工作IC结温范围： -40°C至 +150°C
使用TPSM84824并借助WEBENCH Power Designer创建定制设计方案

应用领域

电信和无线基础设施
工业自动化测试设备
企业交换和存储应用
高密度分布式电源系统

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~17V
	输出电压(Vout)	600mV~10V
	输出电流(最大值)	8A
	转换效率	96%
	最大容性负载	1500uF

	属性	参数值
	开关频率	450kHz
	纹波噪声	16mVp-p
	特性	过流保护；过热保护
	长度	7.5mm
	宽度	7.5mm
	高度	5.3mm
	工作温度	-40℃~+105℃
