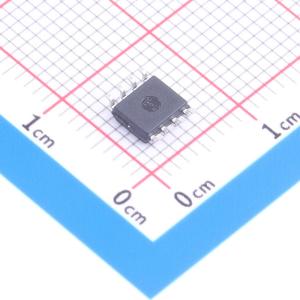

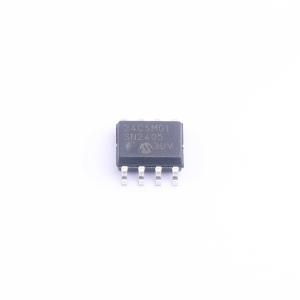

温馨提醒：图片仅供参考，商品以实物为准
24CSM01T-I/SN
1 Mbit I²C串行EEPROM，具备高速模式、安全寄存器和纠错码逻辑，支持制造商识别功能，有多种数据保护选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- 24CSM01T-I/SN
- 商品编号
- C27088139
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 3.4MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 5uA | |
| 读取访问时间(tA) | 400ns；70ns |
商品概述
该器件提供1兆比特的串行电可擦可编程只读存储器，采用支持3.4兆赫高速模式的I²C串行接口。内部组织为131,072个8位字节。该器件允许最多八个器件共享一条公共I²C总线，并能在1.7伏至5.5伏的宽电压范围内工作。该器件包含一个与主存储阵列分离的4千比特安全寄存器。安全寄存器的前半部分为只读，包含工厂预编程的128位序列号。该128位只读序列号之后是额外的2千比特用户可编程电可擦可编程只读存储器。用户可编程部分可通过软件序列永久写保护。该器件还包含一个配置寄存器，允许配置写保护行为。一旦设置好所需配置，配置寄存器可被永久锁定。为增强可靠性，该器件采用内置错误校正码方案。该方案可在四字节读取中纠正最多一个错误读取位。配置寄存器包含一个只读的错误校正状态锁存器。该器件支持I²C制造商识别命令。
商品特性
- 1兆比特容量，内部组织为131,072 x 8位
- 支持字节或页写入，页大小最多256字节
- 支持字节或顺序读取
- 自定时写周期
- 支持3.4兆赫高速模式
- 支持1兆赫、400千赫和100千赫标准
- 输出斜率控制以减少地弹噪声
- 施密特触发器输入以抑制噪声
- 预编程的128位序列号
- 用户可编程且可锁定的256字节身份页面
- 内置错误校正码逻辑
- 支持I²C制造商识别功能
- 硬件写保护引脚提供全阵列数据保护
- 通过配置寄存器提供增强型软件写保护
- 工作电压范围1.7伏至5.5伏
- 写入电流最大值3.0毫安
- 读取电流最大值1.0毫安
- 待机电流1微安
- 擦写次数超过一百万次
- 数据保存时间超过200年
- 静电放电保护大于4000伏
- 工业温度范围：-40摄氏度至+85摄氏度
- 扩展温度范围：-40摄氏度至+125摄氏度
- 符合汽车AEC-Q100标准
应用领域
- 消费应用
- 工业应用
