- 描述
- 超低功耗48 MHz Arm CorteX-M23内核,最高128-KB代码闪存,16-KB SRAM,电容感应单元(CTSU2),12位A/D转换器,安全和保护功能。该MCU集成了多个系列的软件和引脚兼容的基于Arm的32位内核,共享一套通用的瑞萨外设,以促进设计的可扩展性。本系列MCU采用节能型Arm CorteX-M23 32位内核,特别适用于成本敏感和低功耗应用,具有以下特点:- 最高128-KB代码闪存- 16-KB SRAM- 12位A/D转换器(ADC12)- 安全功能MCU提供多种连接选项,包括:- 串行通信接口(SCI) X4 – 异步接口 – 8位时钟同步接口 – 简单IIC – 简单SPI – 智能卡接口- 串行外设接口(SPI) X1- I2C总线接口(IIC) X1模拟特性包括:- 12位A/D转换器(ADC12)- 低功耗模拟比较器(ACMPLP) X2- 温度传感器(TSN)定时器包括:- 通用PWM定时器32位(GPT32) X1- 通用PWM定时器16位(GPT16) X6- 低功耗异步通用定时器(AGT) X2- 看门狗定时器(WDT)安全特性包括:- SRAM奇偶校验错误检查- 闪存区域保护- ADC自诊断功能- 时钟频率精度测量电路(CAC)- 循环冗余校验(CRC)计算器- 数据操作电路(DOC)- GPT端口输出使能(POEG)- 独立看门狗定时器(IWDT)- GPIO读回电平检测- 寄存器写保护- 主振荡器停止检测- 非法内存访问检测安全和加密特性包括:- AES128/256- 真随机数生成器(TRNG)系统和电源管理特性包括:- 低功耗模式- 实时时钟(RTC)- 事件链接控制器(ELC)- 数据传输控制器(DTC)- 键中断功能(KINT)- 上电复位- 低压检测(LVD)及电压设置人机界面(HMI)特性包括:- 电容感应单元(CTSU2)时钟源包括:- 主时钟振荡器(MOSC)(1至20 MHz)- 辅助时钟振荡器(SOSC)(32.768 kHz)- 高速片上振荡器(HOCO)(24/32/48/64 MHz)- 中速片上振荡器(MOCO)(8 MHz)- 低速片上振荡器(LOCO)(32.768 kHz)- HOCO/MOCO/LOCO的时钟微调功能- IWDT专用片上振荡器(15 kHz)通用I/O端口包括:- 最多56个通用I/O端口引脚- 5-V耐压,开漏,输入上拉,可切换驱动能力工作电压:- VCC:1.6至5.5 V温度范围和封装选项:- Ta = -40℃至+85℃: - 64引脚LQFP(14 mm X 14 mm,0.8 mm间距) - 64引脚LQFP(10 mm X 10 mm,0.5 mm间距) - 64引脚BGA(4 mm X 4 mm,0.4 mm间距) - 48引脚LQFP(7 mm X 7 mm,0.5 mm间距) - 48引脚HWQFN(7 mm X 7 mm,0.5 mm间距) - 36引脚LGA(4 mm X 4 mm,0.5 mm间距) - 32引脚LQFP(7 mm X 7 mm,0.8 mm间距) - 32引脚HWQFN(5 mm X 5 mm,0.5 mm间距) - 25引脚WLCSP(2.14 mm X 2.27 mm,0.4 mm间距)- Ta = -40℃至+105℃: - 64引脚LQFP(14 mm X 14 mm,0.8 mm间距) - 64引脚LQFP(10 mm X 10 mm,0.5 mm间距) - 64引脚BGA(4 mm X 4 mm,0.4 mm间距) - 48引脚LQFP(7 mm X 7 mm,0.5 mm间距) - 48引脚HWQFN(7 mm X 7 mm,0.5 mm间距) - 36引脚LGA(4 mm X 4 mm,0.5 mm间距) - 32引脚LQFP(7 mm X 7 mm,0.8 mm间距) - 32引脚HWQFN(5 mm X 5 mm,0.5 mm间距) - 25引脚WLCSP(2.14 mm X 2.27 mm,0.4 mm间距)

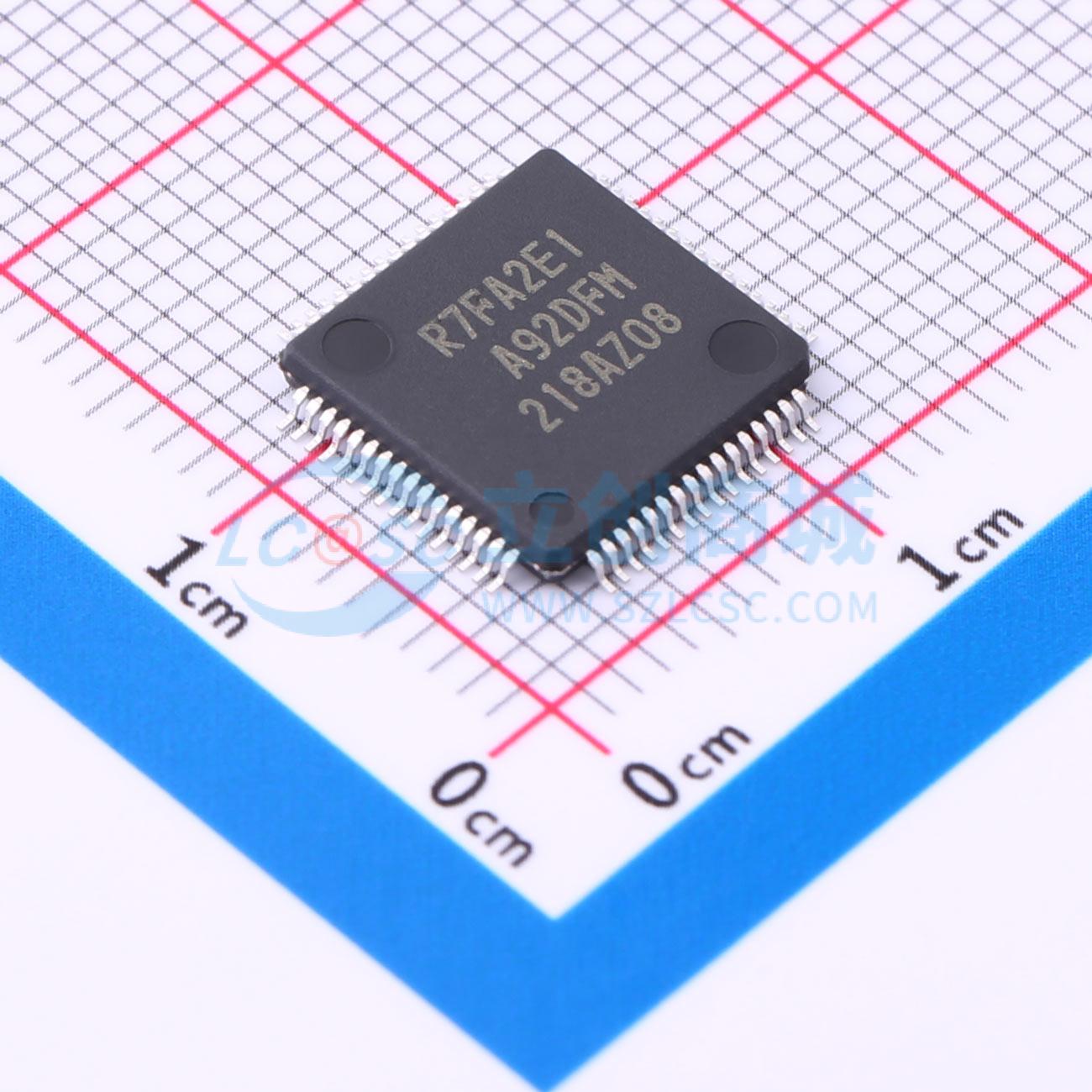

- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- R7FA2E1A92DFM#AA0
- 商品编号
- C2760369
- 商品封装
- LFQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M23 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 4KB | |
| I/O数量 | 53 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗48 MHz Arm CorteX-M23内核,最高128-KB代码闪存,16-KB SRAM,电容感应单元(CTSU2),12位A/D转换器,安全和保护功能。
该MCU集成了多个系列的软件和引脚兼容的基于Arm的32位内核,共享一套通用的瑞萨外设,以促进设计的可扩展性。本系列MCU采用节能型Arm CorteX-M23 32位内核,特别适用于成本敏感和低功耗应用,具有以下特点:
- 最高128-KB代码闪存
- 16-KB SRAM
- 12位A/D转换器(ADC12)
- 安全功能
MCU提供多种连接选项,包括:
- 串行通信接口(SCI) X4 – 异步接口 – 8位时钟同步接口 – 简单IIC – 简单SPI – 智能卡接口
- 串行外设接口(SPI) X1
- I2C总线接口(IIC) X1
模拟特性包括:
- 12位A/D转换器(ADC12)
- 低功耗模拟比较器(ACMPLP) X2
- 温度传感器(TSN)
定时器包括:
- 通用PWM定时器32位(GPT32) X1
- 通用PWM定时器16位(GPT16) X6
- 低功耗异步通用定时器(AGT) X2
- 看门狗定时器(WDT)
安全特性包括:
- SRAM奇偶校验错误检查
- 闪存区域保护
- ADC自诊断功能
- 时钟频率精度测量电路(CAC)
- 循环冗余校验(CRC)计算器
- 数据操作电路(DOC)
- GPT端口输出使能(POEG)
- 独立看门狗定时器(IWDT)
- GPIO读回电平检测
- 寄存器写保护
- 主振荡器停止检测
- 非法内存访问检测
安全和加密特性包括:
- AES128/256
- 真随机数生成器(TRNG)
系统和电源管理特性包括:
- 低功耗模式
- 实时时钟(RTC)
- 事件链接控制器(ELC)
- 数据传输控制器(DTC)
- 键中断功能(KINT)
- 上电复位
- 低压检测(LVD)及电压设置
人机界面(HMI)特性包括:
- 电容感应单元(CTSU2)
时钟源包括:
- 主时钟振荡器(MOSC)(1至20 MHz)
- 辅助时钟振荡器(SOSC)(32.768 kHz)
- 高速片上振荡器(HOCO)(24/32/48/64 MHz)
- 中速片上振荡器(MOCO)(8 MHz)
- 低速片上振荡器(LOCO)(32.768 kHz)
- HOCO/MOCO/LOCO的时钟微调功能
- IWDT专用片上振荡器(15 kHz)
通用I/O端口包括:
- 最多56个通用I/O端口引脚
- 5-V耐压,开漏,输入上拉,可切换驱动能力
工作电压:
- VCC:1.6至5.5 V
温度范围和封装选项:
-
Ta = -40℃至+85℃:
- 64引脚LQFP(14 mm X 14 mm,0.8 mm间距)
- 64引脚LQFP(10 mm X 10 mm,0.5 mm间距)
- 64引脚BGA(4 mm X 4 mm,0.4 mm间距)
- 48引脚LQFP(7 mm X 7 mm,0.5 mm间距)
- 48引脚HWQFN(7 mm X 7 mm,0.5 mm间距)
- 36引脚LGA(4 mm X 4 mm,0.5 mm间距)
- 32引脚LQFP(7 mm X 7 mm,0.8 mm间距)
- 32引脚HWQFN(5 mm X 5 mm,0.5 mm间距)
- 25引脚WLCSP(2.14 mm X 2.27 mm,0.4 mm间距)
-
Ta = -40℃至+105℃:
- 64引脚LQFP(14 mm X 14 mm,0.8 mm间距)
- 64引脚LQFP(10 mm X 10 mm,0.5 mm间距)
- 64引脚BGA(4 mm X 4 mm,0.4 mm间距)
- 48引脚LQFP(7 mm X 7 mm,0.5 mm间距)
- 48引脚HWQFN(7 mm X 7 mm,0.5 mm间距)
- 36引脚LGA(4 mm X 4 mm,0.5 mm间距)
- 32引脚LQFP(7 mm X 7 mm,0.8 mm间距)
- 32引脚HWQFN(5 mm X 5 mm,0.5 mm间距)
- 25引脚WLCSP(2.14 mm X 2.27 mm,0.4 mm间距)
