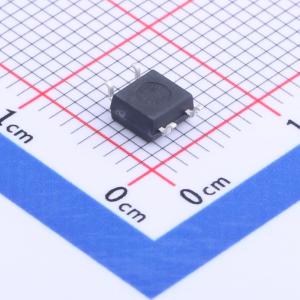

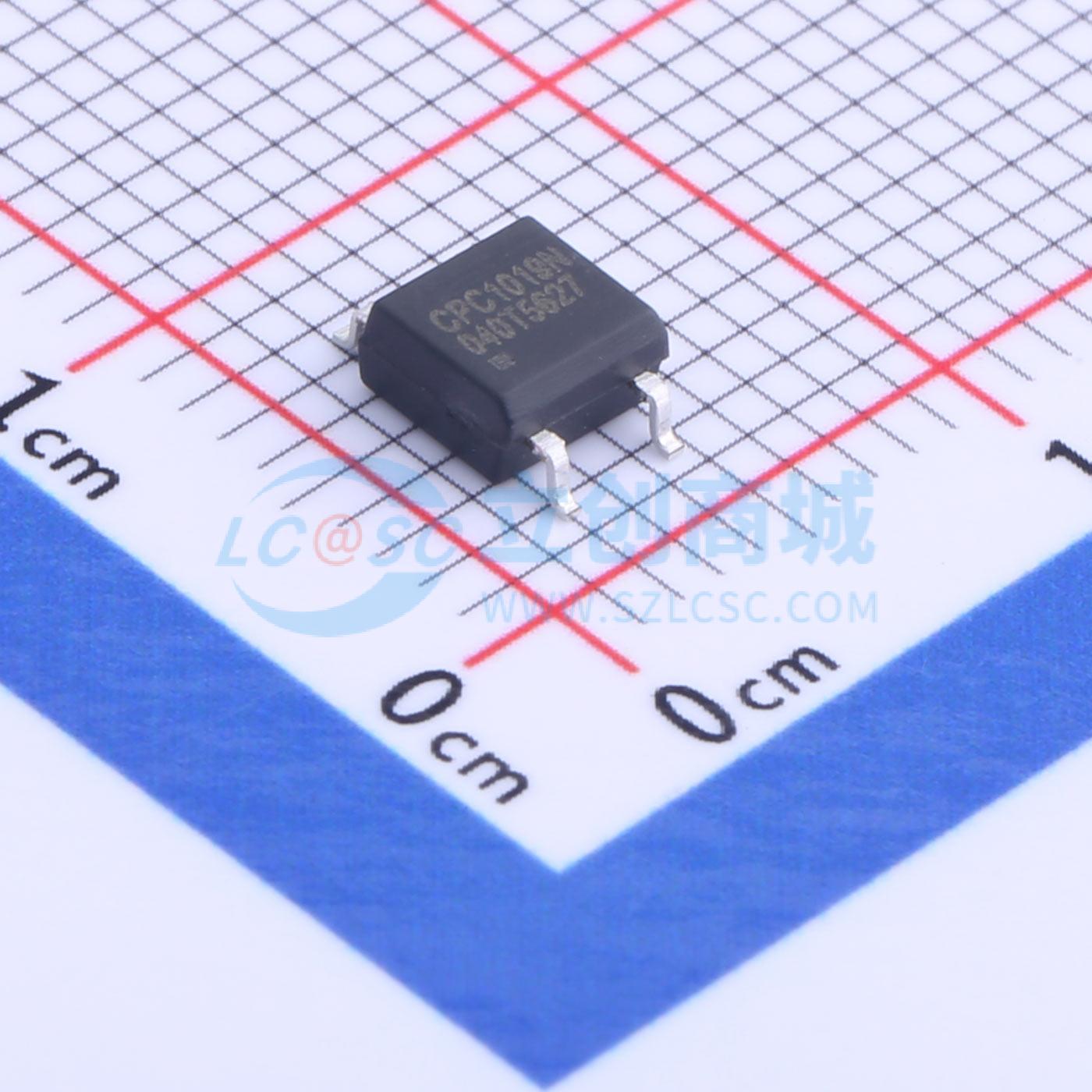

CPC1019N
1 Form A(SPSTNO) 负载AC,DC 负载电压60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- CPC1019N
- 商品编号
- C2760117
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 继电器触点形式 | 1 Form A(SPST-NO) | |
| 适用负载类型 | - | |
| 正向压降 | 1.2V | |
| 负载电压 | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 连续负载电流 | 1A；750mA | |
| 导通电阻 | 350mΩ | |
| 隔离电压(rms) | 1.5kV | |
| 导通时间(Ton) | 400us | |
| 截止时间(Toff) | 400us |
商品概述
CPC1019N是一款微型、低压、低导通电阻、单刀常开（1-Form-A）固态继电器，采用小型4引脚SOP封装。 CPC1019N采用OptoMOS技术，包含一个高效红外LED，该LED与高效MOSFET输出开关进行光耦合，可提供1500Vrms的输入输出隔离。 双模垂直结构封装打造出一款非常紧凑的固态继电器，非常适合替代体积更大、可靠性较低的簧片继电器和机电继电器。
商品特性
- 低导通电阻：0.6Ω
- 低驱动电流：2mA
- 高负载电流：750mA
- 1500Vrms输入/输出隔离
- 全固态
- 紧凑的4引脚SOP封装
- 无需缓冲电路，无电弧
- 不产生EMI/RFI
- 抗辐射电磁场干扰
- 提供卷带包装版本
- 阻燃等级UL 94 V-0
应用领域
- 安防
- 被动红外探测器（PIR）
- 数据信号传输
- 传感器电路
- 仪器仪表
- 多路复用器
- 数据采集
- 电子开关
- I/O子系统
- 公用事业仪表（燃气、石油、电力和水）
- 医疗设备——患者/设备隔离
- 工业控制
- 自动测试设备（ATE）
