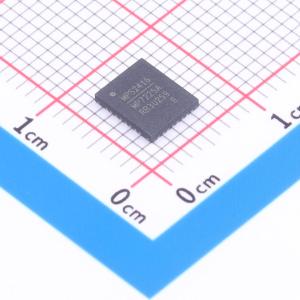

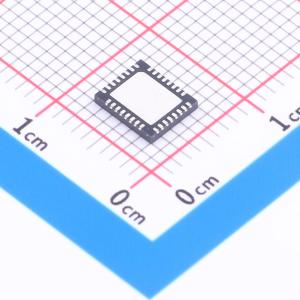

温馨提醒：图片仅供参考，商品以实物为准
MPQ7225AGQJE-0000-AEC1-Z
MPQ7225AGQJE-0000-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ7225AGQJE-0000-AEC1-Z
- 商品编号
- C27059044
- 商品封装
- QFN-32(5x6)
- 包装方式
- 编带
- 商品毛重
- 14.38克(g)
商品参数
参数完善中
商品概述
MPQ7225A是一款16通道电流灌流LED驱动器，每个通道额定输出最高200mA电流，最多可级联16片器件以实现256通道输出解决方案。 MPQ7225A针对动画或动态照明应用进行了优化，每个通道配备12位脉冲宽度调制（PWM）调光以及6位模拟调光寄存器，支持每个通道的独立控制。MPQ7225A设计可用于分布式PCB，带有健壮的高速CAN兼容差分接口。 MPQ7225A具有自适应反馈控制（AFC）功能，可最大化系统效率:前置稳压器（例如降压稳压器）的输出电压可实时调整，从而让所有通道两端的电压保持最小值（200mA下仅需300mV裕量）。 扩频调制（FSS）可优化EMC性能，LED电流压摆率以及通道间相位偏移都可通过数字配置。 MPQ7225A带有故障安全（/FS）指示，可帮助系统设计满足功能安全要求，同时还提供增强型LED开路/短路保护方案（支持打嗝模式和锁存模式）。额外的保护功能包括I引脚开路/短路保护以及热关断。当发生故障时，故障指示引脚拉低，对应故障寄存器会被置位。 MPQ7225A采用QFN-32 (5mm×6mm)封装，符合AEC-Q100认证要求。
商品特性
- 可扩展性:
- 16个通道，单通道最高输出200mA
- 最多可级联16片器件，支持最大256通道输出
- 引脚可配置器件地址
- 面向汽车应用设计:
- 支持最高2.5V冷启动条件
- 工作结温范围:-40℃ 至 +150℃
- 散热更佳，效率优化:
- 自适应反馈控制（AFC）可动态优化前置稳压器输出，200mA下仅需要300mV裕量
- 支持多器件裕量优化
- 通信可靠性高:
- 支持2Mbps CAN兼容差分接口
- 每个通道支持12位脉冲宽度调制（PWM）调光或6位模拟调光
- EMI/EMC优化:
- 可配置相位偏移和压摆率
- 内置时钟扩频（FSS）
- 可选择PWM调光频率
- 符合CISPR25 5级标准
- 额外特性:
- 可提供功能安全文档，支持系统实现ASIL需求
- 故障安全（/FS）引脚和故障寄存器，用于系统保护和诊断
- 支持LED短路（对地短路和对电池短路）保护
- 支持LED开路保护
- 支持热警告和热关断
- 支持ISET引脚开路/短路保护
- 支持一次性可编程（OTP）存储器
- 提供带可焊侧翼的QFN-32 (5mm×6mm)封装
- 提供AEC-Q100 1级产品
应用领域
- 动态/动画尾灯
- 自适应矩阵前大灯
- 日间行车灯(DRL)
- 转向灯
- Puddle灯
