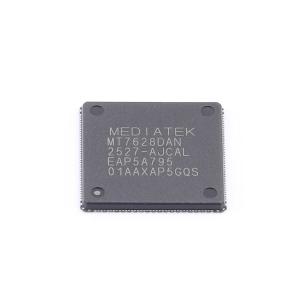

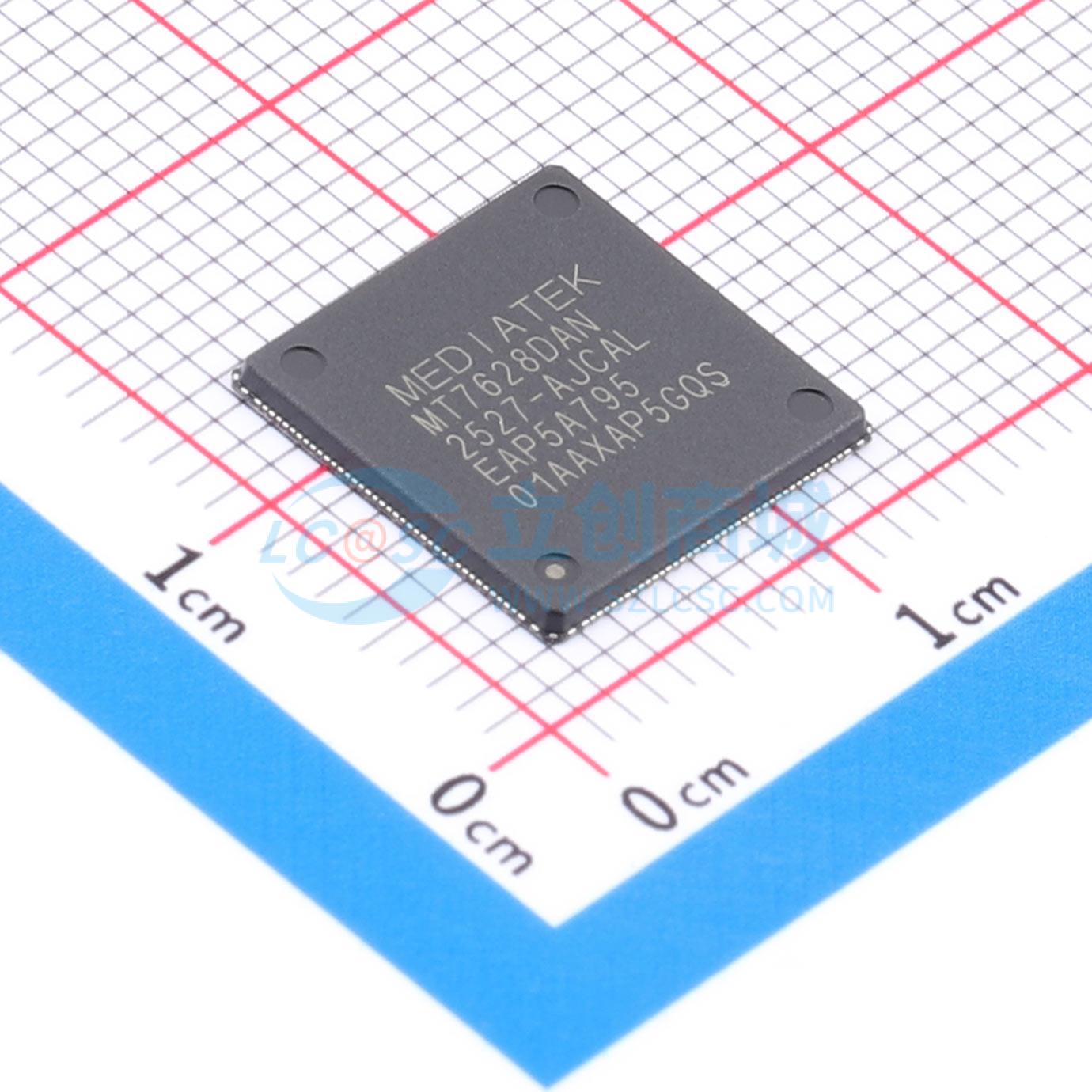

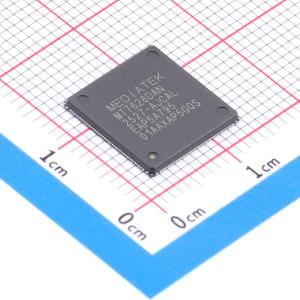

MT7628DAN/A

集成802.11n MAC/BBP和2.4GHz RF/FEM的单芯片路由器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 路由器片上系统包括802.11n MAC和基带、2.4 GHz无线电和FEM、575/580 MHz MIPs 24K CPU核心、5端口10/100快速以太网交换机。可从单个芯片构建AP路由器。嵌入式高性能CPU可轻松处理高级应用，如路由、安全和VoIP。还包括一系列接口以支持各种应用，如用于访问外部存储的USB端口。
品牌名称: MTK(联发科)
商品型号: MT7628DAN/A
商品编号: C2758108

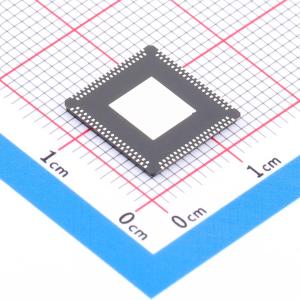

商品封装: QFN-156-EP(12x12)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	无线收发芯片
	接口类型	PCM；I2S；PWM；JTAG；GPIO；I2C；UART；USB；SPI
	工作电压	3.3V；1.8V；1.2V
	应用领域	-

商品概述

MT7628DAN 片上路由器芯片集成了 802.11n MAC 和基带、2.4 GHz 射频和前端模块、一个工作频率为 575/580 MHz 的 MIPS 24KEc CPU 内核以及一个 5 端口 10/100 快速以太网交换机。该芯片包含了构建接入点路由器所需的所有功能。其嵌入式高性能 CPU 能够轻松处理高级应用，例如路由、安全和语音 over IP。MT7628DAN 还提供了一系列接口以支持多种应用，例如用于访问外部存储的 USB 端口。

商品特性

嵌入式 MIPS24KEc (575/580 MHz) CPU，配备 64 KB 指令缓存和 32 KB 数据缓存
2T2R 2.4 GHz，物理层数据速率达 300 Mbps
支持传统 802.11b/g 和高速 802.11n 模式
支持 20/40 MHz 信道带宽
支持反向数据授权
支持最大比合并
支持空时分组码
集成 64 MB DDR2 已知合格裸片
支持 SPI/SD-XC 接口
包含 1 个 USB 2.0 主机接口，1 个 PCIe 根复合体
集成 5 端口 10/100 快速以太网物理层
支持物联网应用
优化的电源管理单元
绿色接入点功能
智能时钟缩放
DDR2 支持片内终端电阻关闭、自刷新模式
支持 I2C、I2S、SPI、PCM、UART、JTAG、GPIO 接口
支持 16 个多基本服务集标识符
支持 WEP64/128、TKIP、AES、WPA、WPA2、WAPI 加密
支持服务质量：无线多媒体、无线多媒体节电
支持 Wi-Fi 保护设置：按钮配置、个人识别码
支持语音企业级功能：802.11k+r
提供接入点固件：Linux 2.6 软件开发工具包、支持 IPv6 的 eCOS

数据手册PDF

放大查看下载PDF

	属性	参数值
	数据速率	300Mbps
	典型应用频率	2.4GHz
	工作温度	-20℃~+55℃
	功能特性	上电复位功能；支持软件复位
