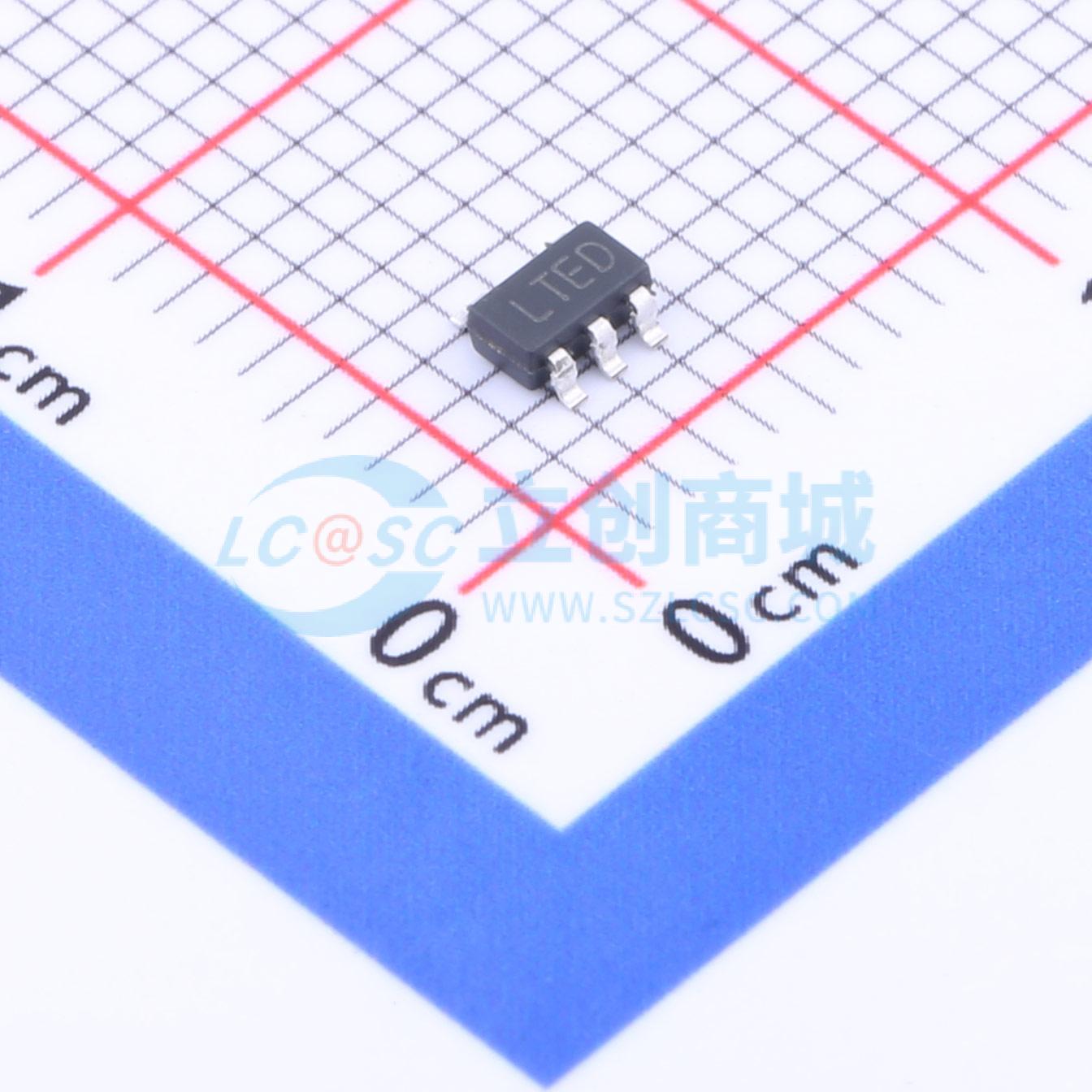

SSP8613

丝印LTED 1.4MHz单节电池DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SSP8613是一款5引脚SOT-23封装的电流模式、内部补偿、固定频率升压开关调节器。它适用于小型、低功耗应用,可在1.1V至10V的输入电压范围内工作,开关频率为1.4MHz。该器件能够使用高度不超过2mm的小型、低成本电容器和电感器。其小尺寸和高开关频率使得完整的DC/DC转换器功能占用的PCB面积小于0.2平方英寸。
品牌名称: Siproin(上海矽朋)
商品型号: SSP8613
商品编号: C2758007
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.101克(g)

商品参数

商品概述

SSP8613是一款采用5引脚SOT - 23封装的电流模式DC/DC转换器。专为小型、低功耗应用设计，它能在低至1.1V的输入电压下工作，开关频率为1.4MHz，允许使用高度为2mm或更小的小型、低成本电容器和电感器。其小巧的尺寸和高开关频率使整个DC/DC转换器功能在PCB板上占用的面积小于0.2平方英寸。现在，多输出电源可为每个输出电压使用单独的稳压器，取代了使用单个稳压器和定制变压器的繁琐准稳压方法。恒定频率、内部补偿的电流模式PWM架构可产生易于滤波的低且可预测的输出噪声。SSP8613上的高压开关额定电压为36V，使该器件非常适合高达34V的升压转换器以及单端初级电感转换器（SEPIC）和反激式设计。在SEPIC设计中，该器件可在3.3V电源下输出5V/200mA，或在四节碱性电池供电下输出5V/175mA。 SSP8613采用5引脚SOT - 23封装。

商品特性

使用小型电容器和电感器
内部补偿
固定频率1.4MHz工作
输入电压低至1.1V仍可工作
单节电池供电可输出3V/30mA
3.3V输入可输出5V/200mA
四节碱性电池供电可输出15V/60mA
高输出电压：高达34V
低关断电流：<1mA
低VCESAT开关：300mA时为300mV
小型5引脚SOT - 23封装

应用领域

数码相机
寻呼机
无绳电话
备用电池
LCD偏置
医疗诊断设备
本地5V或12V电源
外置调制解调器
PC卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~10V
	输出电压	3V~34V
	输出电流	800mA
	开关频率	1.4MHz
	工作温度	-40℃~+85℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	正激式；SEPIC；反激式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
