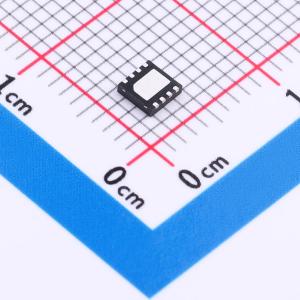

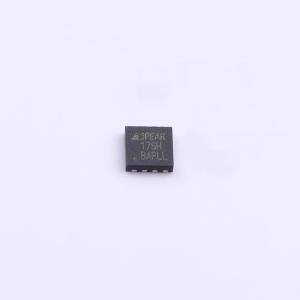

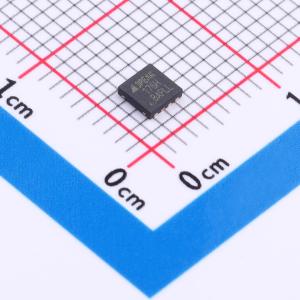

温馨提醒：图片仅供参考，商品以实物为准
TPT75176HL1-DF6R
±15-kV ESD保护、10-Mbps、全故障安全RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT75176HL1-DF6R
- 商品编号
- C2757857
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0841克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1.7mA | |
| 通讯模式 | - | |
| 功能特性 | 热插拔保护；Tx/Rx启用；使能关断 |
商品概述
TPT75176H是一款增强型RS-485收发器，其性能超越TIA/EIA-485-A标准，具备±15-kV IEC-ESD保护，支持3 V至5.5 V电源供电，适用于平衡通信。该器件提供更大的输出电压和更高的数据速率（高达10 Mbps），以满足高速PROFIBUS应用的需求，并提供工业和扩展工业（-40°C至+125°C）温度范围版本。此收发器需要3 V至5.5 V的电源供电，在5 V供电条件下可提供至少2.1 V的差分输出电压。这带来了更好的抗噪性（数据完整性）、更长的传输距离，或者在高达10 Mbps的卓越数据速率下，能够驱动多达三个120 Ω终端电阻的“星型”或其他非标准总线拓扑。接收器输入端采用“全故障安全”设计，确保当接收器输入悬空、短路或已端接但未驱动时，接收器输出保持逻辑高电平。接收器输出端具有高驱动能力（典型值>25 mA @ VOL = 1 V），便于设计光耦隔离接口。TPT75176H提供SOP8、MSOP8和DFN3X3-8封装，工作温度范围为-40°C至125°C。
商品特性
- 高数据速率：5 V供电时达10 Mbps
- 发送器/接收器最大传播延迟：30/50 ns
- 最大偏斜：6 ns
- 全故障安全接收器（开路、短路和端接情况）
- 总线最多可连接256个节点（1/8单位负载）
- 宽电源电压范围：3 V 至 5.5 V
- 低静态电源电流：1.65 mA
- ±15-kV HBM保护
- ±15-kV IEC-ESD保护
- 无铅
应用领域
- PROFIBUS DP和FMS网络
- SCSI "Fast 40"驱动器和接收器
- 电机控制器/位置编码器系统
- 工厂自动化
- 现场总线网络
- 工业/过程控制网络
