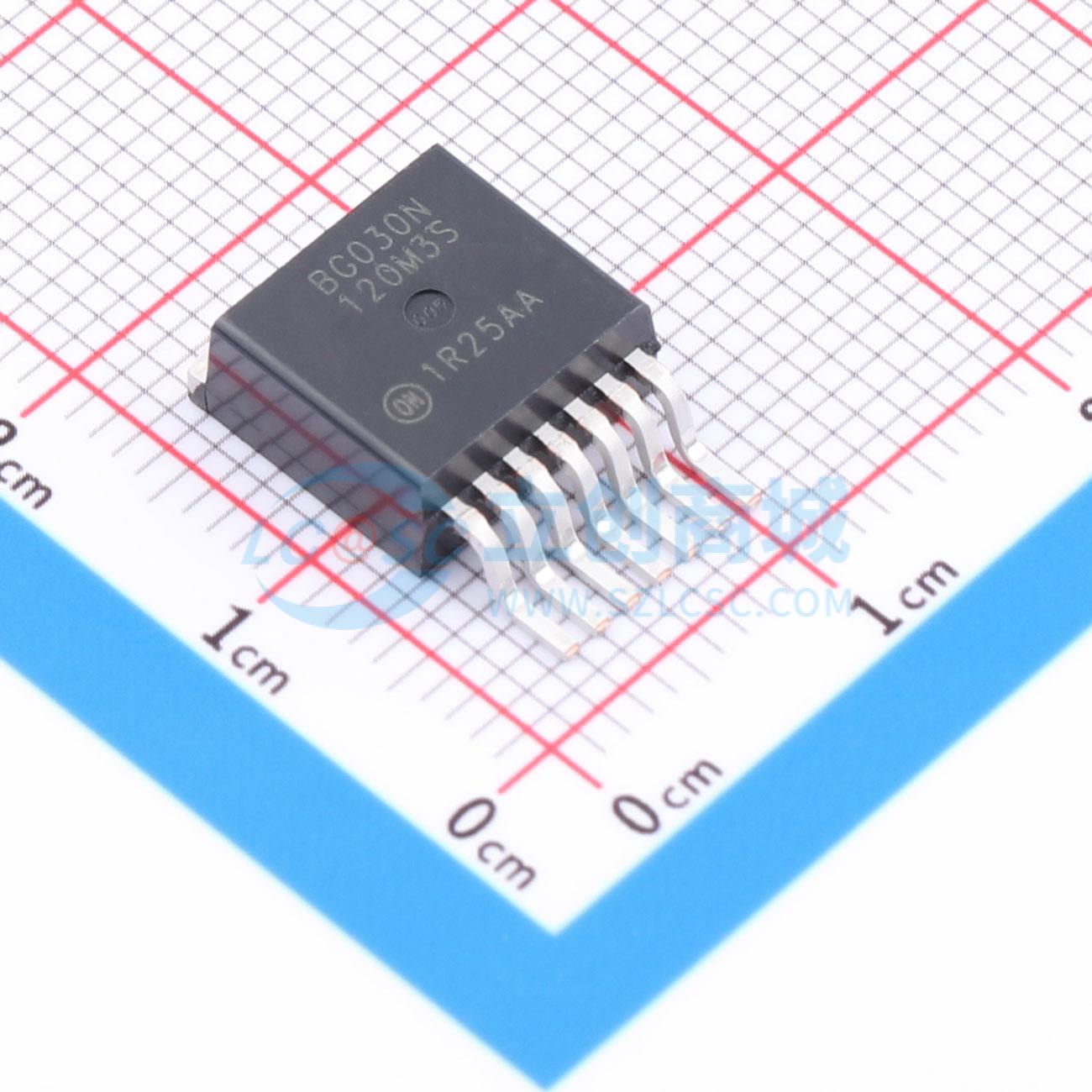

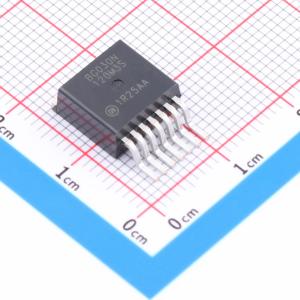

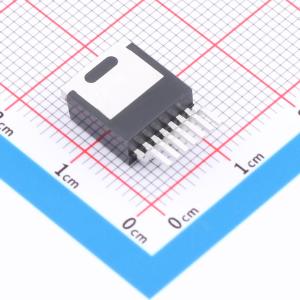

温馨提醒：图片仅供参考，商品以实物为准
NTBG030N120M3S
NTBG030N120M3S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：典型导通电阻RDS(on) = 29mΩ（VGS = 18V时）。 超低栅极电荷QG(tot) = 107nC。 低电容高速开关（Coss = 106pF）。 100%雪崩测试。 该器件无卤，符合RoHS指令豁免条款7a，二级互连无铅。应用：太阳能逆变器。 电动汽车充电站
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTBG030N120M3S
- 商品编号
- C26957503
- 商品封装
- D2PAK-7
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 77A | |
| 耗散功率(Pd) | 348W | |
| 阈值电压(Vgs(th)) | 4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 107nC | |
| 输入电容(Ciss) | 2.43nF | |
| 反向传输电容(Crss) | 9.4pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 106pF | |
| 导通电阻(RDS(on)) | 39mΩ |
