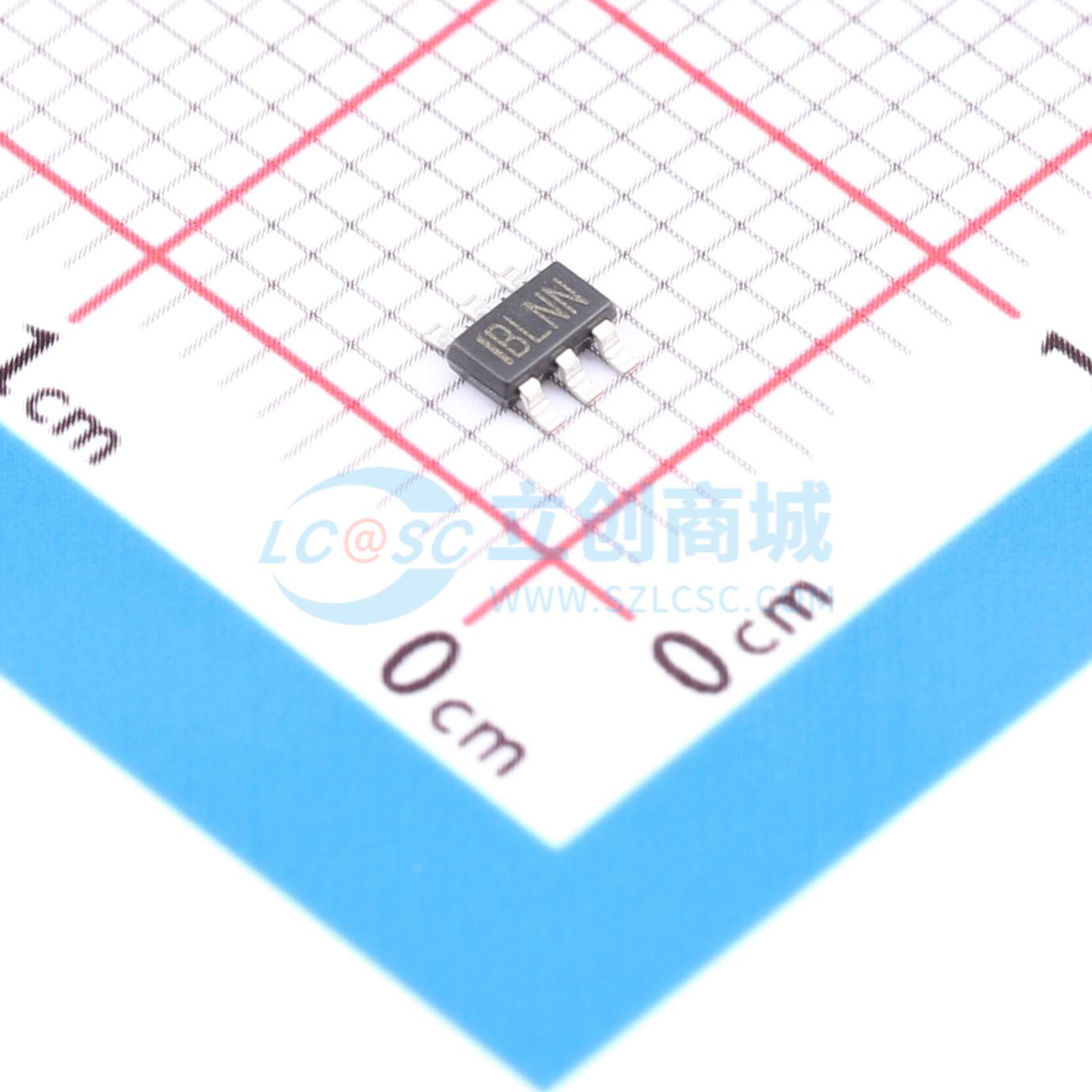

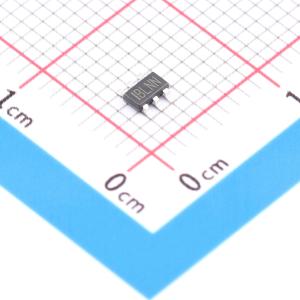

MP6652GJL-0000-Z

MP6652是一款集成了功率MOSFET和霍尔效应传感器的单相无刷直流（BLDC）电机驱动器。它用于驱动单相无刷直流风扇电机，输入电压（VIN）范围为3V至18V。

MP6652通过PWM引脚上的脉冲宽度调制（PWM）信号控制转速。该器件具有内置可配置曲线速度功能，非常适合需要灵活速度曲线控制的散热风扇应用。

MP6652提供转速检测功能。转速检测器（FG/RD引脚）是开漏输出，它输出相对于内部霍尔比较器输出的高低电压，转速越高输出信号频率越高。

完整保护功能包括输入过压保护（OVP）、欠压锁定（UVLO）、堵转保护和热关断。

MP6652提供TSOT23-6-SL和TSOT23-6-L两种封装可选。

• 片上霍尔传感器
• 宽3V至18V工作输入电压（VIN）范围
• 集成功率MOSFET:总导通电阻为850mΩ的高压侧MOSFET（HS-FET）和低压侧MOSFET（LS-FET）
• 可配置启动占空比
• 转速指示FG信号
• 堵转保护故障指示
• 1kHz至100kHz脉冲宽度调制（PWM）输入频率范围
• 固定27kHz输出开关频率（fSW）
• 可配置软开/关换相角度（最大90°）
• 可配置软启动（SS）
• 带自动恢复的堵转保护
• FG输出可选择0.5倍、1倍或2倍原始霍尔频率
• 带自动恢复的热保护
• 内置带自动恢复的输入过压保护（OVP）和欠压锁定（UVLO）
• 提供TSOT23-6-SL和TSOT23-6-L封装

• CPU和GPU风扇
• 无刷直流（BLDC）电机
• 散热风扇
