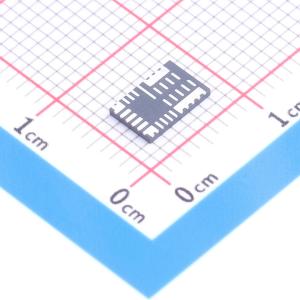

温馨提醒：图片仅供参考，商品以实物为准

MAX20830TAFE+

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20830TAFE+
商品编号: C26941439
商品封装: FC2QFN-16
包装方式: 管装
商品毛重: 1.82克(g)

商品参数

商品概述

MAX20830/MAX20830T是带PMBus接口的全集成高效率降压DC-DC开关稳压器。器件输入电源范围为2.7V至16V，输出可在0.4V至5.8V之间调节，最高可提供30A负载电流。器件的开关频率可在500kHz至2MHz之间配置，可针对尺寸和性能优化设计。MAX20830/MAX20830T采用带内部补偿的定频电流模式控制架构。IC具备可选的高级调制方案(AMS)，可在快速负载瞬变期间提升性能。可通过在PGM_引脚到地连接绑定电阻或使用PMBus命令选择工作设置和可配置功能。MAX20830/MAX20830T内置1.8V LDO输出，为栅极驱动器(VCC)和内部电路(AVDD)供电。器件还提供可选LDO输入引脚(LDOIN)，可连接2.5V至5.5V偏置输入电源以优化效率。IC具备多种保护功能，包括正/负过流保护、输出过压保护和过温保护，确保设计鲁棒性。器件采用4.3mm × 6.55mm FC2QFN封装，支持-40℃至+125℃结温工作。MAX20830/MAX20830T的封装焊盘兼容MAX20840T、MAX20815和MAX20810。

商品特性

高功率密度，元件数量少
紧凑的4.3mm × 6.55mm 16引脚FC2QFN封装
内部补偿
单电源工作，集成LDO用于偏置生成
宽工作范围
2.7V至16V输入电压范围
0.4V至5.8V输出电压范围
500kHz至2MHz可配置开关频率
-40℃至+125℃结温范围
优化的性能和效率
94.5% 峰值效率 (VDDH = 12V，VOUT = 1.8V)
可选外部偏置输入电源，提升效率
AMS改善负载瞬变响应
差分远程采样
PMBus接口
0.4V至0.8V基准范围的自适应电压缩放
输出电流、输出电压、输入电压、结温的PMBus遥测

应用领域

数据中心电源
通信设备
网络设备
服务器和存储
负载点电压调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	400mV~5.8V
	输出电流	30A
	开关频率	500kHz~2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
	功能特性	-
