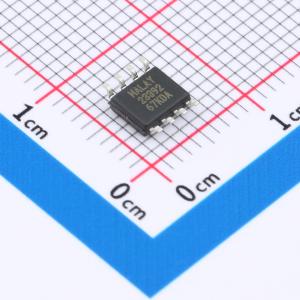

温馨提醒：图片仅供参考，商品以实物为准
ACS71240LLCBTR-050B3
汽车级、带共模磁场抑制和过流检测功能的小尺寸薄型封装电流隔离传感器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS71240LLCBTR-050B3
- 商品编号
- C26824446
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±50A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 2.4kVrms | |
| 灵敏度 | 26.4mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1.2mΩ | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；双向检测 |
商品概述
Allegro ACS71240电流传感器IC是一种经济且精确的解决方案，适用于工业、汽车、商业和通信应用中的交流或直流电流传感。该器件由一个精确的低失调线性霍尔传感器电路和一个位于芯片表面附近的铜传导路径组成。流经该铜路径的电流会产生磁场，该磁场由集成的霍尔IC感应并转换为成比例的电压。集成导体的电阻远小于典型的检测电阻，从而降低了功率损耗并提高了效率。通过差分传感实现对外部共模磁场的抑制，从而在磁噪声环境中实现高精度。由低失调、斩波稳定的霍尔前端产生与测量电流成比例的精确电压。零安培输出电压和设备灵敏度在Allegro工厂进行编程，以在整个汽车温度范围内提供高精度解决方案。ACS71240包含一个集成的故障比较器，用于简化过流检测。超快的响应时间为系统提供了充足的时间来检测和保护短路事件。ACS71240采用小型薄型表面贴装封装选项：带可润湿侧面的QFN-12和SOIC-8。
商品特性
- 符合AEC-Q100汽车级认证
- 差分霍尔传感抑制共模磁场
- 集成屏蔽层几乎消除了从电流导体到芯片的容性耦合，极大地抑制了由高dv/dt瞬变引起的输出噪声
- 通过专有的放大器和滤波器设计技术，实现的噪声性能和显著改善的带宽
- 120kHz高带宽模拟输出，适用于控制应用中更快的响应时间
- 专利的集成数字温度补偿电路，可在开环传感器中实现接近闭环精度的温度稳定性
- 单电源供电，在3.3V和5V选项下提供非比例输出
- 过流故障检测阈值在50%至200% I_P之间，典型响应时间为1.5 μs
- 非比例输出提供对噪声电源的抗干扰能力
- 小尺寸QFN-12（带可润湿侧面）和SOIC-8封装，适用于空间受限的汽车应用
- 初级导体电阻为0.6mΩ（QFN-12）或1.2mΩ（SOIC-8），实现低功率损耗和高浪涌电流承受能力
- SOIC-8封装通过UL认证，满足电压隔离要求
