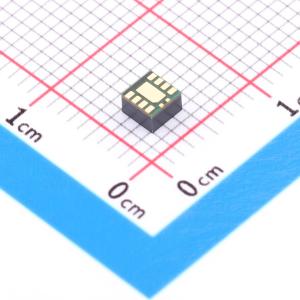

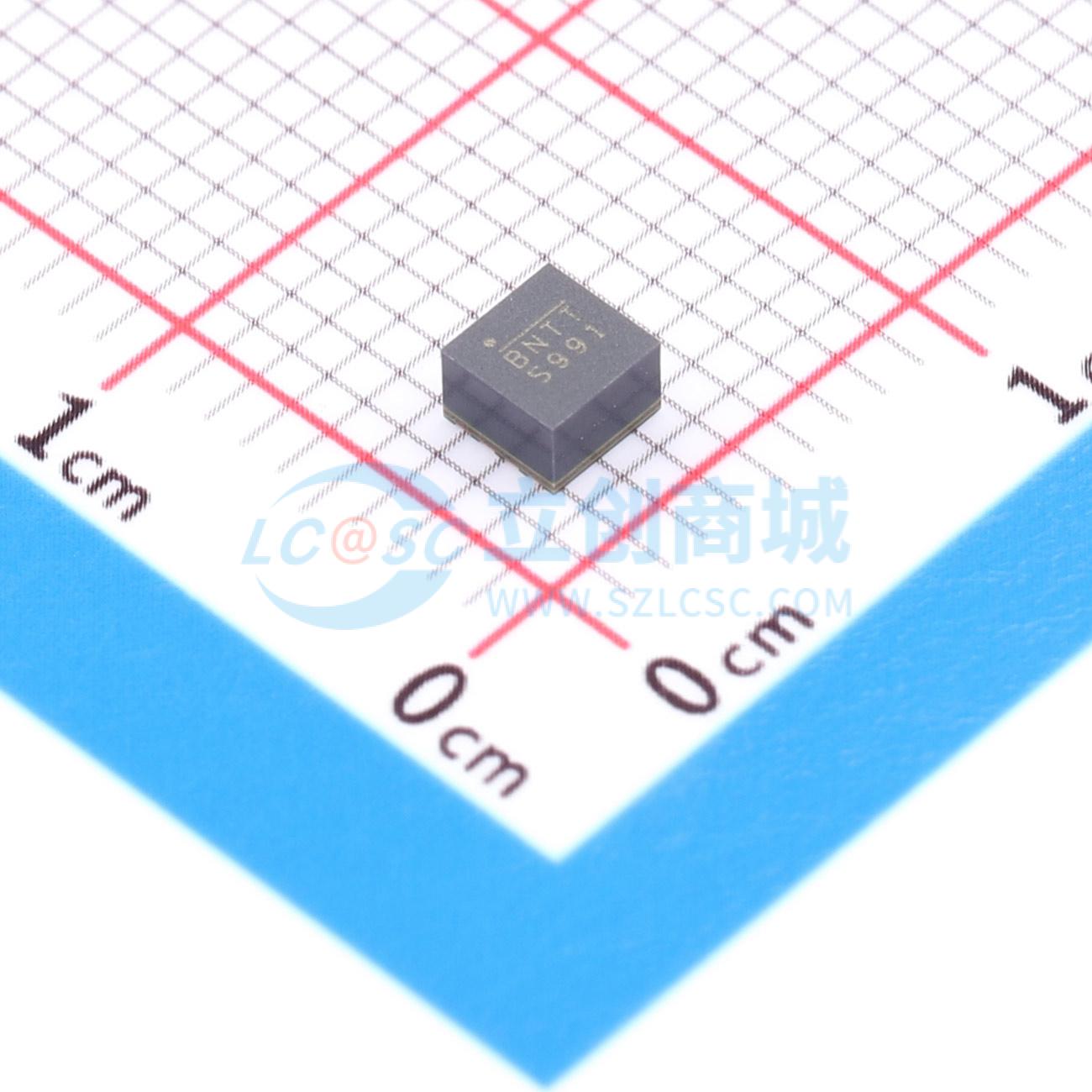

MPM3612GLQ-33-Z
MPM3612GLQ-33-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3612GLQ-33-Z
- 商品编号
- C26646246
- 商品封装
- LGA-10(3x3)
- 包装方式
- 袋装
- 商品毛重
- 6.535克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~22V | |
| 输出电压(Vout) | 3.3V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 5uA | |
| 开关频率 | 1.25MHz | |
| 最大容性负载 | 470uF | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 2mm |
商品概述
MPM3612-33是一款内置功率MOSFET的同步整流降压开关模式转换器，具备高轻载效率。MPM3612-33具有5μA的极低静态电流(IQ)，可在宽输入电源范围内实现1A连续输出电流(IOUT)，并拥有出色的负载和线性调整率，提供非常紧凑的解决方案。 MPM3612-33的开关边沿经过优化，可降低电磁干扰(EMI)。恒定导通时间(COT)控制可实现无缝模式转换和快速负载瞬态响应。 完整保护功能包括过流保护(OCP)、过压保护(OVP)和热关断。 MPM3612-33仅需少量现成的标准外部元件，采用节省空间的LGA-10 (3mmx3mmx2mm)封装。
商品特性
- 宽3V至22V工作输入电压(VIN)范围
- 5μA低静态电流(IQ)
- 1A负载电流
- VIN为4V至22V时，100μA至1A负载范围内均保持高效率
- 节能模式(PSM)
- 连续导通模式(CCM)下固定1.25MHz开关频率(fSW)
- 导通时间(tON)扩展支持大占空比
- 电源良好(PG)指示
- EN关断时输出放电
- 带打嗝模式的过流保护(OCP)和过压保护(OVP)
- 固定3.3V输出电压(VOUT)
- 采用LGA-10 (3mmx3mmx2mm)封装
应用领域
- 物联网(IoT)设备
- 家庭自动化、家庭安防
- 单节或多节锂离子电池系统
- 多节干电池系统
- 服务器电源
