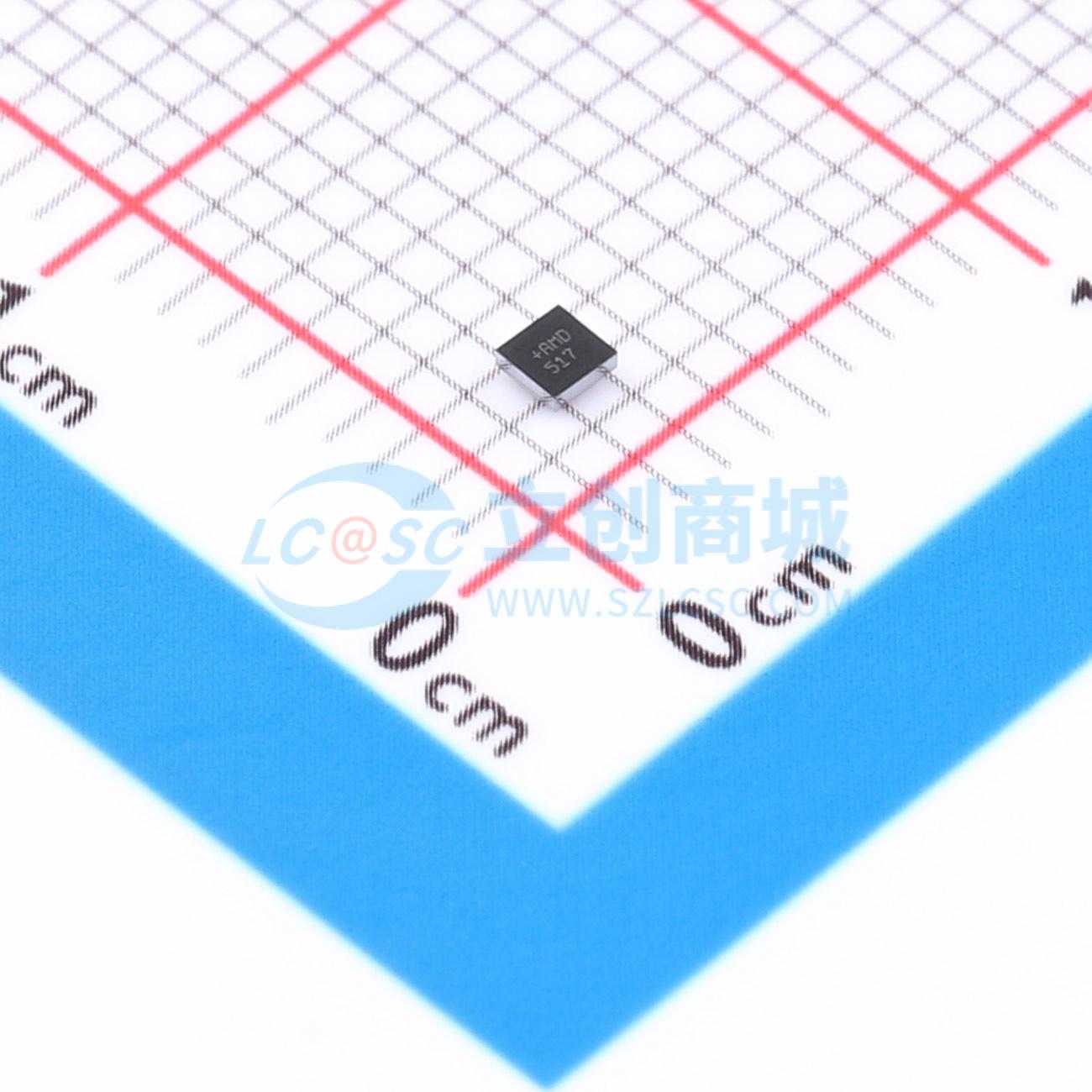

温馨提醒：图片仅供参考，商品以实物为准

MAX17262HEWL+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超低功耗电量计IC，采用ModelGauge m5算法。监测单节电池组，支持内部电流检测。为容量在30mAh至6Ah的电池提供最佳性能。ModelGauge m5 EZ无需进行电池特性表征，简化主机软件交互，使电量计实施变得容易
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17262HEWL+T
商品编号: C26634759
商品封装: WLP-9
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX17262是一款超低功耗电量计IC，采用了美信的ModelGauge m5算法。该IC可监测单节电池组，并支持内部电流检测。对于容量在30mAhr至6Ahr的电池，该IC能实现最佳性能。 ModelGauge m5 EZ无需进行电池特性表征，简化了与主机软件的交互，使电量计的实现变得轻松。ModelGauge m5 EZ强大的算法能适应大多数锂电池和应用中的电池差异。 ModelGauge m5 EZ算法将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，并进行温度补偿，从而实现了业界领先的电量计精度。该IC可自动补偿电池老化、温度和放电速率的影响，并在广泛的工作条件下，以百分比(%)形式提供准确的充电状态(SOC)，以毫安时(mAh)形式提供剩余容量。当电池接近电量耗尽的临界区域时，ModelGauge m5算法会启动特殊的校正机制，消除任何误差。该IC能准确估算电池的剩余使用时间和充满时间，并提供三种报告电池老化情况的方法：容量降低、电池内阻增加和循环里程计。该IC可精确测量电流、电压和温度。电池组的温度可通过内部温度传感器或外部热敏电阻进行测量。双线I2C接口可访问数据和控制寄存器。该IC采用无铅、间距为0.4mm、尺寸为1.5mm×1.5mm的9引脚晶圆级封装(WLP)。

商品特性

EZ模式无需电池特性表征
对电池差异具有较强的适应性
消除接近放空电压时的误差
消除库仑计数器的漂移
补偿电池老化、电流和温度的影响
无需放空、充满或闲置状态
低工作电流，仅5.2μA
集成内部电流检测选项：7mΩ和30mΩ(典型值)
支持锂离子电池及其变体，包括磷酸铁锂电池
热敏电阻或±1°C内部温度测量
动态功率估算放电期间的功率能力
估算剩余使用时间和充满时间
恒功率或恒流预测理论负载下的剩余容量
无需校准
针对电压、SOC、温度、电流和1% SOC变化的报警指示

应用领域

可穿戴设备和智能手表
蓝牙耳机盒
健康和健身监测器
医疗设备
手持计算机和终端
家庭和楼宇自动化、传感器、玩具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	工作电压	2.3V~4.9V
	放电截止电压	3.3V
	电池类型	磷酸铁锂电池；锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	5.2uA
	接口类型	I2C
