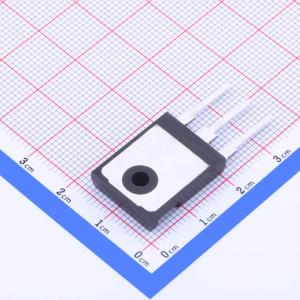

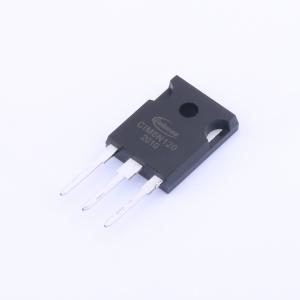

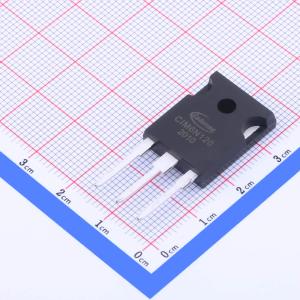

CIM6N120实物图
  • CIM6N120商品缩略图
  • CIM6N120商品缩略图
  • CIM6N120商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

CIM6N120

停产 1200V,6A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
1200V 6A 高压MOS
品牌名称
Tokmas(托克马斯)
商品型号
CIM6N120
商品编号
C2718439
商品封装
TO-247-3​
包装方式
管装
商品毛重
6.883克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
类型-
漏源电压(Vdss)1.2kV
连续漏极电流(Id)6A
导通电阻(RDS(on))1.2Ω@10V,3A
耗散功率(Pd)100W
属性参数值
阈值电压(Vgs(th))3V@250uA
栅极电荷量(Qg)80nC
输入电容(Ciss@Vds)1.979nF@25V
反向传输电容(Crss)53pF
工作温度-55℃~+150℃

商品特性

  • 1200V、6A
  • RDS(ON) = 1.2 Ω(典型值),VGS = 10 V、ID = 3 A 时
  • 快速开关
  • 100% 雪崩测试
  • 改善的 dv/dt 能力

应用领域

  • 开关模式电源 (SMPS)
  • 不间断电源 (UPS)
  • 功率因数校正 (PFC)

数据手册PDF
