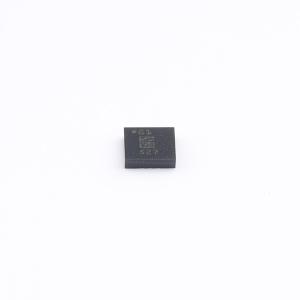

ASM330LHHXG1TR
高精度6轴汽车惯性测量单元（IMU），带嵌入式机器学习核心和双工作模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- ASM330LHHXG1TR
- 商品编号
- C26562099
- 商品封装
- LGA-14L(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±16g | |
| 陀螺仪轴向 | X,Y,Z | |
| 陀螺仪量程(MAX) | ±4000dps | |
| 传感器类型 | IMU(加速度计+陀螺仪) | |
| 输出位数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.71V~3.6V | |
| 缓存大小 | 3KB | |
| 待机电流 | 5uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 运动事件检测 |
商品概述
ASM330LHHXG1是一款六轴惯性测量单元，包含一个三轴数字加速度计和一个三轴数字陀螺仪，其工作温度范围扩展至+125°C，专为满足汽车非安全应用而设计。该器件采用成熟的微加工工艺制造传感元件，接口集成电路则采用CMOS技术开发，并经过修整以更好地匹配传感元件的特性。ASM330LHHXG1提供±2/±4/±8/±16 g的全量程加速度范围和±125/±250/±500/±1000/±2000/±4000 dps的宽角速率范围，适用于广泛的汽车应用场景。该器件支持高性能和低功耗双工作模式。其所有设计方面均经过优化，以实现卓越的输出稳定性、极低的噪声以及完整的数据同步，从而有益于航位推算和传感器融合等传感器辅助应用。该器件采用14引脚塑料焊盘栅格阵列封装。
商品特性
- 符合AEC-Q100标准
- 支持Android Auto™和CarPlay™
- 扩展工作温度范围：-40 到 +125°C
- 内置温度补偿，实现高稳定性
- 加速度计用户可选满量程最高达±16 g
- 陀螺仪扩展量程范围：±125 到 ±4000 dps
- 双工作模式：高性能模式与低功耗模式
- I²C、MIPI I3C™和SPI串行接口
- 六通道同步输出，提升航位推算算法精度
- 可编程有限状态机
- 机器学习核心
- 智能可编程中断
- 内置3 KB FIFO，减轻主处理器负载
- 符合ECCPACK和RnHS标准
应用领域
- 航位推算
- 车联网
- 远程信息处理与电子收费
- 防盗系统
- 碰撞检测与事故重建
- 运动激活功能
- 驾驶舒适性
- 振动监测与补偿
